7.7.6 - INSTALLATION DER THERMOSTATSONDE

Der Einsatz einer Thermostatsonde ermöglicht das automatische Ein- und Ausschalten des Ventilators: Sie gibt die Startfreigabe
an den Motor, wenn die eingestellte Schwellentemperatur der Warmluft erreicht wird, und schaltet ihn aus, wenn die Temperatur
darunter fällt. Die Thermostatsonde wird innerhalb eines der beiden flexiblen Warmluftkanäle positioniert und mit der im Kit en-
thaltenen Halterung befestigt. Die Sonde kann entweder in der Nähe des Warmluftauslasses installiert werden (bevorzugte
Lösung, falls keine Inspektionsöffnung im oberen Bereich des Feuerraums vorgesehen ist) oder so nah wie möglich am An-
schluss des flexiblen Rohrs an die Feuerraumstruktur (falls eine Inspektionsöffnung vorgesehen ist, die später einen Austausch
der Sonde bei Funktionsstörungen ermöglicht).
Das andere Ende der Sonde mit den grünen Klemmen wird direkt an die Steuereinheit angeschlossen und an der Position S2
(PIN 11-12) angeschlossen, wie in Abbildung 13 dargestellt.
7.7.7 - ELEKTRISCHE ANSCHLÜSSE DER STEUEREINHEIT
Überprüfen Sie die Nennspannung des Stromnetzes und stellen Sie sicher, dass sie den für den ordnungsgemäßen Betrieb der
Steuereinheit angegebenen Werten entspricht. Stellen Sie im Vorfeld sicher, dass die Erdungsanlage funktionsfähig ist. Diese ist
gesetzlich vorgeschrieben gemäß der Norm DIN VDE 0100-410 (Schutz gegen elektrischen Schlag) sowie der Betriebssiche-
Betriebssicherheitsverordnung
rheitsverordnung (
übernimmt keine Haftung für Personen- oder Sachschäden im Falle der Nichteinhaltung dieser Vorschriften.
Zum Gehäuse der Steuereinheit müssen drei Elektroinstallationsrohre geführt werden, wie in Abbildung 12 dargestellt.
Vergewissern Sie sich, dass die Stromzufuhr zur Anschlussklemme der Steuereinheit vollständig unterbrochen ist, bevor Sie die
Kabel für Zubehörteile (Lüfter, Sonde usw.) anschließen. Der Anschluss darf ausschließlich von autorisierten Fachkräften mit zer-
tifizierten Geräten durchgeführt werden. Der Hersteller haftet nicht für Schäden, die durch falsche Anschlüsse oder unsa-
chgemäße Verwendung des Geräts entstehen. Zur Gewährleistung der Leistung und Sicherheit sind die technischen Angaben im
mitgelieferten Datenblatt der Steuereinheit strikt einzuhalten.
Hinweis:
Es liegt in der Verantwortung des Technikers sicherzustellen, dass alle Arbeiten gemäß der Norm DIN VDE 0100-600 (Prüfung
elektrischer Anlagen) sowie den Vorschriften der Betriebssicherheitsverordnung (BetrSichV) und der technischen Regel TRBS
1201 durchgeführt werden.
Etwaige Schäden oder Fehlfunktionen, die durch unsachgemäße Arbeiten entstehen, liegen ausschließlich im Verantwortungsbe-
reich des Installateurs. Der Anschluss des Lüfters und des Temperaturfühlers muss gemäß dem in Abbildung 13 dargestellten
Schaltplan erfolgen, um eine korrekte Verbindung an der Anschlussklemme zu gewährleisten.

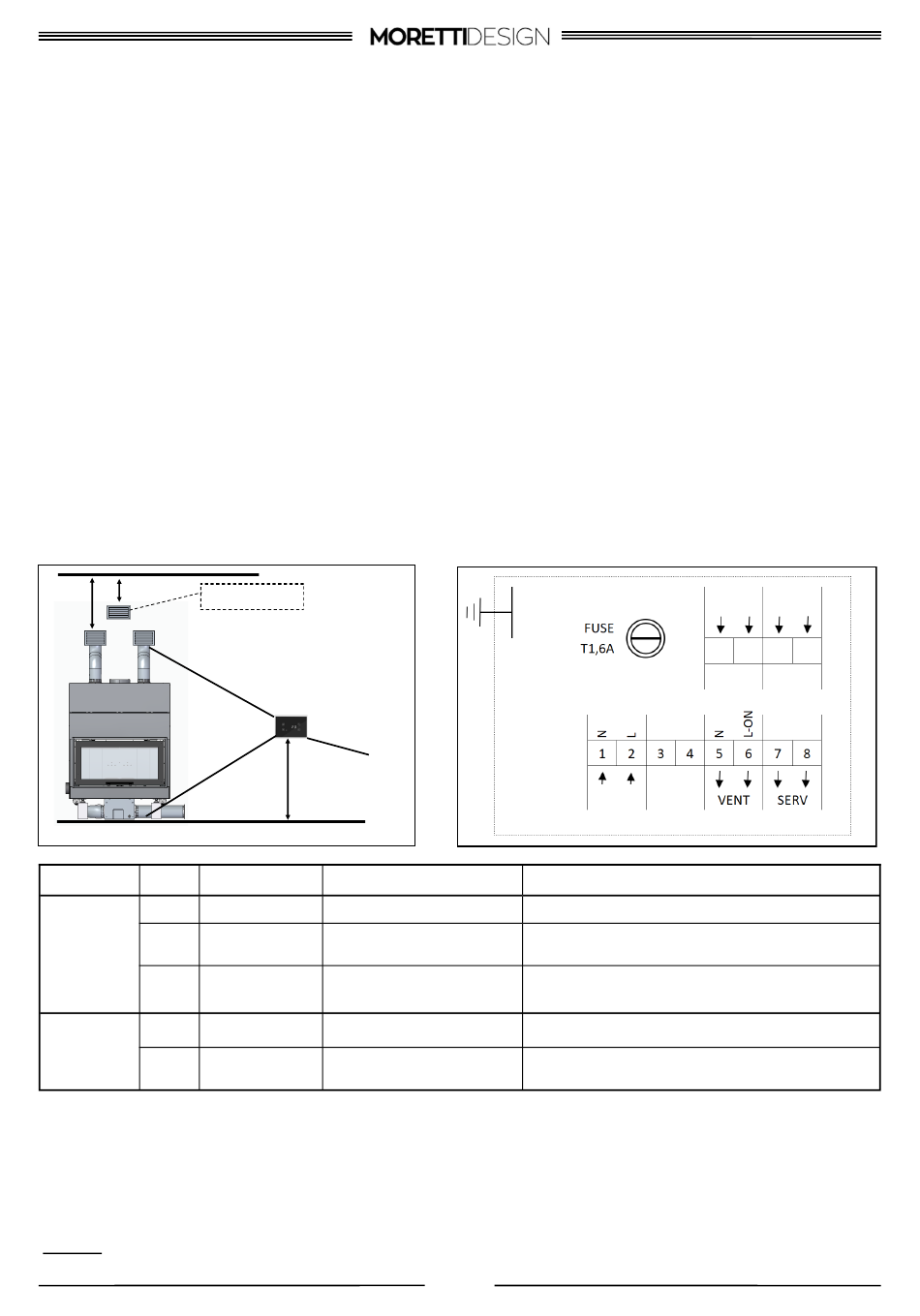

Abb. 12
50 cm
70 cm DEKOMPRESSIONDÜSE
Flexibler Sondenummantelung
(=16 mm)
Flexibler
Ventilatorummantenlung
(=16 mm)
Kürzel
LINIE
S1
EINGÄNGE
S2
VENT
AUSGÄNGE
7 (COM) - 8 (N.O.) Thermostat
SERV
7.8 - POSITIONIERUNG DER RAUCHABWEISER
Die Rauchgas-Deflektoren sind wesentliche Komponenten für den ordnungsgemäßen Betrieb des Kamins.
Ihre Hauptfunktion besteht darin, die Rauchgase durch definierte Wege zu leiten, wodurch ein besserer Zug kontrolliert werden
kann. Dies trägt zur Optimierung des Wirkungsgrads des Kamins bei und reduziert den Holzverbrauch.
Die Deflektoren befinden sich in der Regel im oberen Bereich der Brennkammer, ihre Position kann jedoch je nach eingesetztem
Feuerstättenmodell variieren. In den folgenden Abschnitten finden Sie spezifische Anweisungen für die korrekte Platzierung der
Deflektoren in Abhängigkeit vom jeweiligen Modell.
Achtung:
Vor dem Anzünden des Feuers stets überprüfen, ob die Deflektoren vorhanden und korrekt eingebaut sind.
