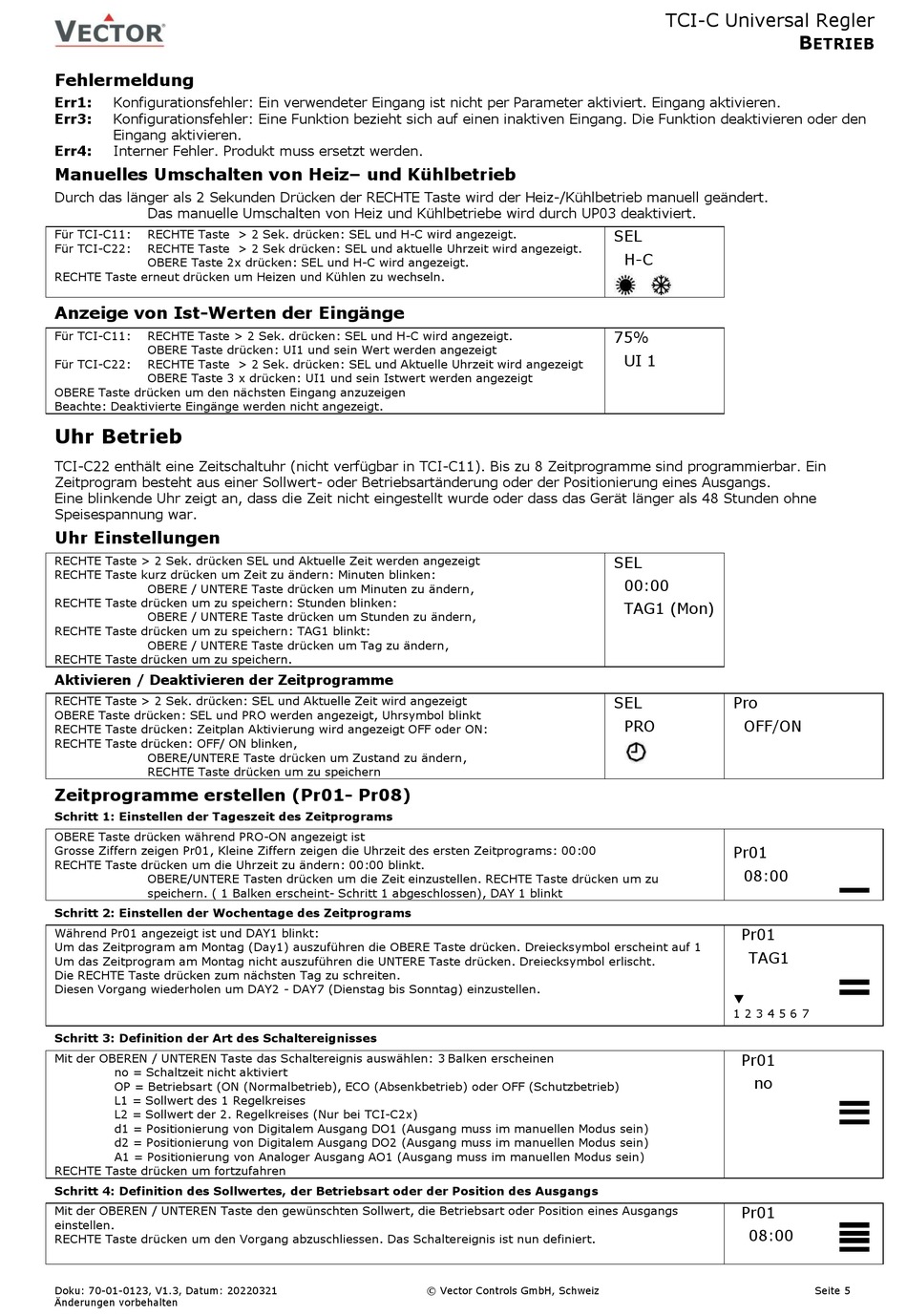

Fehlermeldung
Err1:
Konfigurationsfehler: Ein verwendeter Eingang ist nicht per Parameter aktiviert. Eingang aktivieren.
Err3:
Konfigurationsfehler: Eine Funktion bezieht sich auf einen inaktiven Eingang. Die Funktion deaktivieren oder den
Eingang aktivieren.
Err4:
Interner Fehler. Produkt muss ersetzt werden.
Manuelles Umschalten von Heiz– und Kühlbetrieb
Durch das länger als 2 Sekunden Drücken der RECHTE Taste wird der Heiz-/Kühlbetrieb manuell geändert.
Das manuelle Umschalten von Heiz und Kühlbetriebe wird durch UP03 deaktiviert.
Für TCI-C11:
RECHTE Taste > 2 Sek. drücken: SEL und H-C wird angezeigt.
Für TCI-C22:
RECHTE Taste > 2 Sek drücken: SEL und aktuelle Uhrzeit wird angezeigt.
OBERE Taste 2x drücken: SEL und H-C wird angezeigt.
RECHTE Taste erneut drücken um Heizen und Kühlen zu wechseln.
Anzeige von Ist-Werten der Eingänge
Für TCI-C11:
RECHTE Taste > 2 Sek. drücken: SEL und H-C wird angezeigt.
OBERE Taste drücken: UI1 und sein Wert werden angezeigt
Für TCI-C22:
RECHTE Taste > 2 Sek. drücken: SEL und Aktuelle Uhrzeit wird angezeigt
OBERE Taste 3 x drücken: UI1 und sein Istwert werden angezeigt
OBERE Taste drücken um den nächsten Eingang anzuzeigen
Beachte: Deaktivierte Eingänge werden nicht angezeigt.
Uhr Betrieb
TCI-C22 enthält eine Zeitschaltuhr (nicht verfügbar in TCI-C11). Bis zu 8 Zeitprogramme sind programmierbar. Ein
Zeitprogram besteht aus einer Sollwert- oder Betriebsartänderung oder der Positionierung eines Ausgangs.
Eine blinkende Uhr zeigt an, dass die Zeit nicht eingestellt wurde oder dass das Gerät länger als 48 Stunden ohne
Speisespannung war.
Uhr Einstellungen
RECHTE Taste > 2 Sek. drücken SEL und Aktuelle Zeit werden angezeigt
RECHTE Taste kurz drücken um Zeit zu ändern: Minuten blinken:
OBERE / UNTERE Taste drücken um Minuten zu ändern,
RECHTE Taste drücken um zu speichern: Stunden blinken:
OBERE / UNTERE Taste drücken um Stunden zu ändern,
RECHTE Taste drücken um zu speichern: TAG1 blinkt:
OBERE / UNTERE Taste drücken um Tag zu ändern,
RECHTE Taste drücken um zu speichern.
Aktivieren / Deaktivieren der Zeitprogramme
RECHTE Taste > 2 Sek. drücken: SEL und Aktuelle Zeit wird angezeigt
OBERE Taste drücken: SEL und PRO werden angezeigt, Uhrsymbol blinkt
RECHTE Taste drücken: Zeitplan Aktivierung wird angezeigt OFF oder ON:
RECHTE Taste drücken: OFF/ ON blinken,
OBERE/UNTERE Taste drücken um Zustand zu ändern,
RECHTE Taste drücken um zu speichern
Zeitprogramme erstellen (Pr01- Pr08)
Schritt 1: Einstellen der Tageszeit des Zeitprograms
OBERE Taste drücken während PRO-ON angezeigt ist
Grosse Ziffern zeigen Pr01, Kleine Ziffern zeigen die Uhrzeit des ersten Zeitprograms: 00:00
RECHTE Taste drücken um die Uhrzeit zu ändern: 00:00 blinkt.
OBERE/UNTERE Tasten drücken um die Zeit einzustellen. RECHTE Taste drücken um zu
speichern. ( 1 Balken erscheint- Schritt 1 abgeschlossen), DAY 1 blinkt
Schritt 2: Einstellen der Wochentage des Zeitprograms
Während Pr01 angezeigt ist und DAY1 blinkt:
Um das Zeitprogram am Montag (Day1) auszuführen die OBERE Taste drücken. Dreiecksymbol erscheint auf 1
Um das Zeitprogram am Montag nicht auszuführen die UNTERE Taste drücken. Dreiecksymbol erlischt.
Die RECHTE Taste drücken zum nächsten Tag zu schreiten.
Diesen Vorgang wiederholen um DAY2 - DAY7 (Dienstag bis Sonntag) einzustellen.
Schritt 3: Definition der Art des Schaltereignisses
Mit der OBEREN / UNTEREN Taste das Schaltereignis auswählen: 3 Balken erscheinen
no = Schaltzeit nicht aktiviert
OP = Betriebsart (ON (Normalbetrieb), ECO (Absenkbetrieb) oder OFF (Schutzbetrieb)
L1 = Sollwert des 1 Regelkreises
L2 = Sollwert der 2. Regelkreises (Nur bei TCI-C2x)
d1 = Positionierung von Digitalem Ausgang DO1 (Ausgang muss im manuellen Modus sein)
d2 = Positionierung von Digitalem Ausgang DO2 (Ausgang muss im manuellen Modus sein)
A1 = Positionierung von Analoger Ausgang AO1 (Ausgang muss im manuellen Modus sein)
RECHTE Taste drücken um fortzufahren
Schritt 4: Definition des Sollwertes, der Betriebsart oder der Position des Ausgangs
Mit der OBEREN / UNTEREN Taste den gewünschten Sollwert, die Betriebsart oder Position eines Ausgangs
einstellen.
RECHTE Taste drücken um den Vorgang abzuschliessen. Das Schaltereignis ist nun definiert.
Doku: 70-01-0123, V1.3, Datum: 20220321
Änderungen vorbehalten
© Vector Controls GmbH, Schweiz
TCI-C Universal Regler
SEL
H-C
75%
UI 1
SEL
00:00
TAG1 (Mon)
SEL
Pro
PRO
OFF/ON
Pr01
08:00
Pr01
TAG1
1 2 3 4 5 6 7
Pr01
no
Pr01
08:00
B
ETRIEB
Seite 5
