MZ3-V11
Stellgeber und Regler für Raumlüftung
Funktionen
•
Stellgeber und Regler für Raumlüftungen mit Touch-Bedienfeld
•
Im Feller EDIZIOdue
®
•
Handbetrieb für bis zu 4 Lüftungsstufen:
AUS, Minimum, 1. Stufe, 2. Stufe, Maximum
•
AUTO-Betrieb: Der Regler schaltet die Lüftung gemäss
Sensorkurve. Die Sensorkurve kann über Parameter angepasst
werden
•
Passwortgeschützte Steuerungsparameter
•
Automatische Rückstellung der Stufe Maximum
•
Ein 0...10 VDC Steuerausgang zum Steuern der Lüftung
•
Ein 0...10 VDC Eingang zur Messung von CO2- oder
Luftqualitätssensoren
Anwendungen
Steuerung von Lüftungsanlagen für den Komfortbereich, zum Beispiel für sehr gut isolierte Wohnräume welche
vorschriftsmässig belüftet werden müssen.
Allgemeine Beschreibung
Der MZ3-V11 ist ein mikroprozessor-gesteuerter Präzisionsstellgeber und Proportional-Regler mit Touch-Bedienfeld.
Mittels Benutzer- und Konfigurationsparametern kann das Gerät für einen Grossteil der Komfortlüftungsanwendungen
verwendet werden. Das Gerät ist gemäss beiliegender Dokumentation vorkonfiguriert. Einstellungen wie Schaltschwellen
und Lüftungsstärke pro Stufe sind einstellbar. Zur Konfiguration dient das Programmiergerät OPA-S. Dieses kann auch zur
Anzeige der Messwerte verwendet werden.
Bestellung
Produktname
Nummer
MZ3-V11-T4-W
40-100065
MZ3-V11-T4-S
40-100066
MZ3-V11-B1-T4-W
40-100213
MZ3-V11-B-T4-W
40-100209
MZ3-V11-B2-T3-W
40-100218
OPA-S
40-500006
Schnittstelle zur Lüftungssteuerung
Der Stellgeber funktioniert für alle Steuerungen welche für ein Eingangssignal von 0...10 oder 2...10 VDC ausgelegt sind.
Auswahl von Sensoren
Der Stellgeber funktioniert für alle Sensoren welche ein Ausgangssignal von 0...10 oder 2...10 VDC erzeugen können. Der
entsprechende Messbereich muss beachtet werden.
Zum Beispiel: CO2 0 ppm bis 2000 ppm = 0...10 VDC oder 2...10 VDC
Doc: 70-01-0563 V1.3, 20200224
Änderungen vorbehalten

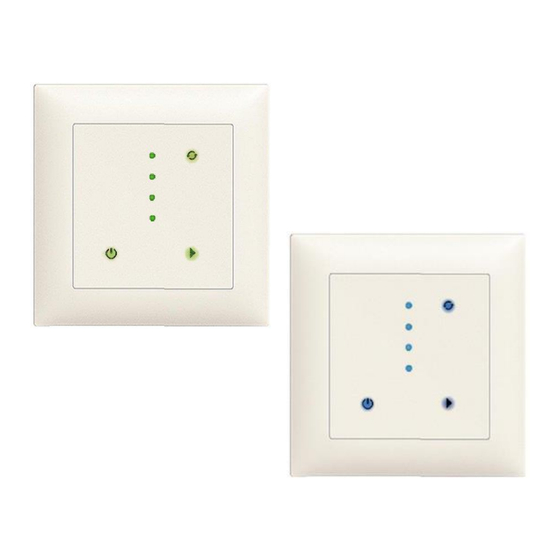

Design
Konfiguration
Grüne-LED
Rahmen Weiss, Ohne Beschriftung
Grüne-LED
Rahmen Schwarz, Ohne Beschriftung
Blaue LED
Rahmen Weiss
Beschriftung: Minimum, Stufe I, Stufe II, Maximum
Blaue LED
Rahmen Weiss
Beschriftung: Minimum, Normal, Maximum, Party
Blaue LED
Rahmen Weiss
Beschriftung: Anwesend, Abwesend, Party
Programmier- und Anzeigegerät
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
MZ3-V11
Eckdaten
Kompakter Stellgeber in
einem Feller EDIZIOdue
®
Rahmen Weiss mit je
einem
0-10 VDC Ein- und
Ausgang für CO2 Fühler.
4-Stufenschalter mit
Touch-Bedienfläche
mit AUTO-Funktion.
Gleiche Eckdaten, nur mit
3-Stufentaster
LCD Anzeige mit 4 Tasten
Seite 1
