PI Regelsequenz
Parameter
Beschreibung
Verschiebung zum Sollwert der gegenläufigen PI-Sequenz (Heizen)
1L 09
1L 10
Verschiebung zum Sollwert der gleichläufigen PI-Sequenz (Kühlen)
P-Band gegenläufig (Heizen), 0 = P-Anteil ist ausgeschaltet
1L 11
P-Band gleichläufig (Kühlen), 0 = P-Anteil ist ausgeschaltet
1L 12
Integrale Konstante der gegenläufigen PI-Sequenz (Heizen)
0 = I-Anteil ist ausgeschaltet
1L 13
Tiefer Wert = Langsame Regelung,
Hoher Wert = Schnelle Regelung
Integrale Konstante der gleichläufigen PI-Sequenz (Kühlen)
1L 14
Zeiteinheit des Regelintervalls (Sekunden)
1L 15
Tiefer Wert = Schnelle Regelung
Hoher Wert = Langsame Regelung
Proportionaler Regelanteil (P-band)
➔
Proportional-Band XP: Der proportionale Regelanteil wird durch das P-Band definiert. Ein schmales P-Band erhöht die
➔
Empfindlichkeit des Reglers. Typische Werte für einen P-Regler sind 1 - 1.5 K für Heiz- und 2 – 3 K für Kühlsequenzen.
Bei Verwendung des I- Anteils sollte das P-Band vergrößert werden um die Schwingneigung zu reduzieren.
Der proportionale Anteil wird bei einem P-Band von 0 deaktiviert.
➔
Dynamisches Integral
➔
Der verwendete Regelalgorithmus des dynamischen Integrals reduziert das Schwingverhalten des Regelkreises und
begünstigt eine direkte Annäherung des Istwertes an den Sollwert.
Der I-Anteil wird über zwei Parameter eingestellt:
Das Zeitintervall TI bestimmt wie schnell der Regelkreis reagiert. Ein zu tiefer Wert erhöht die Schwingtendenz der
Regelung, ein zu hoher Wert verlangsamt die Reaktion des Reglers.
Der Verstärkungsfaktor KI bestimmt wie stark der Regler reagiert. Er verhält sich entgegengesetzt zum Zeitintervall.
Ein zu hoher Wert erhöht die Schwingtendenz, ein zu tiefer Wert verlangsamt die Reaktion.

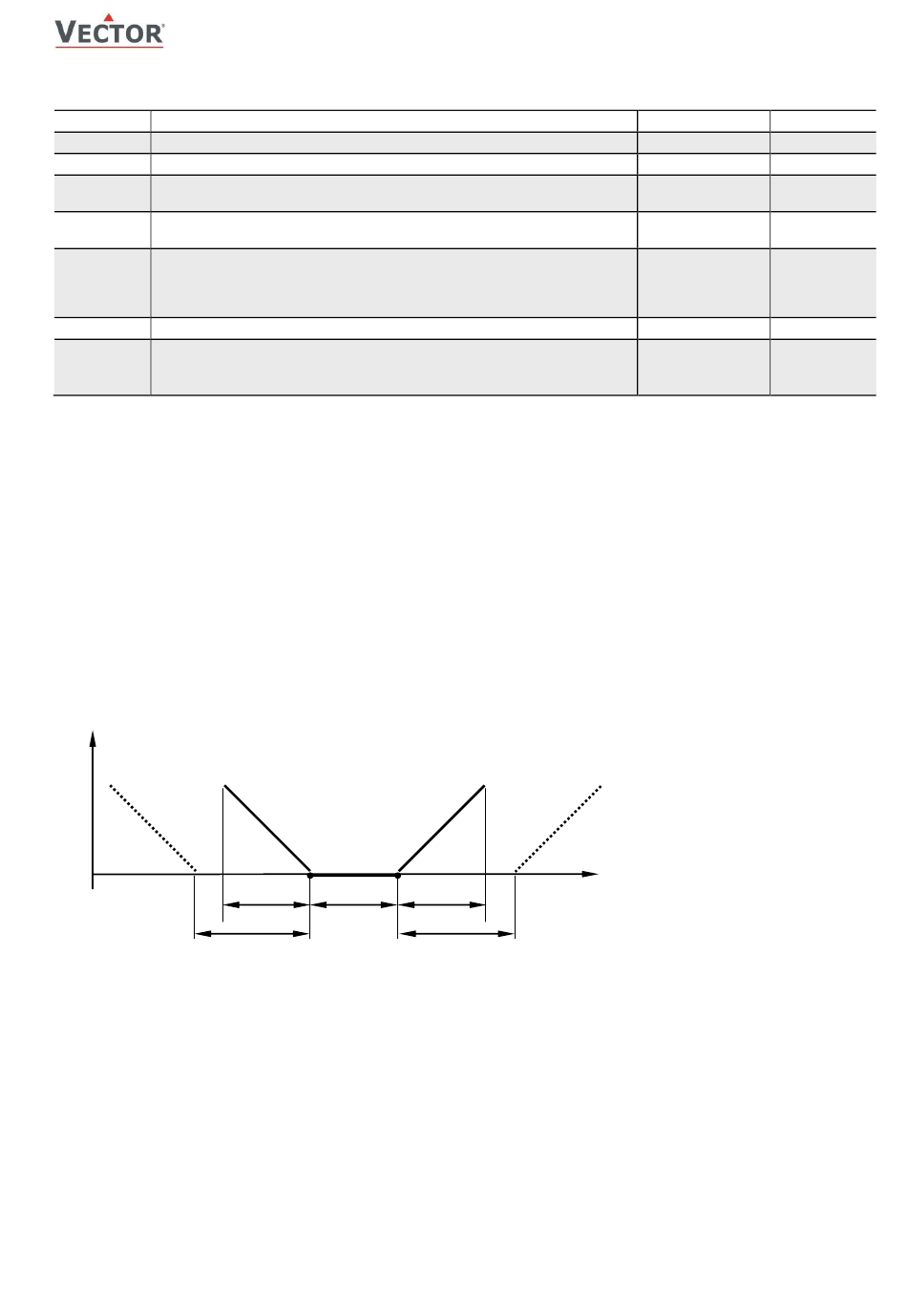

Heizen/ Gegenläufig
Y
, Y
H1
100
0
Doku: 70-01-0123, V1.3, Datum: 20220321
Änderungen vorbehalten
R1
W
W
C
H
X
X
PH
DZ
X
SBY
K
ONFIGURATION DER
Kühlen/ Gleichläufig
Y
Y
C1,
D1
T [°C, F]
X
PC
U [V, mA]
X
SBY
© Vector Controls GmbH, Schweiz
TCI-C Universal Regler
R
EGELPARAMETER
Bereich
Standard
Per Eingang
Per Eingang
Per Eingang
Per Eingang
0–25.5
0–25.5
0–255
Legende
T, U
Istwert
X
P-Band Heizen/Gleichläufig
PH
X
P-Band Kühlen/Gegenläufig
PC
X
Energiefreie Zone
DZ
X
Sollwertschiebung
SBY
W
Sollwert Heizen/Gegenläufig.
H
W
Sollwert Kühlen/Gleichläufig.
C
Y
Y
PI Sequenz Heizen/Gegenläufig.
H1,
R1
Y
Y
PI Sequenz Kühlen/Gleichläufig
C1,
D1
0
0
2.0 °C
(4.0 °F)
2.0 °C
(4.0 °F)
0.0
0.0
1 Sek.
Seite 11
