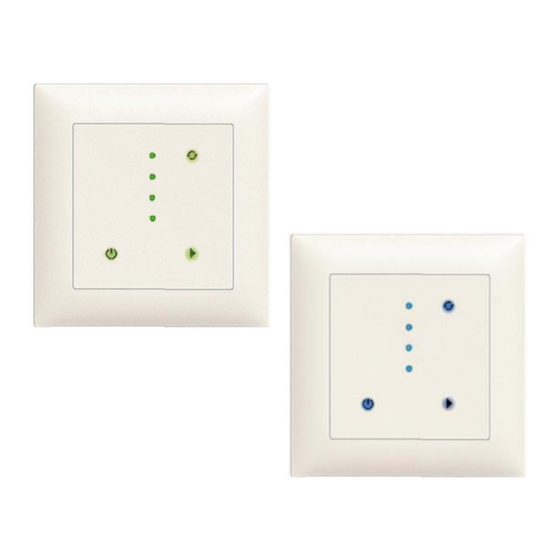

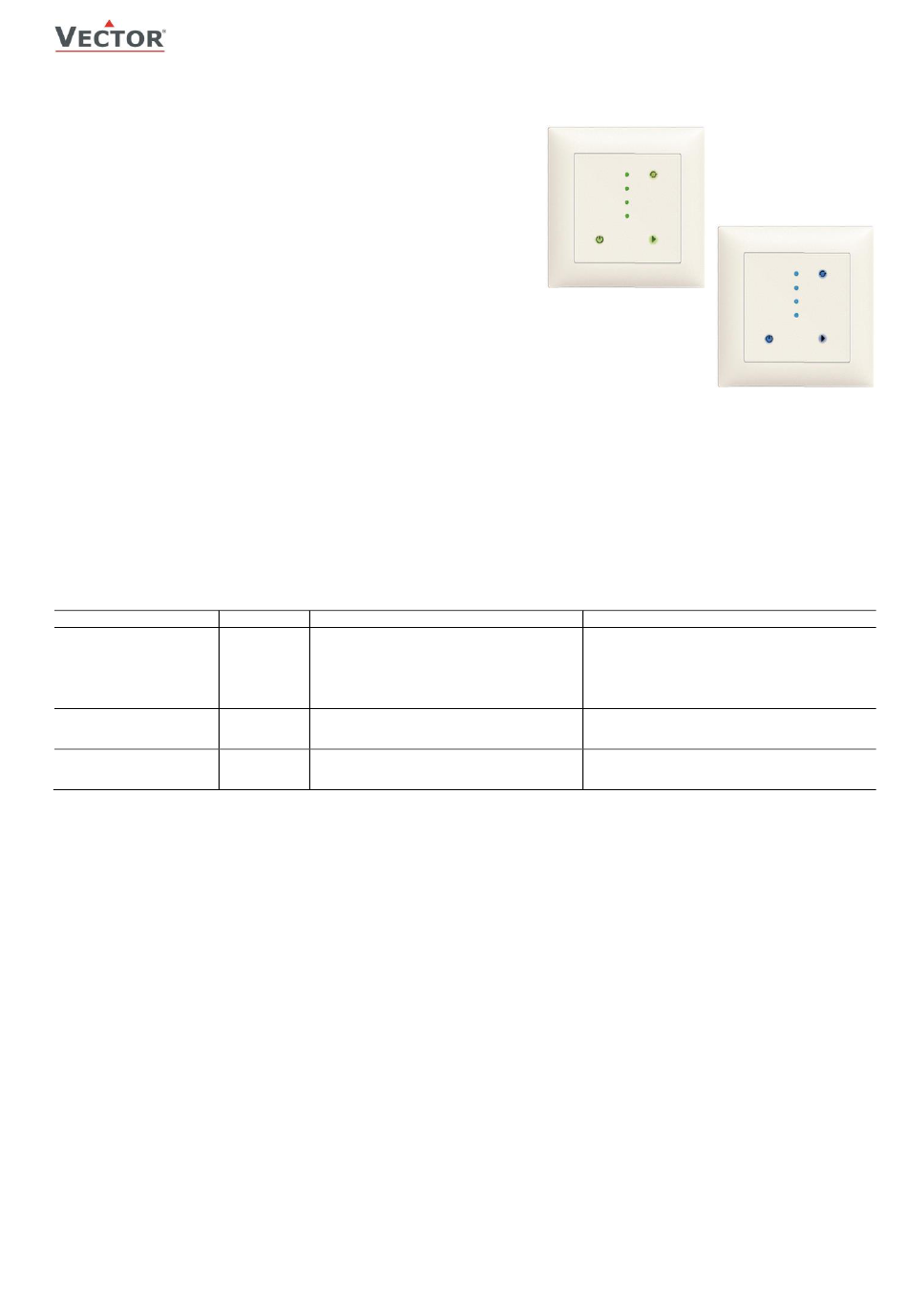

MZ3-V11
Stellgeber und Regler für Raumlüftung
Funktionen
•
Stellgeber und Regler für Raumlüftungen mit Touch-Bedienfeld
•
Im Feller EDIZIOdue
®
•
Handbetrieb für bis zu 4 Lüftungsstufen:
AUS, Minimum, 1. Stufe, 2. Stufe, Maximum
•
AUTO-Betrieb: Der Regler schaltet die Lüftung gemäss
Sensorkurve. Die Sensorkurve kann über Parameter angepasst
werden
•
Passwortgeschützte Steuerungsparameter
•
Automatische Rückstellung der Stufe Maximum
•
Ein 0...10 VDC Steuerausgang zum Steuern der Lüftung
•
Ein 0...10 VDC Eingang für den Anschluss eines CO2- oder
Luftqualitätssensors
•
Neu bei V2.0: Kopieren von Einstellungen mit Plug-In.
Anwendungen
Steuerung von Lüftungsanlagen für den Komfortbereich, zum Beispiel für sehr gut isolierte Wohnräume welche
vorschriftsmässig belüftet werden müssen.
Allgemeine Beschreibung
Der MZ3-V11 ist ein mikroprozessor-gesteuerter Präzisionsstellgeber und Proportional-Regler mit Touch-Bedienfeld.
Mittels Benutzer- und Konfigurationsparametern kann das Gerät für einen Grossteil der Komfortlüftungsanwendungen
verwendet werden. Das Gerät ist gemäss beiliegender Dokumentation vorkonfiguriert. Einstellungen wie Schaltschwellen
und Lüftungsstärke pro Stufe sind einstellbar. Zur Konfiguration dient das Programmiergerät OPA-S. Dieses kann auch zur
Anzeige der Messwerte verwendet werden.
Bestellung
Produktname
MZ3-FA-V11-B-T4-W
OPA-S
AEC-PM2
Schnittstelle zur Lüftungssteuerung
Der Stellgeber funktioniert für alle Steuerungen welche für ein Eingangssignal von 0...10 oder 2...10 VDC ausgelegt sind.
Auswahl von Sensoren
Der Stellgeber funktioniert für alle Sensoren welche ein Ausgangssignal von 0...10 oder 2...10 VDC erzeugen können. Der
entsprechende Messbereich muss beachtet werden.
Zum Beispiel: CO2 0 ppm bis 2000 ppm = 0...10 VDC oder 2...10 VDC
Doc: 70-01-0836 V2.2, 20210628
Änderungen vorbehalten
Design
Nummer
Konfiguration
Blaue LED
Rahmen Weiss
40-100229
Beschriftung:
Minimum, Normal, Maximum, Party
40-500006
Programmier- und Anzeigegerät
Speichergerät. Zum kopieren der
40-500130
Einstellungen
Eckdaten
Kompakter Stellgeber in einem weissen
Feller EDIZIOdue
0-10 VDC Ein- und Ausgang.
4-Stufenschalter mit Touch-Bedienfläche
mit AUTO-Funktion.
LCD Anzeige mit 4 Tasten
Speichert Konfiguration
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
MZ3-V11
®
Rahmen mit je einem
Seite 1
