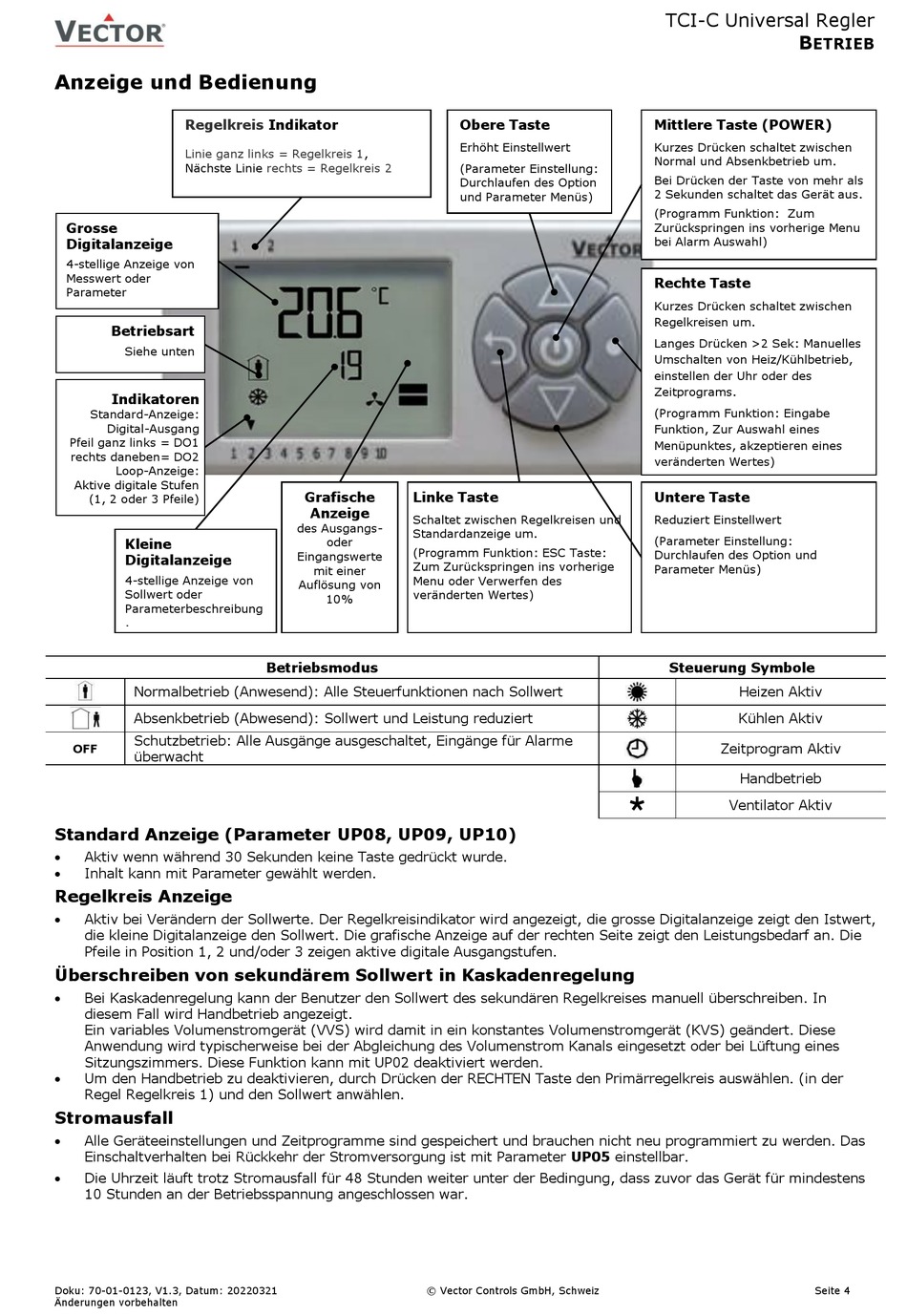

Anzeige und Bedienung
Regelkreis
Linie ganz links = Regelkreis
Nächste Linie
Grosse
Digitalanzeige
4-stellige Anzeige von
Messwert oder
Parameter
Betriebsart
Siehe unten
Indikatoren
Standard-Anzeige:
Digital-Ausgang
Pfeil ganz links = DO1
rechts daneben= DO2
Loop-Anzeige:
Aktive digitale Stufen
(1, 2 oder 3 Pfeile)
Kleine
Digitalanzeige
4-stellige Anzeige von
Sollwert oder
Parameterbeschreibung
.
Normalbetrieb (Anwesend): Alle Steuerfunktionen nach Sollwert
Absenkbetrieb (Abwesend): Sollwert und Leistung reduziert
Schutzbetrieb: Alle Ausgänge ausgeschaltet, Eingänge für Alarme
OFF
überwacht
Standard Anzeige (Parameter UP08, UP09, UP10)
•
Aktiv wenn während 30 Sekunden keine Taste gedrückt wurde.
•
Inhalt kann mit Parameter gewählt werden.
Regelkreis Anzeige
•
Aktiv bei Verändern der Sollwerte. Der Regelkreisindikator wird angezeigt, die grosse Digitalanzeige zeigt den Istwert,
die kleine Digitalanzeige den Sollwert. Die grafische Anzeige auf der rechten Seite zeigt den Leistungsbedarf an. Die
Pfeile in Position 1, 2 und/oder 3 zeigen aktive digitale Ausgangstufen.
Überschreiben von sekundärem Sollwert in Kaskadenregelung
•
Bei Kaskadenregelung kann der Benutzer den Sollwert des sekundären Regelkreises manuell überschreiben. In
diesem Fall wird Handbetrieb angezeigt.
Ein variables Volumenstromgerät (VVS) wird damit in ein konstantes Volumenstromgerät (KVS) geändert. Diese
Anwendung wird typischerweise bei der Abgleichung des Volumenstrom Kanals eingesetzt oder bei Lüftung eines
Sitzungszimmers. Diese Funktion kann mit UP02 deaktiviert werden.
•
Um den Handbetrieb zu deaktivieren, durch Drücken der RECHTEN Taste den Primärregelkreis auswählen. (in der
Regel Regelkreis 1) und den Sollwert anwählen.
Stromausfall
•
Alle Geräteeinstellungen und Zeitprogramme sind gespeichert und brauchen nicht neu programmiert zu werden. Das
Einschaltverhalten bei Rückkehr der Stromversorgung ist mit Parameter UP05 einstellbar.
•
Die Uhrzeit läuft trotz Stromausfall für 48 Stunden weiter unter der Bedingung, dass zuvor das Gerät für mindestens
10 Stunden an der Betriebsspannung angeschlossen war.
Doku: 70-01-0123, V1.3, Datum: 20220321
Änderungen vorbehalten
Indikator
1,
rechts = Regelkreis 2
Grafische
Linke Taste
Anzeige
Schaltet zwischen Regelkreisen und
des Ausgangs-
Standardanzeige um.
oder
(Programm Funktion: ESC Taste:
Eingangswerte
Zum Zurückspringen ins vorherige
mit einer
Menu oder Verwerfen des
Auflösung von
veränderten Wertes)
10%
Betriebsmodus
© Vector Controls GmbH, Schweiz
Obere Taste
Erhöht Einstellwert
(Parameter Einstellung:
Durchlaufen des Option
und Parameter Menüs)
TCI-C Universal Regler
B
ETRIEB
Mittlere Taste (POWER)
Kurzes Drücken schaltet zwischen
Normal und Absenkbetrieb um.
Bei Drücken der Taste von mehr als
2 Sekunden schaltet das Gerät aus.
(Programm Funktion: Zum
Zurückspringen ins vorherige Menu
bei Alarm Auswahl)
Rechte Taste
Kurzes Drücken schaltet zwischen
Regelkreisen um.
Langes Drücken >2 Sek: Manuelles
Umschalten von Heiz/Kühlbetrieb,
einstellen der Uhr oder des
Zeitprograms.
(Programm Funktion: Eingabe
Funktion, Zur Auswahl eines
Menüpunktes, akzeptieren eines
veränderten Wertes)
Untere Taste
Reduziert Einstellwert
(Parameter Einstellung:
Durchlaufen des Option und
Parameter Menüs)
Steuerung Symbole
Heizen Aktiv
Kühlen Aktiv
Zeitprogram Aktiv
Handbetrieb
Ventilator Aktiv
