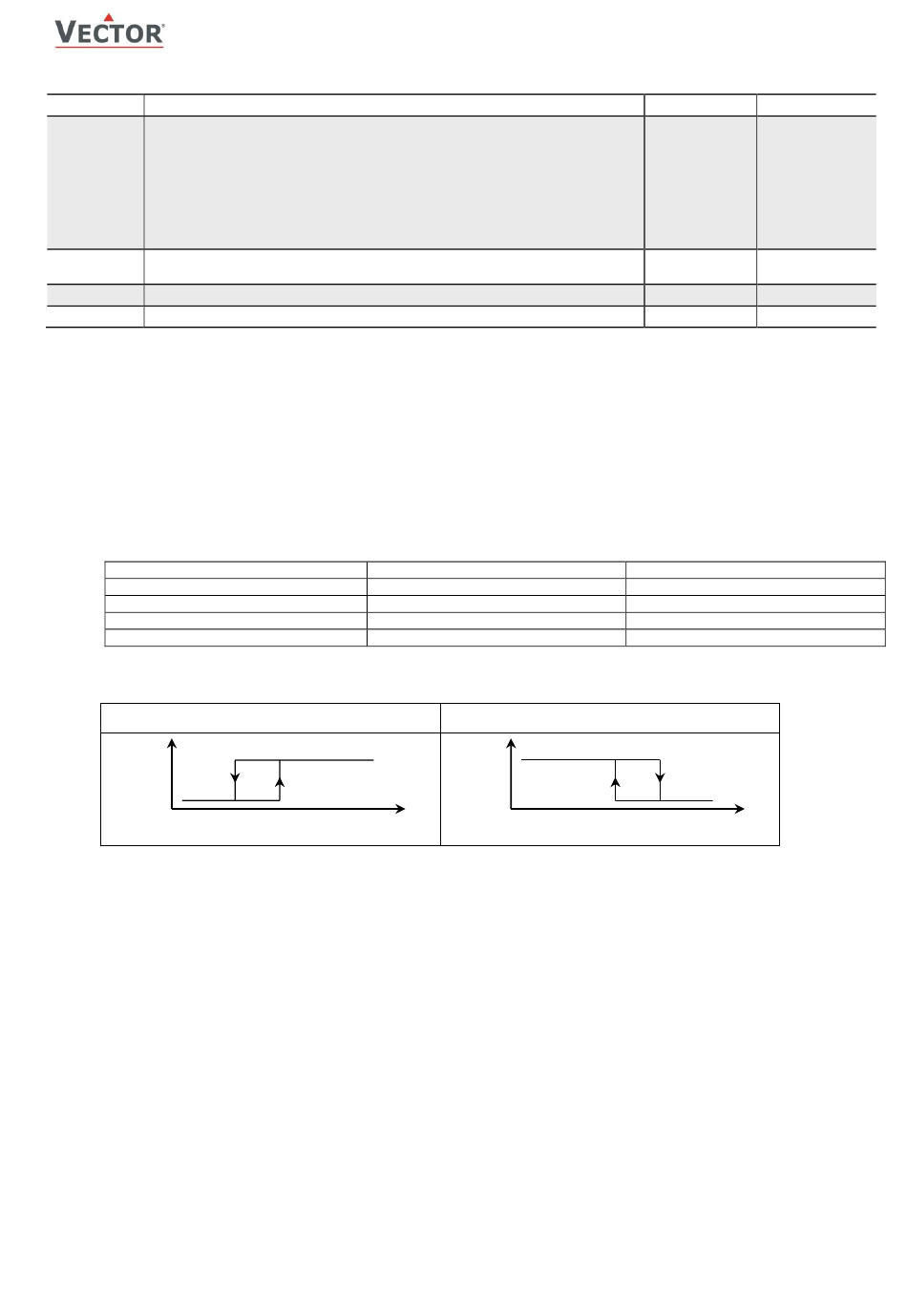

Heizen/ Kühlen Umschaltung des Reglers (Gegenläufig/Gleichläufig)
Parameter
Beschreibung
Fu 20
Auswahl des Funktionseingangs
0= Funktion deaktiviert,
1= 1U, universeller Eingang 1
2= 2U, universeller Eingang 2
3= 3U, universeller Eingang 3
4= 4U, universeller Eingang 4
5= Gemäss Bedarf Regelkreis 1
6= Gemäss Bedarf Regelkreis 2
Fu 21
Umschaltverzögerung in Sekunden um unnötiges Hin- und Herschalten
zu vermeiden.
Fu 22
Schaltgrenzwert 1
Fu 23
Schaltgrenzwert 2
Der Heiz-/Kühlzustand des Reglers kann über ein Fühlersignal oder gemäss Bedarf eines Regelkreises bestimmt
➔
werden. Bei Bedarf durch einen Regelkreis ist es wichtig dass dieser Regelkreis auf automatische
Sequenzumschaltung eingestellt ist (L23 = OFF)
Bei der Umschaltung via Fühlersignal kann das Heiz-/Kühlmedium oder die Aussentemperatur gemessen werden.
➔
Die Schaltgrenzen können der Art der Messung und den klimatischen Bedingungen angepasst werden.
Es ist ebenfalls möglich den Heiz-/Kühlzustand mittels potentialfreiem Kontakt einzustellen. Dazu einen passiven
➔
Eingang wählen und das Signal auf SGND schalten. Bei geschlossenem Kontakt wird 0% angezeigt, bei offenem
Kontakt 100%.
Vorsicht: Bei Schalten mehrerer Regler, müssen die 0 V Potentiale der Spannungsversorgung aller Regler
verbunden werden.
Fühlersensor
Aussentemperatur
Heiz/Kühlmedium
Kontakt Zu = Heizen
Kontakt Zu = Kühlen
Schaltgrenzwert 1 < Schaltgrenzwert 2
Betrieb
Limit
Doku: 70-01-0123, V1.3, Datum: 20220321
Änderungen vorbehalten
Heizen
Kühlen
Limit
Input
1
2
Z
USATZFUNKTION
Schaltgrenze 1
28 °C (83 °F)
16 °C (61 °F)
80%
20%
Schaltgrenzwert 1 > Schaltgrenzwert 2
Heizen
Betrieb
Kühlen
© Vector Controls GmbH, Schweiz
TCI-C Universal Regler
K
ONFIGURATION
Bereich
0–6
0–1275s
Per Eingang
Per Eingang
Schaltgrenze 2
16 °C (61 °F)
28 °C (83 °F)
20%
80%
Limit
Limit
Input
2
1
Standard
0
300
20
40
Seite 18
