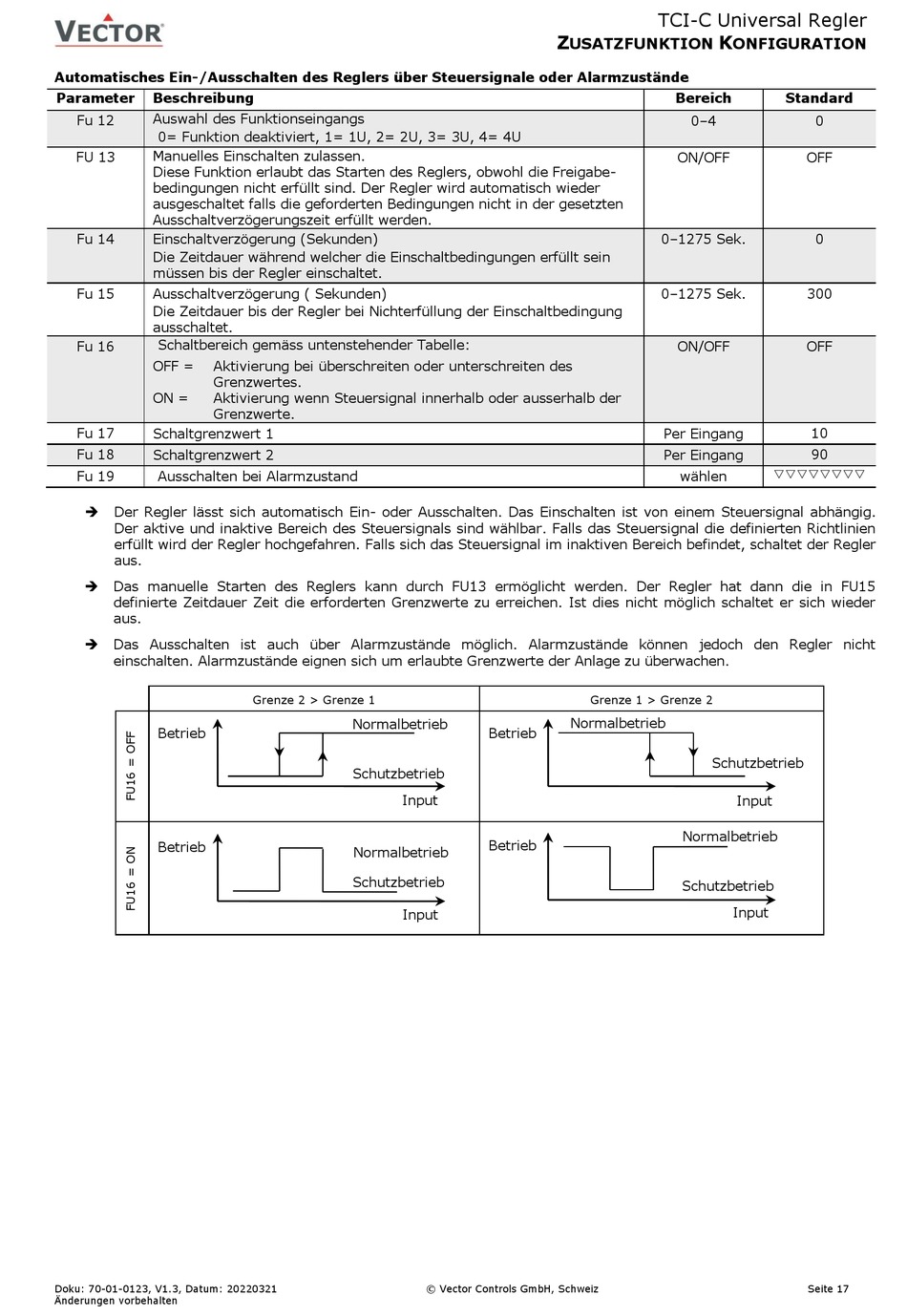

Automatisches Ein-/Ausschalten des Reglers über Steuersignale oder Alarmzustände
Parameter
Beschreibung
Auswahl des Funktionseingangs
Fu 12
0= Funktion deaktiviert, 1= 1U, 2= 2U, 3= 3U, 4= 4U
Manuelles Einschalten zulassen.
FU 13
Diese Funktion erlaubt das Starten des Reglers, obwohl die Freigabe-
bedingungen nicht erfüllt sind. Der Regler wird automatisch wieder
ausgeschaltet falls die geforderten Bedingungen nicht in der gesetzten
Ausschaltverzögerungszeit erfüllt werden.
Fu 14
Einschaltverzögerung (Sekunden)
Die Zeitdauer während welcher die Einschaltbedingungen erfüllt sein
müssen bis der Regler einschaltet.
Fu 15
Ausschaltverzögerung ( Sekunden)
Die Zeitdauer bis der Regler bei Nichterfüllung der Einschaltbedingung
ausschaltet.
Schaltbereich gemäss untenstehender Tabelle:
Fu 16
OFF =
Aktivierung bei überschreiten oder unterschreiten des
Grenzwertes.
ON =
Aktivierung wenn Steuersignal innerhalb oder ausserhalb der
Grenzwerte.
Fu 17
Schaltgrenzwert 1
Fu 18
Schaltgrenzwert 2
Fu 19
Ausschalten bei Alarmzustand
Der Regler lässt sich automatisch Ein- oder Ausschalten. Das Einschalten ist von einem Steuersignal abhängig.
➔
Der aktive und inaktive Bereich des Steuersignals sind wählbar. Falls das Steuersignal die definierten Richtlinien
erfüllt wird der Regler hochgefahren. Falls sich das Steuersignal im inaktiven Bereich befindet, schaltet der Regler
aus.
Das manuelle Starten des Reglers kann durch FU13 ermöglicht werden. Der Regler hat dann die in FU15
➔
definierte Zeitdauer Zeit die erforderten Grenzwerte zu erreichen. Ist dies nicht möglich schaltet er sich wieder
aus.
Das Ausschalten ist auch über Alarmzustände möglich. Alarmzustände können jedoch den Regler nicht
➔
einschalten. Alarmzustände eignen sich um erlaubte Grenzwerte der Anlage zu überwachen.
Betrieb
Betrieb
Doku: 70-01-0123, V1.3, Datum: 20220321
Änderungen vorbehalten
Grenze 2 > Grenze 1
Normalbetrieb
Schutzbetrieb
Input
Normalbetrieb
Schutzbetrieb
Input
Z
USATZFUNKTION
Grenze 1 > Grenze 2
Normalbetrieb
Betrieb
Betrieb
© Vector Controls GmbH, Schweiz
TCI-C Universal Regler
K
ONFIGURATION
Bereich
Standard
0–4
0
ON/OFF
OFF
0–1275 Sek.
0
0–1275 Sek.
300
ON/OFF
OFF
Per Eingang
10
90
Per Eingang
wählen
Schutzbetrieb
Input
Normalbetrieb
Schutzbetrieb
Input
Seite 17
