Vector TLR-D5P Bedienungsanleitung

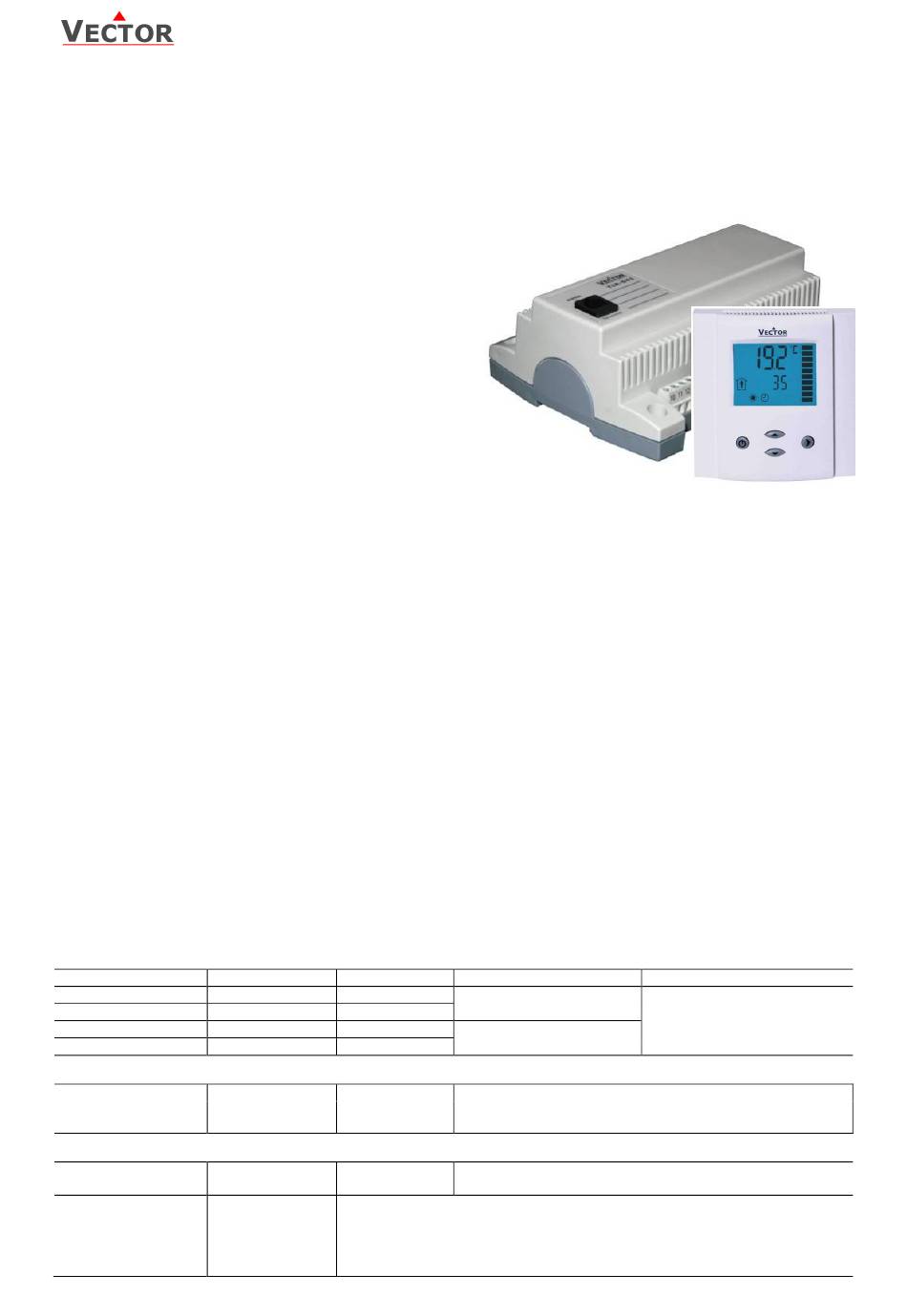

TLR-D5P mit OPA-D5P
Regler für Wärmepumpe & Package Unit.
Schaltschrankmontierter Sockel, wandmontiertes Bedienterminal.
Eigenschaften
• Temperaturregelung für 2-Leiter- oder 4-Leiter-
Paketanlagen oder Wärmepumpen
(lüftergestützte Doppelheiz- oder Kühlstufe mit
Umkehrventil)
• Temperaturregelung für 2-Rohr-Paketgeräte
oder Wärmepumpen (lüftergestützte Doppelheiz-
oder Kühlstufen) mit optionaler elektrischer
Nacherwärmung.
• Temperaturregelung für 4-Rohr-Paketgeräte
(gebläseunterstütztes Heizen und Kühlen 1.
Stufe + wahlweise 2-stufiges Heizen oder Kühlen)
• Relais schaltend bis zu 10 (6)A
• Steuerung für Heiz-, Kühl- und Lüfterbetrieb
• Einstellbare Start- und Stoppverzögerungen zum
Schutz von Kompressoren und Schaltelementen
• Kostenersparnis-Option mit Economy-
Funktionalität und Sollwertbegrenzung
• Für große Räume: Master - Slave Option: Ein
Terminal kann bis zu 8 Grundgeräte parallel ansteuern.
• Externer Fühler oder offener Kontakt für Fernsteuerung, externe Wärme - Kühlwechsel oder Auto-Wechsel bei
Versorgungs- oder Außentemperatur mit wählbaren Aktivierungsgrenzen
• Passwortgeschützte programmierbare Anwender- und Steuerungsparameter
• Temperature display in Fahrenheit
Deluxe Version:
Uhr- und Zeitplanfunktionen mit Sonderoptionen für Schulen und Universitäten
o
Uhr läuft bei Stromausfall 48 h weiter
o
Display mit blauer Hintergrundbeleuchtung
o
Option Infrarot-Fernbedienung: optional
o
Mit speziellen Features für Boost und verzögertes Ein- und Ausschalten
Anwendung
• Luftreinigungssysteme: Gebläseunterstützte Heiz- und/oder Kühlstufen, z. B. Kompressoren, Elektroheizungen.
• Luft/Wasser-Systeme: Induktionsgeräte, lüftergestützte Dual-Coil-Aggregate für 2- und 4-Leiter-Systeme
Allgemeine Beschreibung
Der TLR-D5P ist ein eigenständiger Regler mit einem Regelkreis. Der TLR-D5P verfügt über einen internen NTC-
Temperatursensor, einen offenen/kontaktierten oder externen NTC-Temperatureingang und fünf Binärausgänge (Relais).
Eine detaillierte Anpassung an die örtlichen Gegebenheiten ist durch eine einfache Konfigurationsroutine möglich. Die TLR-
D5P kann über das Standard-Bediengerät konfiguriert werden. Es werden keine speziellen Werkzeuge oder Software
benötigt.
Die TLR-D5P wurde speziell für das Schalten größerer Verbraucher mit einer Schaltleistung von bis zu 10 (6) A je
Binärausgang entwickelt.
Bestellen
Ein Arbeitscontroller besteht aus einem Bedienterminal und mindestens einem Grundgerät.
Artikelbezeichnung Artikelnummer
TLR-D5P-24 40-11 0013
TLR-D5P-230 40-11 0015
OPA-D5P 40-10 0087
OPA-D5P-D 40-10 0088
Parameter Voreinstellung
-W01 40-10 00xx-01
Zubehör
OPR-1 40-50 0001
S-Tn10-2 40-20 0001
SD-Tn10-12-2 40-20 0002
SD-Tn10-20-2 40-20 0003
SDB-Tn10-12 40-20 0051
SDB-Tn10-20 40-20 0004
Doc: 70-01-0096, V2.5, 2024-02-05
Änderungen vorbehalten
Funktion Type
24 VAC
Geräteunterbau
230 VAC
Standard
Bedienung Terminal
Luxus
Cooling only Fügen Sie -Wx am Ende des Elementnamens oder -x am
Ende des Elementcodes hinzu, um ein vorkonfiguriertes
Modell zu bestellen.
2xAAAA-
Infrarot-Fernbedienung
Schläger
Flying Lead Sensor mit 2 m Kabel
Kabelkanalfühler 12 cm Eintauchtiefe, 2 m Kabel
Kabelkanalfühler 20 cm Eintauchtiefe, 2 m Kabel
Kanalfühler mit Gehäuse, 12 cm Eintauchtiefe
Kanalfühler mit Gehäuse, 20 cm Eintauchtiefe
© Vector Controls GmbH, Schweiz
TLR-D5P mit OPA-D5P
Eckdaten
Fan Coil-Regler mit:
1 TI int oder ext
1 DO (Relais) Lüftersteuerung
4 DO (Relais) Binärsteuerung
Page 1-16
