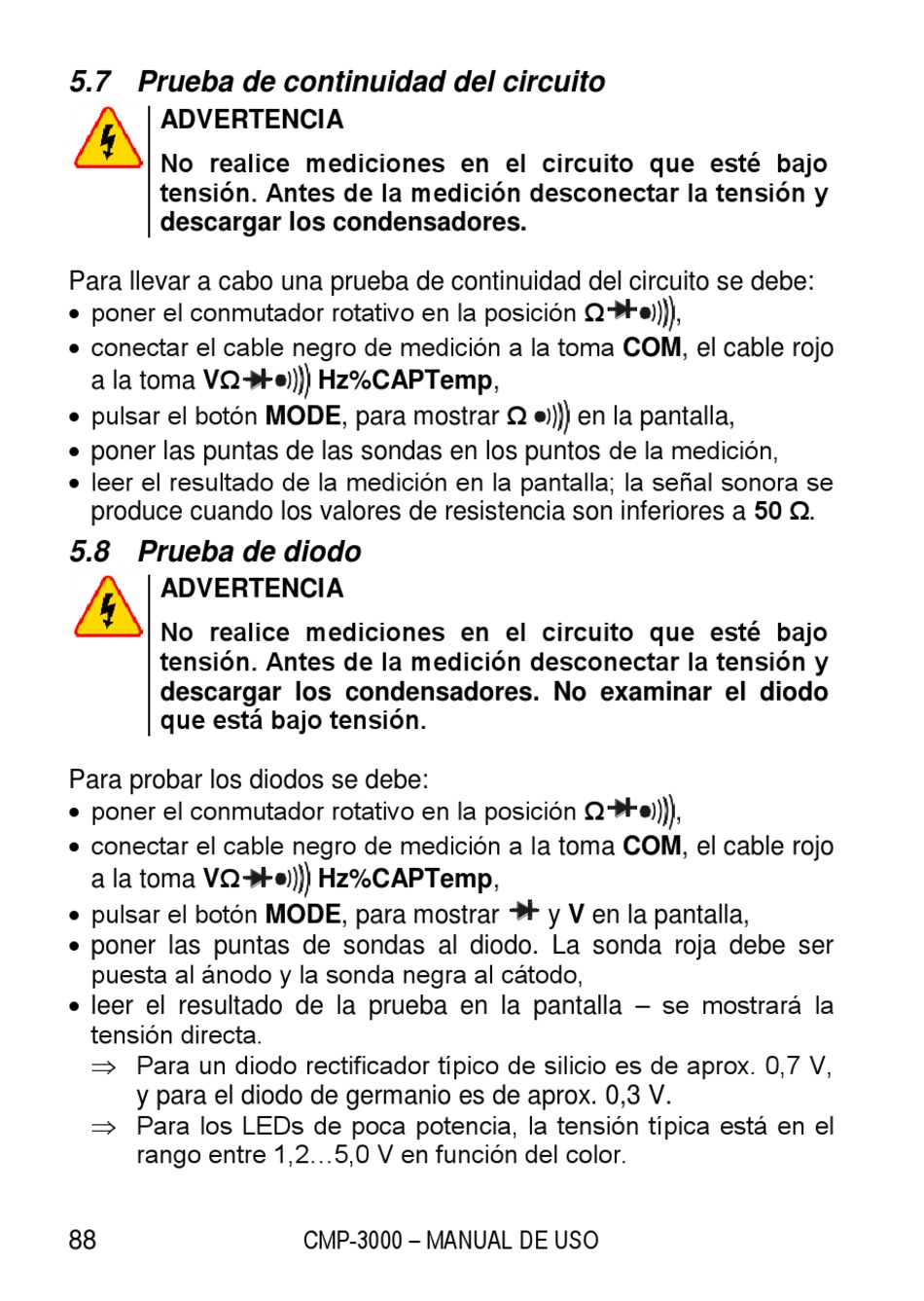

5.7 Prueba de continuidad del circuito

ADVERTENCIA
No realice mediciones en el circuito que esté bajo
tensión. Antes de la medición desconectar la tensión y
descargar los condensadores.
Para llevar a cabo una prueba de continuidad del circuito se debe:
 poner el conmutador rotativo en la posición Ω
 conectar el cable negro de medición a la toma COM, el cable rojo
a la toma VΩ
 pulsar el botón MODE, para mostrar Ω
 poner las puntas de las sondas en los puntos de la medición,
 leer el resultado de la medición en la pantalla; la señal sonora se
produce cuando los valores de resistencia son inferiores a 50 Ω.

5.8 Prueba de diodo

ADVERTENCIA
No realice mediciones en el circuito que esté bajo
tensión. Antes de la medición desconectar la tensión y
descargar los condensadores. No examinar el diodo
que está bajo tensión.
Para probar los diodos se debe:
 poner el conmutador rotativo en la posición Ω
 conectar el cable negro de medición a la toma COM, el cable rojo
a la toma VΩ
 pulsar el botón MODE, para mostrar
 poner las puntas de sondas al diodo. La sonda roja debe ser
puesta al ánodo y la sonda negra al cátodo,
 leer el resultado de la prueba en la pantalla – se mostrará la
tensión directa.
 Para un diodo rectificador típico de silicio es de aprox. 0,7 V,
y para el diodo de germanio es de aprox. 0,3 V.
 Para los LEDs de poca potencia, la tensión típica está en el
rango entre 1,2...5,0 V en función del color.
88
Hz%CAPTemp,
Hz%CAPTemp,
CMP-3000 – MANUAL DE USO
,
