1.B - Ausgangsanschluss-Schritte für Verriegelungsrelais-
Anwendungen:
1. Das IC-OUT-Gerät sollte ab Werk mit abisolierten Drahtenden
ankommen. Wenn nicht, isolieren Sie ca. 3/4" der Isolierung von
jedem Draht ab. Darauf achten, dass die Kupferlitzen nicht
beschädigt werden.
2. Wenn Sie eine DIN-Montageschiene verwenden, befestigen Sie
die Schiene sicher in einem Gehäuse, das den lokalen Bau- und
Elektrovorschriften entspricht.

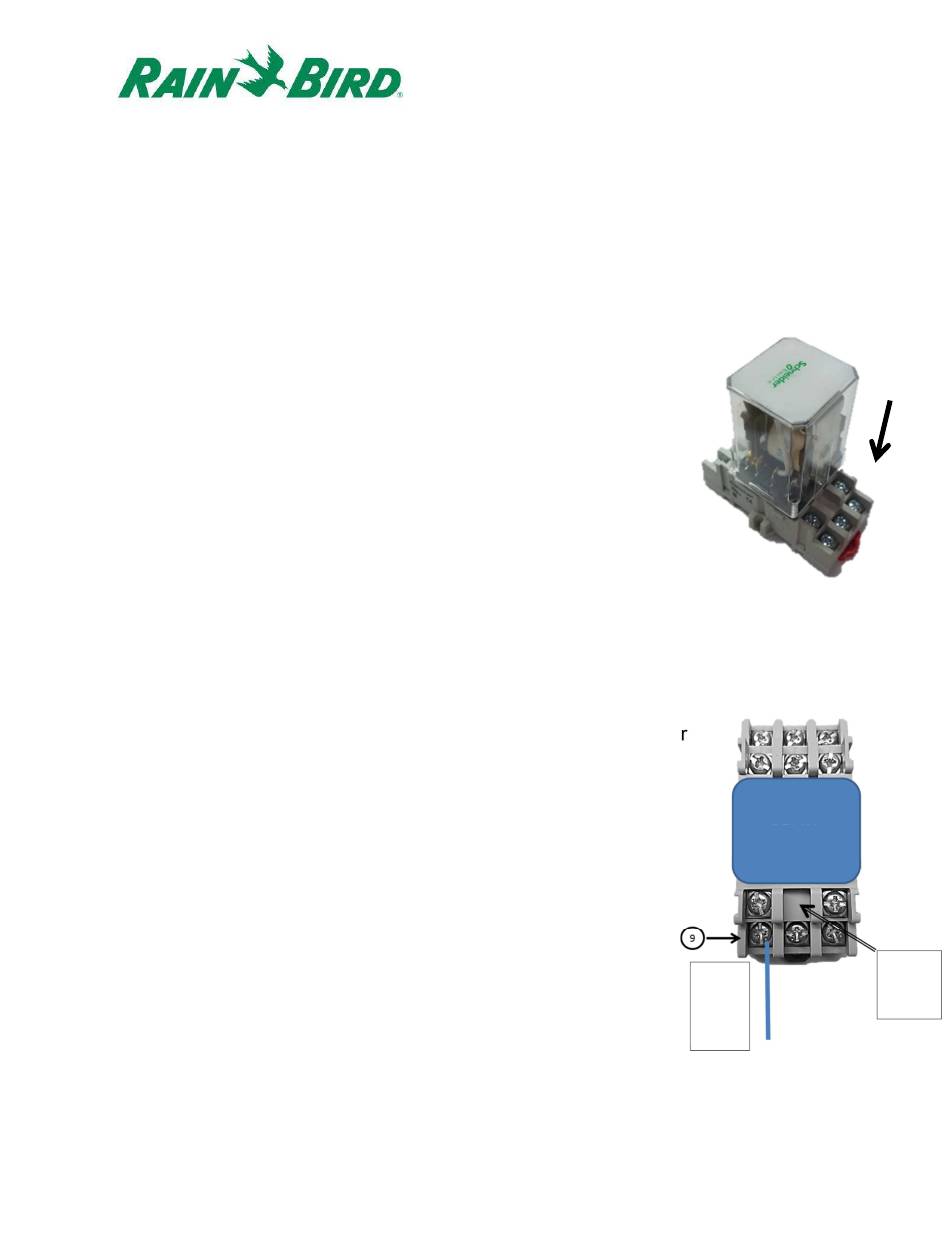

3. Legen Sie das GS-Verriegelungsrelais in den Relais-
Befestigungssockel ein, indem Sie die Stifte im Relais mit den
Kontakten im Befestigungssockel ausrichten. Das Relais und
der Sockel sind kodiert, um Fehlausrichtung zu verhindern.
4. Installieren Sie die Relais-Baugruppe auf der DIN-
Montageschiene und vergewissern Sie sich, dass die
Baugruppe sicher verriegelt ist.
5. Stellen Sie sicher, dass kein Strom zum externen Stromein- oder
-ausgangskabel gespeist wird, indem der Leistungsschalter
abgezogen oder ausgeschaltet wird. Schließen Sie das externe
Stromeingangskabel am Relaissockeleingang an [Klemme 9].
a. ALLE Anschlüsse müssen in Übereinstimmung mit der
Dokumentation des Herstellers für das Relais und die
Feldausrüstung erfolgen und sie müssen den örtlichen
Bauvorschriften entsprechen.
b. Nehmen Sie zu diesem Zeitpunkt KEINE Anschlüsse
an die EXTERNE STROMVERSORGUNG N/O oder
N/C-Klemmen vor. Nach dem Versand können die
Relais in verriegeltem Zustand ankommen und es
könnte zu einem elektrischen Schlag kommen!
16
ANSICHT
VON OBEN
RELAIS
Anschließen
Externer
Stromeingang
IC-OUT Installationsanleitung
- HINWEIS -
KEINE
KLEMMEN-
SCHRAUBE
