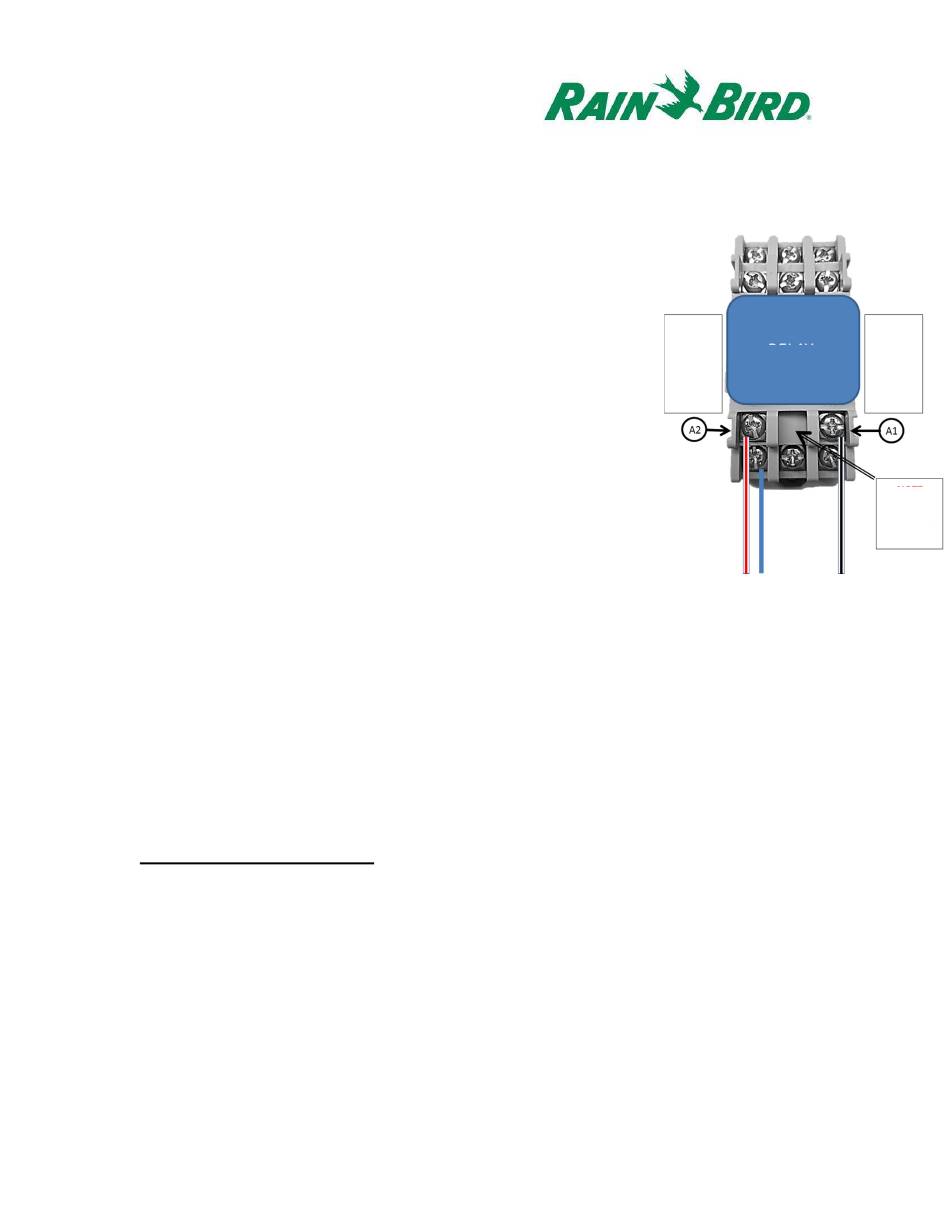

6. Schließen Sie die IC
Steuereingänge des Verriegelungsrelaissockels an.
a. Verbinden Sie das Ausgangskabel des IC-OUT (rot mit
weißem Streifen) mit dem Verriegelungsrelais-
Steuereingang, der in der Regel mit „B" oder „A2"
bezeichnet wird.
b. Verbinden Sie das Ausgangskabel des IC-OUT (schwarz
mit weißem Streifen) mit dem Verriegelungsrelais-
Steuereingang, der in der Regel mit „A" oder „A1"
bezeichnet wird
c. Das IC-OUT-Kabel (durchgehend rot) oder das IC-OUT-
Kabel (durchgehend schwarz) in diesem Schritt NICHT
anschließen
d. Nehmen Sie zu diesem Zeitpunkt KEINE Anschlüsse
an die EXTERNE STROMVERSORGUNG N/O oder
N/C-Klemmen vor. Nach dem Versand können die
Relais in verriegeltem Zustand ankommen!
7. Gehen Sie vor auf Seite 17 „Installation Schritt #2 - Anschließen der
IC-Feldverdrahtung"
IC-OUT Installationsanleitung
OUT Steuerausgänge an die
-
Ansicht
von oben
Anschließen
IC-OUT
&
Rotes
RELAIS
weißes
Steuerungs-
kabel
17
Anschließen
IC-OUT
Schwarzes &
weißes
Steuerungs-
kabel
- HINWEIS -
KEINE
KLEMMEN-
SCHRAUBE
