B. Schaltplan & Klemmsockelpläne:
Die folgenden Pläne zeigen die elektrische Verbindung und Klemmenbeschreibungen
des empfohlenen GS-Verriegelungsrelais und Sockels.

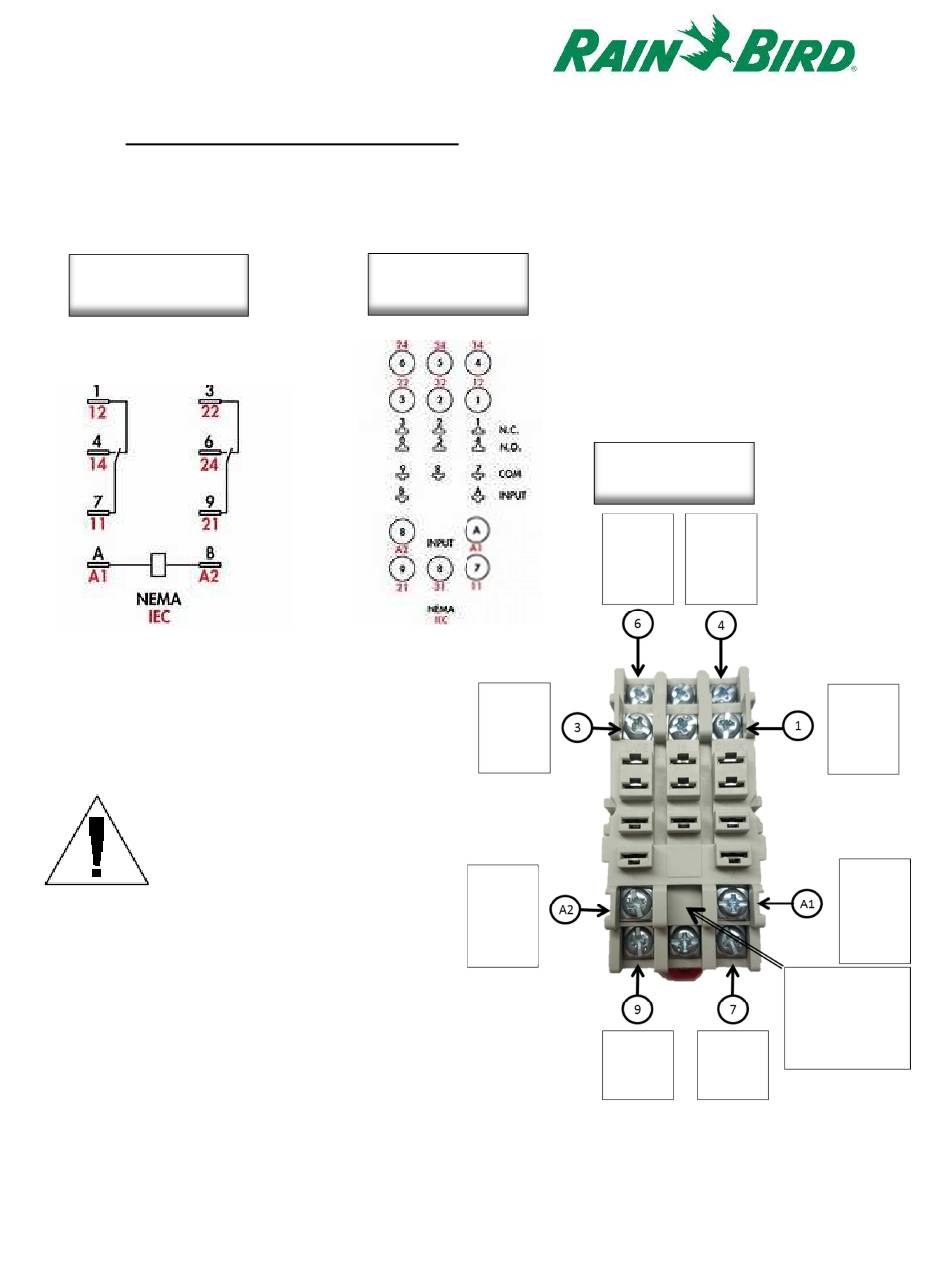

Relais elektrischer
Schaltplan
Seien Sie vorsichtig, wenn Sie
irgendwelche Verbindungen zum
Klemmenblock vornehmen, da
das Risiko eines elektrischen
Schlages bestehen kann.
IC-OUT Installationsanleitung
Klemmsockel-
kennzeichnung
Externer
Stromaus-
gang #1
(N/C)
IC-OUT
&
Rotes
weißes
Steuerungs-
kabel
Klemmenblock-
Layout
Externer
Externer
Stromaus- Stromaus-
gang #1 gang #2
(N/O) (N/O)
Externer Externer
Stromaus- Stromaus-
gang #2
gang #1
Externer
Stromaus-
gang #2
(N/C)
IC-OUT
Schwarzes
& weißes
Steuerungs-
kabel
- HINWEIS -
KEINE
KLEMMSCHRAUBE
in der mittleren
Stellung
