Installation Schritt #2 - Anschließen der Feldverdrahtung des
TM
IC-Systems
(Anwendungen für GS-Verriegelungsmagnetspule und Relais)

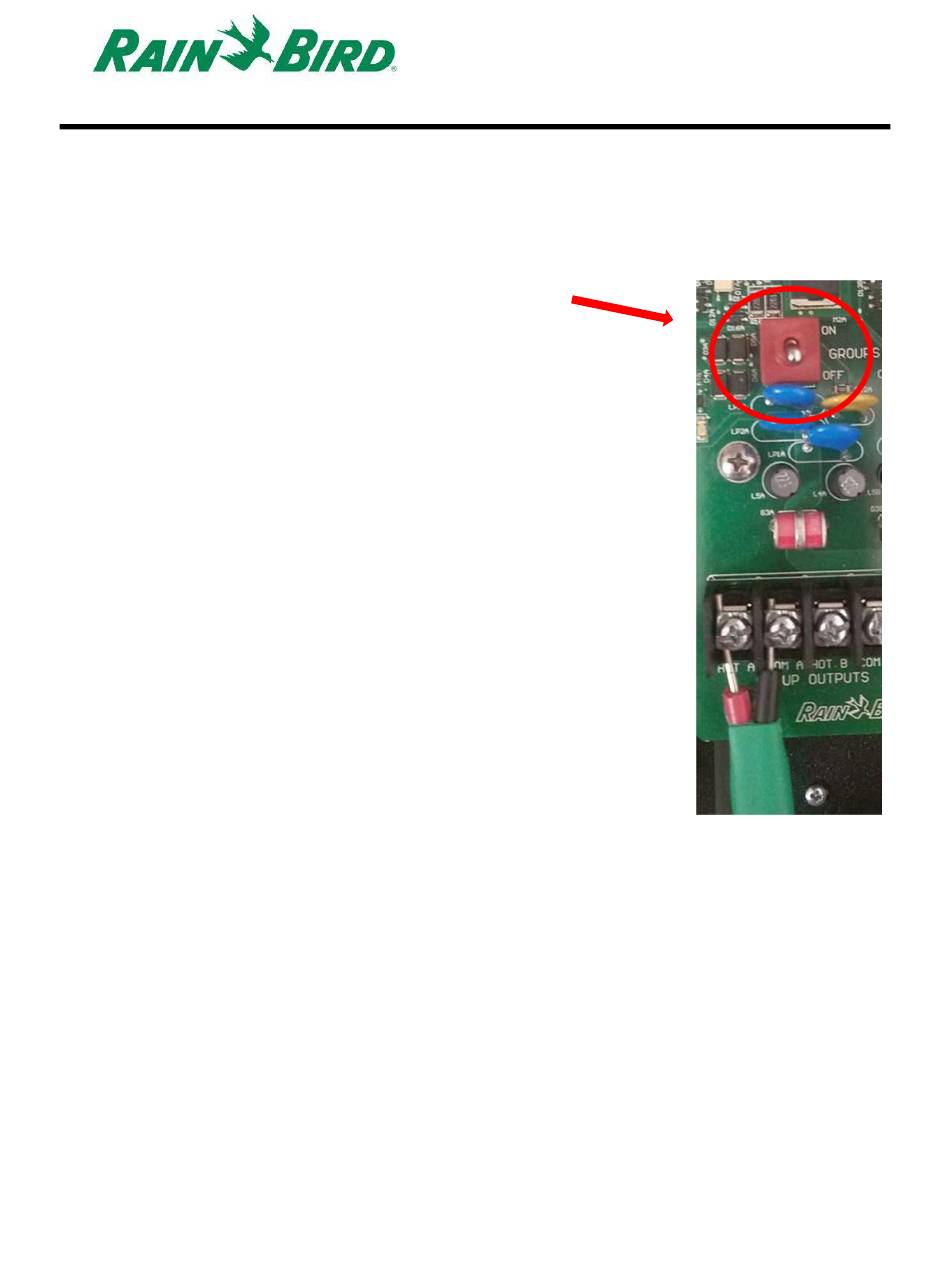

1. Stellen Sie sicher, dass der IC-Kabelpfad, an den
das IC-OUT angeschlossen wird, AUSgeschaltet ist.
2. Das IC-OUT-Gerät sollte ab Werk mit abisolierten
Drahtenden ankommen. Wenn nicht, isolieren Sie ca. 1"
der Isolierung von jedem Draht ab. Darauf achten, dass
die Kupferlitzen nicht beschädigt werden.
3. Etwa 1" der Isolierung von jedem MAXI
abisolieren (IC-System
IC-OUT zu verbinden ist. Achten Sie darauf, dass der
Kupferleiter nicht beschädigt wird.
4. Verbinden Sie den IC-OUT (roten) Draht mit dem MAXI
(roten) Draht. Die Verbindung IC-OUT zu MAXI
durchgehend rot auf beiden Seiten der Verbindung sein.
5. Verbinden Sie den IC-OUT (schwarzen) Draht mit dem
MAXI™ (schwarzen) Draht. Die Verbindung IC
™
MAXI
sollte durchgehend schwarz auf beiden Seiten
der Verbindung sein.
6. Schützen Sie die Spleiße ausreichend mit einem Rain
Bird DBRY-Kabelverbinder für die gerade
vorgenommenen Spleiße rot-rot und schwarz-schwarz.
7. Sichern Sie jeden Spleiß mit der Lüsterklemme und legen
Sie danach den Spleiß vollständig in die Fettkappe ein.
Beachten Sie, dass Fettkappen Einwegteile sind;
versuchen Sie nicht, sie erneut zu verwenden.
18
™
Draht
TM
Feldverdrahtung), der mit dem
™
™
sollte
OUT zu
-
