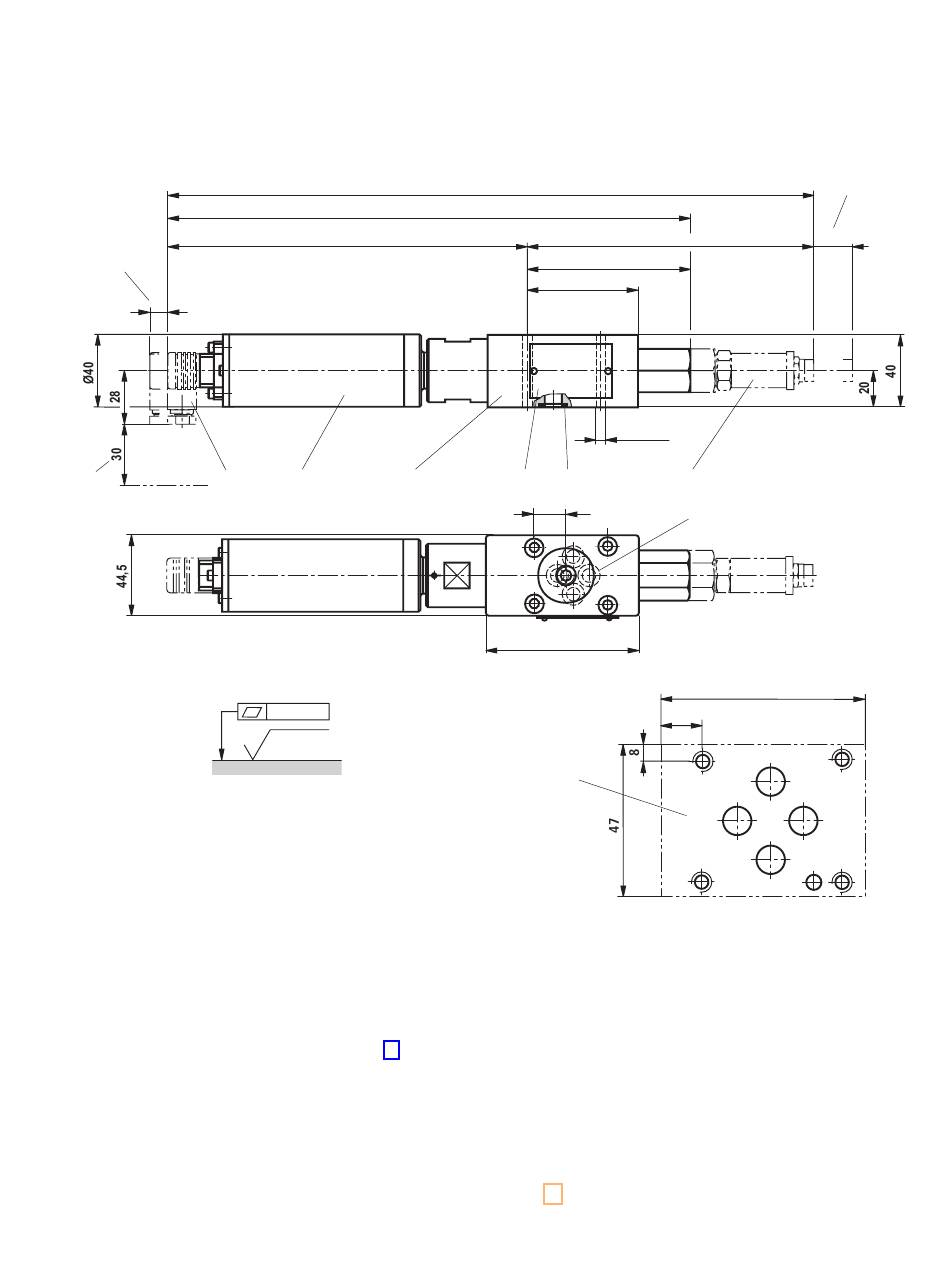

Abmessungen: Typ ZDRS
(Maßangaben in mm)
6
10
7
5
Erforderliche Oberflächengüte
der Ventilauflagefläche
1 Gleichstrommotor
2 Ventilgehäuse
3 Typschild
4 Gleiche Dichtringe für Anschlüsse A, P, T und Blindsenkung B
5 Leitungsdose, separate Bestellung, siehe Seite 14.
6 Platzbedarf zum Entfernen der Leitungsdose
7 Platzbedarf für Anschlusskabel
Hinweis: Die Leitungsdose ist um 4 x 90° versetzt montierbar.
8 Lage der Anschlüsse nach ISO 4401-03-02-0-05 (abweichend
von der Norm, Fixierstift nicht vorhanden)
9 Blindbohrung (Anschluss B)
10 Druckmessumformer bei Ausführung „S"
11 Platzbedarf zum Entfernen der Leitungsdose
289,5
(202,5)
1
2
0,01/100
Rzmax 4
Proportional-Druckreduzierventil | DRS; ZDRS
360,5
87
57
4 x ¯5,4
3
4
17,5
T
84,5
8
Ventilbefestigungsschrauben und Anschlussplatten siehe
Seite 14
RD 29173, Ausgabe: 2015-10, Bosch Rexroth AG
11
10
158
10
9
87
25
F1
F2
T
A
B
P
F3
G
F4
