DRS; ZDRS | Proportional-Druckreduzierventil

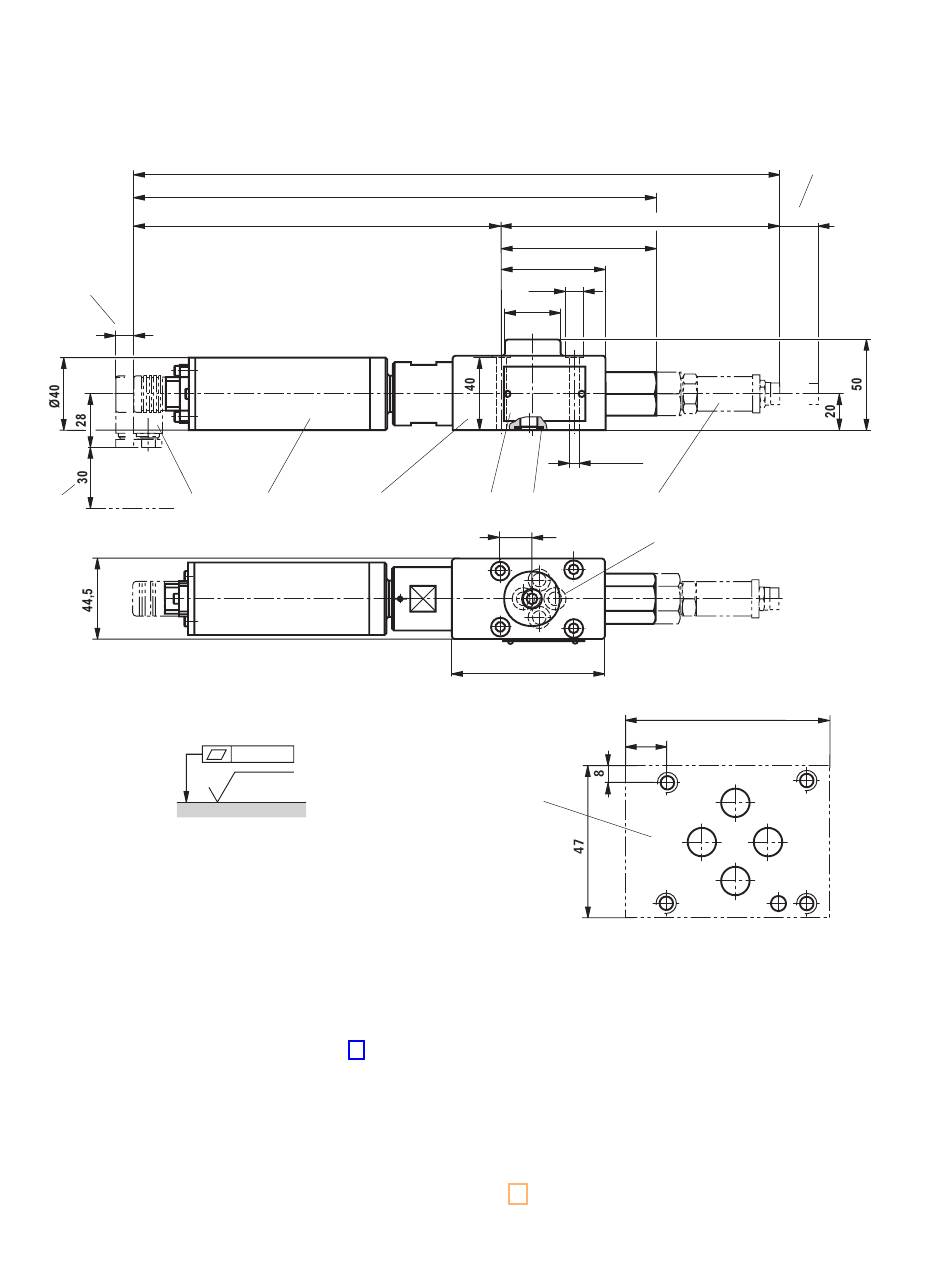

Abmessungen: Typ DRS
(Maßangaben in mm)
6
10
7
5
Erforderliche Oberflächengüte
der Ventilauflagefläche
1 Gleichstrommotor
2 Ventilgehäuse
3 Typschild
4 Gleiche Dichtringe für Anschlüsse A, P, T und Blindsenkung B
5 Leitungsdose, separate Bestellung, siehe Seite 14.
6 Platzbedarf zum Entfernen der Leitungsdose
7 Platzbedarf für Anschlusskabel
Hinweis: Die Leitungsdose ist um 4 x 90° versetzt montierbar.
8 Lage der Anschlüsse nach ISO 4401-03-02-0-05 (abweichend
von der Norm, Fixierstift nicht vorhanden)
9 Blindbohrung (Anschluss B)
10 Druckmessumformer bei Ausführung „S"
11 Platzbedarf zum Entfernen der Leitungsdose
Bosch Rexroth AG, RD 29173, Ausgabe: 2015-10
289,5
(202,5)
1
2
0,01/100
Rzmax 4
360,5
87
57
¯10
¯32
4 x ¯5,4
3
4
17,5
T
84,5
8
Ventilbefestigungsschrauben und Anschlussplatten siehe
Seite 14
11
158
10
10
9
87
29
F1
F2
T
A
B
P
F3
G
F4
