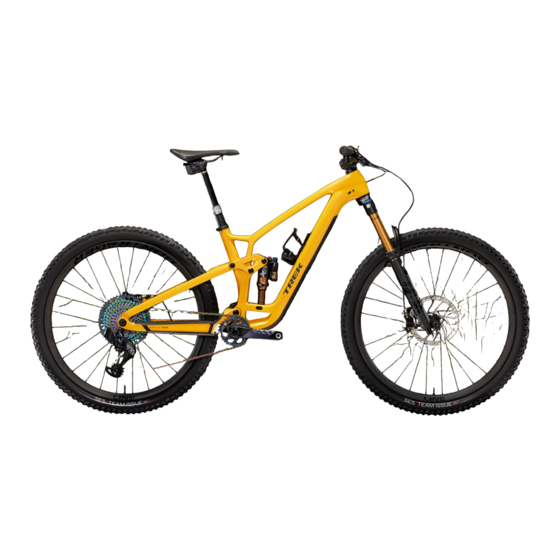

- Seite 1 2023 FUEL EX WARTUNGSHANDBUCH Rev 1 November 2022...
-
Seite 2: Sicherheit
Improper tire size could damage the bicycle Exceeding the recommended maximum fork length could frame. Trek recommends 6mm clearance above and on damage the bicycle and result in injury to the rider. the sides of the tire. -
Seite 3: Verstellbarer Steuersatz
2023 Fuel EX Verstellbarer Steuersatz Obere Lagerabdeckung – W5275173 Kompressionsring – W532842 Oberes Lager – W531676 Obere Lagerschale, 0 ° Winkel – 5304949 – W5285212 Untere Pressfit-Lagerschale, 0 ° Winkel – 5304949 Unteres Lager – W532843 Gabelkonus – W532844 Werkzeuge •... - Seite 4 2023 Fuel EX Schaltauge 25 Nm Schaltauge Unterlegscheibe, 30 mm – W5271425 Schraube Werkzeuge • 8-mm-Innensechskantschlüssel • Drehmomentschlüssel für Linksgewinde und 8-mm-Innensechskanteinsatz HINWEIS: Nicht zu fest anziehen. Eine zu fest angezo- WARNUNG gene Schraube kann das Schaltauge beschädigen. Kein Schmierfett auf Schaltauge oder Schaltaugen- Weitere Informationen zu UDH sind in der SRAM-Betriebsa- schraube auftragen.
- Seite 5 2023 Fuel EX Active Braking Pivot (ABP) Carbonrahmen 20x30 20x30 Aluminiumrahmen 20x30 20x30 Werkzeuge Switch-Hebel – W573860 • Lagereinpresswerkzeug Steckachse – W583469 • Werkzeug für Kassettenverschlussring • Schmierfett Führung für ABP-Ausfallendenmutter • Schraubensicherung auf Nichtantriebsseite – W5269707 • Haltering –...
-
Seite 6: Umlenkhebel Und Sitzstrebe
2023 Fuel EX Umlenkhebel und Sitzstrebe 8 Nm 12x21 12x21 12x21 12x21 Wichtig: Antriebsseitiges La- ger zuerst montieren. 8 Nm Umlenkhebel: Schrauben – W5270150 Suche auf trekbikes.com nach der unten aufgeführten Teilenummer, um das farblich passende Teil für dein Konkave Unterlegscheiben –... -
Seite 7: Hauptschwinge Und Kettenstrebe
2023 Fuel EX Hauptschwinge und Kettenstrebe 15 Nm 17x26 17x26 Wichtig: Antriebsseitig- es Lager zuerst mon- tieren 15 Nm Werkzeuge Hauptschwingenachse – W5270022 • Lagereinpresswerkzeug Lager – W5256338 • 5-mm-Innensechskantschlüssel • Drehmomentschlüssel mit 8-mm-Innensechskantein- Hauptschwingenhülse – W600642 satz • Schmierfett Konkave Unterlegscheibe –... -
Seite 8: Dämpfer - Befestigungsteile Und Abmessungen
2023 Fuel EX Dämpfer – Befestigungsteile und Abmessungen Dämpferabmessungen Einbaulänge: 185 mm Dämpferhub: 55 mm Breite oben: 54 x 10 mm Breite unten: 40 x 8 mm 12x21 12x21 17 Nm 17 Nm 10 Nm Obere Schrauben, M10 x 1 x 19 mm –... -
Seite 9: Einstellen Der Progression
2023 Fuel EX Einstellen der Progression Der Flipchip am Dämpfer kann umgedreht werden, um das Dämpferverhalten auf das Gelände oder den Fahrstil abzustim- men. Werkzeuge • 6-mm-Innensechskantschlüssel • Drehmomentschlüssel mit 6-mm-Innensechskanteinsatz 1. Die untere Dämpferschraube entfernen. 2. Die Flipchip-Schraube und -Mutter in die gewünschte Position stellen. - Seite 10 2023 Fuel EX Zug-/Leitungsführung 1,7 Nm Hüllenführung aus Gummi Variosattelstütze – 5275988 Austrittsführung HR-Bremsleitung Schraube – W532763 Schaltwerkzughülle Kabelbinder Stopfen – W5275264...
- Seite 11 2023 Fuel EX Rahmenschutz – Carbonrahmen M4 x 10 M4 x 6 Schutzelemente zum Aufkleben Sitzstrebenschutz zum Aufkleben – W5271371 Die Rahmenoberfläche dort mit Isopropylalkohol reinigen, Bremskabelschutz zum Aufkleben – W326986 wo der Schutz angebracht werden soll. Den Alkohol vor dem Anbringen des Schutzes abtrocknen lassen.
- Seite 12 2023 Fuel EX Rahmenschutz – Aluminiumrahmen M4 x 6 Bremsleitungsschutz zum Aufkleben – W326986 Unterer Unterrohrschutz – W5279934 Die Rahmenoberfläche dort mit Isopropylalkohol Rundkopfschrauben – W575056 reinigen, wo der Schutz angebracht werden soll. Den Alkohol vor dem Anbringen des Schutzes abtrocknen Kettenstrebenschutz –...
- Seite 13 2023 Fuel EX Unterrohrstaufach Carbonrahmen Aluminiumrahmen 1,5 Nm Flaschenhalterschraube, 8 mm lang Flaschenhalterschraube, 16 mm lang – W5257590 Staufachdeckel Flaschenhalterschraube, 8 mm lang Rundkopfschrauben – W575056 Flaschenhalterschraube, 16 mm lang (einschließlich Muttern, nicht zur Ver- wendung an Carbonrahmen) Staufachdeckel –...
-
Seite 14: Anpassen Der Geometrie - Steuersatzwinkel
2023 Fuel EX Anpassen der Geometrie – Steuersatzwinkel -1° 0° +1° Installation der abgewinkelten Schalen oder 1. Die Schalen und die Steuerrohrbohrungen schmieren. Werkzeuge • Obere abgewinkelte Lagerschale: Rahmengrößen XS bis L – W5295319 Rahmengrößen XL bis XXL – W5295274 •... -
Seite 15: Anpassen Der Geometrie - Mino Link
2023 Fuel EX Anpassen der Geometrie – Mino Link Werkzeuge • 4-mm- und 6-mm-Innensechskantschlüssel 6. Mit einem 4-mm-Innensechskantschlüssel die • Drehmomentschlüssel mit 4-mm- und 6-mm-Einsätzen Schraube im Mino Link drehen, um den Mino Link in • Kleines sauberes Tuch die flachere oder steilere Stellung zu drehen. Diesen Vorgang mit dem anderen Mino Link wiederholen. -
Seite 16: Spezifikationen
Eine ausreichende Reifenfreiheit zum Rahmen muss stets sichergestellt werden. Reifen in nicht geeigneten Durch Überschreiten der maximalen empfohlenen Ga- Größen können den Rahmen beschädigen. Trek empfie- bellänge kann das Fahrrad beschädigt werden, was zu hlt einen seitlichen und oberen Abstand zum Rahmen Verletzungen führen kann.
