Inhaltszusammenfassung für Trek Rail Aluminium 5. Generation

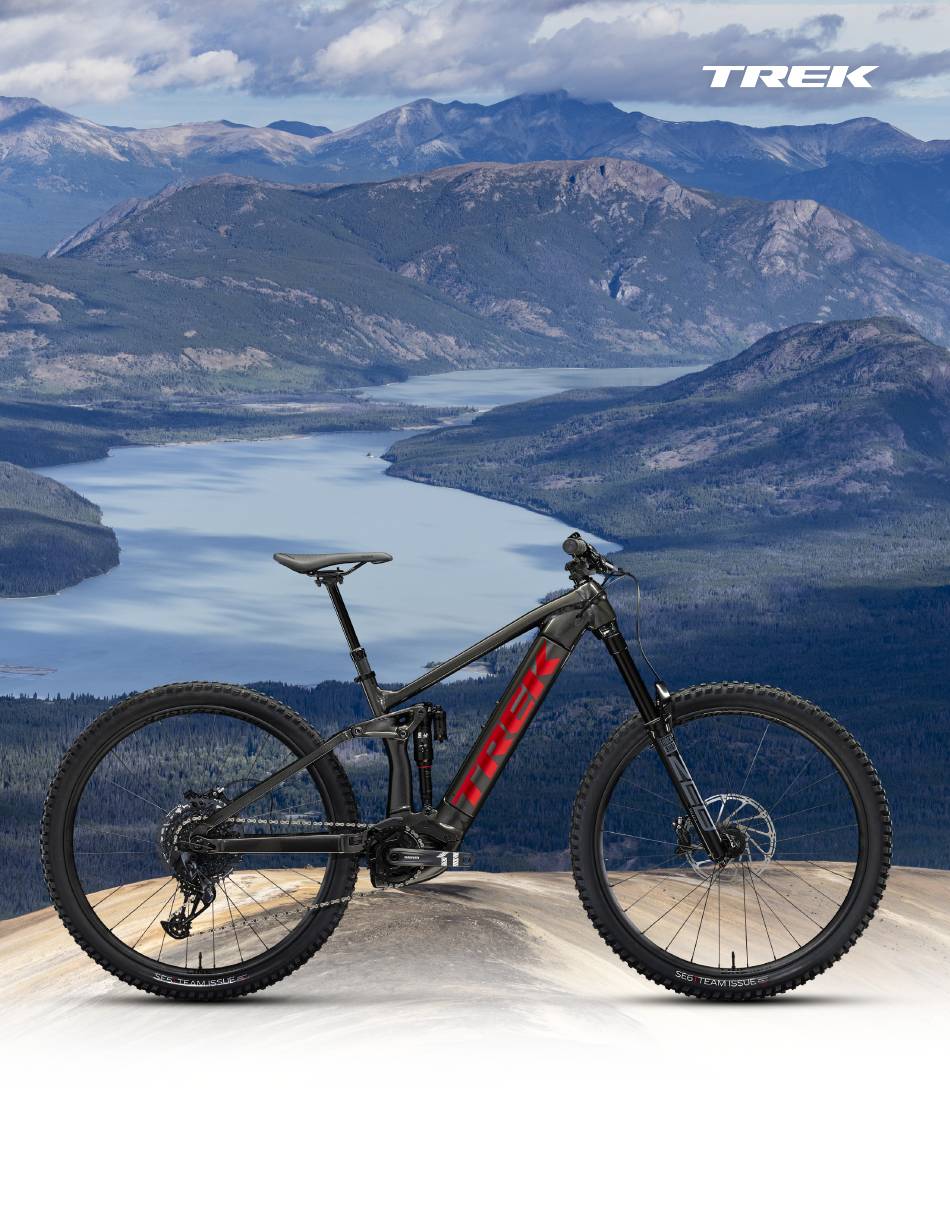

- Seite 1 2023 Rail Aluminium 5, 7 und 9 der 3. Generation WARTUNGSHANDBUCH Rev 1 September 2023...
-
Seite 2: Sicherheit
Improper tire size could damage the bicycle Trekbikes.com/suspension-calculator. frame. Trek recommends 6mm clearance above and on the sides of the tire. WARNING Wheel set... -
Seite 3: Steuersatz Mit Knock Block
2023 Rail Aluminium Steuersatz mit Knock Block 2 Nm Werkzeuge Obere Lagerabdeckung • 2,5-mm-Innensechskantschlüssel Anschlagschraube — W532763 — 5252157 • Schmierfett Knock Block-Lenkanschlag Kompressionsring — W532842 Oberes Lager — W531676 Unteres Lager, 1,5" Durchmesser — W532843 Gabelkonus für unteres Lager mit 1,5" Durchmesser — W532844... - Seite 4 2023 Rail Aluminium Active Braking Pivot (ABP) 20x30 20x30 25 Nm Switch-Hebel — W573860 Werkzeuge Steckachse — W583469 • Lagerpresse, Adapter 20x30 • Werkzeug für Kassettenverschlussring Mutter für ABP-Ausfallende auf • Schmierfett Nichtantriebsseite — W5269707 • 8-mm-Innensechskantschlüssel Haltering — W5251279 —...
-
Seite 5: Umlenkhebel Und Sitzstrebe
2023 Rail Aluminium Umlenkhebel und Sitzstrebe 21x12 17 Nm 19x10 21x12 Wichtig: An- 19x10 triebsseitiges Lager zuerst montieren. 17 Nm 22 Nm Sitzstrebe — 44378 Schrauben — W5270150 (Suche auf trekbikes.com nach dem farblich passen- den Teil für dein Fahrrad.) Lager —... - Seite 6 2023 Rail Aluminium Geometrieanpassung Durch Drehen der Mino Links an der Sitzstrebenschwinge kann die Rahmengeometrie an den Fahrstil bzw. das Gelände ange- passt werden. Hinweis: Bei Verwendung eines 29"-Vorderrads in Kombination mit einem 27,5"-Hinterrad muss der Mino Link in der hohen Stellung stehen.
-
Seite 7: Hauptschwinge Und Kettenstrebe
2023 Rail Aluminium Hauptschwinge und Kettenstrebe 30 Nm 26x17 26x17 Wichtig: Antriebsseitiges Lager zuerst montieren. Werkzeuge Mutter — W584134 • Lagerpresse, Adapter 26x17 Spacer — W440921 • 8-mm-Innensechskantschlüssel • Drehmomentschlüssel mit 8-mm-Innensechskantein- Lager — W5256338 satz — 599909 • Schmierfett Hauptschwingenhülse —... -
Seite 8: Abmessungen
2023 Rail Aluminium Dämpferaufnahmen Standard Trunnion 17 Nm 10x19 10x19 10 Nm 10x19 10x19 17 Nm 10x19 10x19 10 Nm 10x19 10x19 Werkzeuge • Lagerpresse, Adapter 10x19 • 5-mm- und 6-mm-Innensechskantschlüssel • Drehmomentschlüssel mit 5-mm- und 6-mm-Innen- Abmessungen sechskanteinsätzen Dämpferabmessungen Schrauben und Endkappe für obere Standarddämpferauf- Einbaulänge: 230 mm nahme —... - Seite 9 2023 Rail Aluminium Zug-/Kabel-/Leitungsführung 0,5 Nm 0,5 Nm Nichtantriebsseite Variosattelstützenzug Flachkopfschrauben — W532763 Kabel für LED Remote — EB12.120.005* Kabel-/Zugführungen — W519232 10 Kabelaustrittsdichtungen — Schaltwerkzughülle W5255861 11 Geschwindigkeitssensor-Baugruppe — Siehe Seite HR-Bremsleitung Leuchtenkabel (Leuchten nicht enthalten) ...
- Seite 10 2023 Rail Aluminium Rahmenschutz 5 Nm 5 Nm Oberer Unterrohrschutz — 556549 Schutzelemente zum Aufkleben Unterer Unterrohrschutz — W5276240 Die Rahmenoberflächen, auf welche die Schutzelemente und Pads angebracht werden sollen, mit Isopropylalkohol Kettenstrebenschutz — W5276239 reinigen. Den Alkohol vor dem Anbringen der Schutzele- mente abtrocknen lassen.
-
Seite 11: Fernbedienung
2023 Rail Aluminium Fernbedienung LED Remote LED Remote — 5288736 Universalklemme für LED Remote — 5288743 Kabel für LED Remote (siehe Zug-/Kabel-/Leitungs- führung auf Seite 8) — EB12.120.005* *Bosch-Teilenummer. Nicht auf trekbikes.com verfügbar. - Seite 12 2023 Rail Aluminium RIB — Akkubaugruppe 2,5 Nm 4 Nm 2,5 Nm Akku, Vertikal, Smart System, 500 Wh — EB12.100.018* Schrauben, M3x8 — W5269016 Akku, Vertikal, Smart System, 625 Wh — EB12.100.012* Docking-Aufnahme — W5252240 Innensechskantschrau- — W5257054 ben (M3x12) Schrauben, M3x20 —...
- Seite 13 2023 Rail Aluminium RIB — Docking-Baugruppe Untere Baugruppe Obere Baugruppe Tipp: Den Kolben mithilfe eines Innensechskantschlüssel ein- drücken, um Zugang zur Schraube in der Auswerferbaugruppe zu erhalten. 2 Nm 2 Nm 3 Nm 3 Nm 5 Nm Ausrichtungsplatte — W5252805 Akkuanschlussstecker —...
-
Seite 14: Antriebssystemkomponenten
2023 Rail Aluminium Antriebssystemkomponenten Antriebseinheit und Befestigungsschrauben Geschwindigkeitssensor 20 Nm 20 Nm Geschwindigkeitssensor — 5284750 Befestigungsschrauben, TP40 — 5265419 (Bosch 1270.016.470) Schraube — W562831 Abdeckung des Akkuladeanschlusses 1 Nm Ladeanschlussabdeckung — 44374 (Suche auf trekbikes.com nach dem farblich pas- senden Teil für dein Fahrrad.) Sockel —... -
Seite 15: Spezifikationen
Online-Fahrwerksrechner unter Eine ausreichende Reifenfreiheit zum Rahmen muss trekbikes.com/de/de_DE/suspension-calculator/ orientie- stets sichergestellt werden. Reifen in nicht geeigneten Größen können den Rahmen beschädigen. Trek empfie- ren. hlt einen seitlichen und oberen Abstand zum Rahmen von mindestens 6 mm. WARNUNG...
