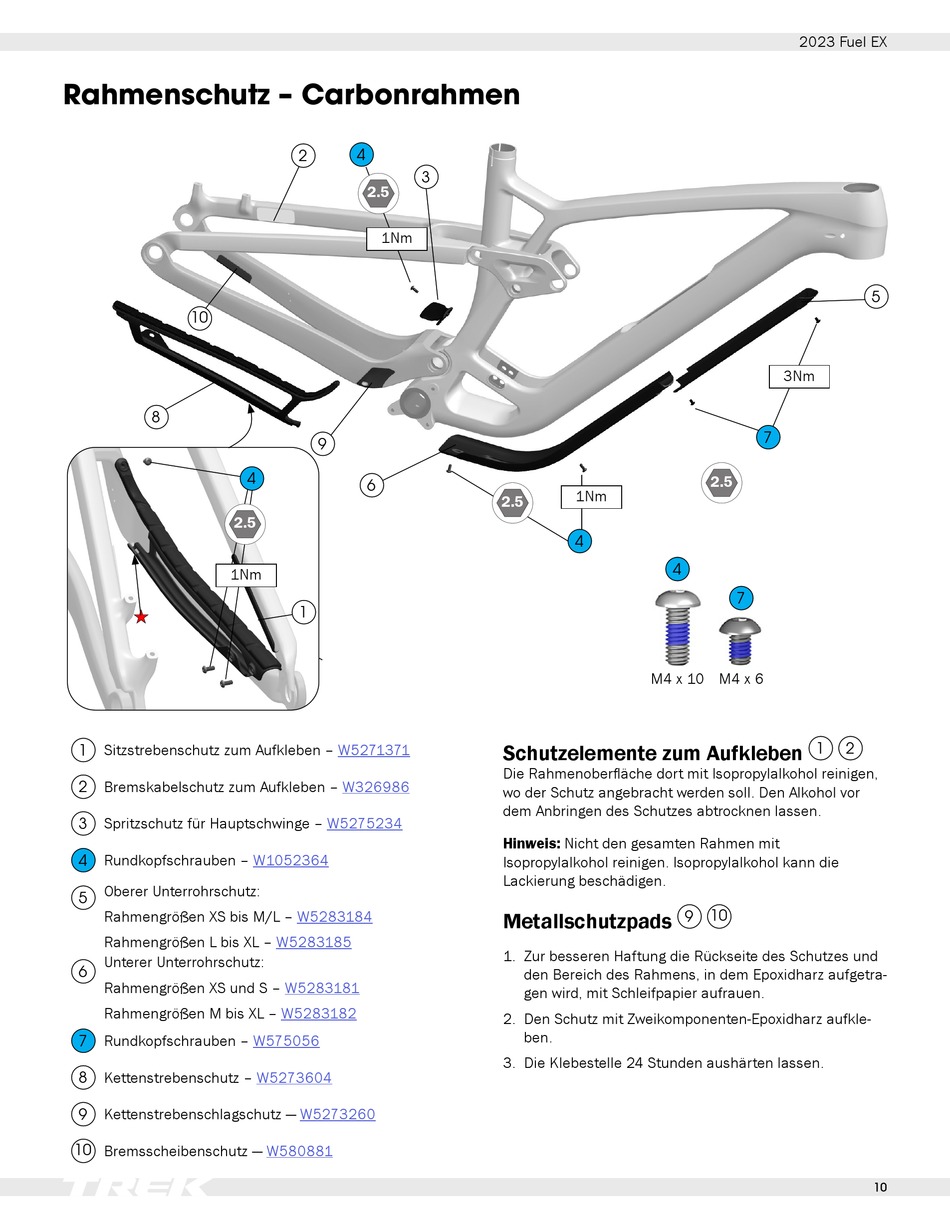

Rahmenschutz – Carbonrahmen
10
8
2.5
1Nm
1
Sitzstrebenschutz zum Aufkleben –
2
Bremskabelschutz zum Aufkleben –
3
Spritzschutz für Hauptschwinge –
4
Rundkopfschrauben –
Oberer Unterrohrschutz:
5
Rahmengrößen XS bis M/L –
Rahmengrößen L bis XL –
Unterer Unterrohrschutz:
6
Rahmengrößen XS und S –
Rahmengrößen M bis XL –
7
Rundkopfschrauben –
8
Kettenstrebenschutz –
9
Kettenstrebenschlagschutz —
10 Bremsscheibenschutz —
4
2
3
2.5
1Nm
9
4
6
1
W5271371
W326986
W5275234
W1052364
W5283184
W5283185
W5283181
W5283182
W575056
W5273604
W5273260
W580881
1Nm
2.5
4
4
M4 x 10
Schutzelemente zum Aufkleben
Die Rahmenoberfläche dort mit Isopropylalkohol reinigen,
wo der Schutz angebracht werden soll. Den Alkohol vor
dem Anbringen des Schutzes abtrocknen lassen.
Hinweis: Nicht den gesamten Rahmen mit
Isopropylalkohol reinigen. Isopropylalkohol kann die
Lackierung beschädigen.
Metallschutzpads
1. Zur besseren Haftung die Rückseite des Schutzes und
den Bereich des Rahmens, in dem Epoxidharz aufgetra-
gen wird, mit Schleifpapier aufrauen.
2. Den Schutz mit Zweikomponenten-Epoxidharz aufkle-
ben.
3. Die Klebestelle 24 Stunden aushärten lassen.
2023 Fuel EX
3Nm
7
2.5
7
M4 x 6
1
2
10
9
5
10
