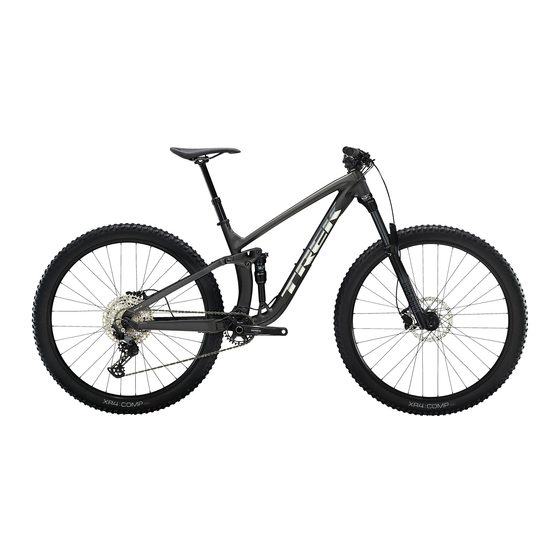

- Seite 1 2022 TOP FUEL ERGÄNZENDES WARTUNGSHANDBUCH Rev 1 Oktober 2023...
-
Seite 2: Sicherheit
Alle wiederverwendeten Befestigungsteile mit bereits aufgetragener Schraubensicherung müssen vor der Wiedermontage mit Isopropylalkohol gereinigt und mit neuer Schraubensicherung versehen werden. Ohne aufgetragene Schraubensicherung können sich diese Befestigungsteile lösen und Schäden am Fahrrad sowie Verletzungen verursachen. Copyright 2021 Trek Bicycle Corporation Alle Rechte vorbehalten... -
Seite 3: Steuersatz Mit Knock Block
2022 Top Fuel Steuersatz mit Knock Block Hinweis: Für den Betrieb des Fahrrads ohne Knock Block Chip muss ein Chip ohne Anschlag montiert werden. 2 Nm oder Werkzeuge Obere Lagerabdeckung • 2,5-mm-Innensechskantschlüssel Anschlagschraube – 5252161 • Drehmomentschlüssel mit 2,5-mm-Innensechskantein- satz Knock Block-Lenkan- •... - Seite 4 2022 Top Fuel Schaltauge 25 Nm Schaltauge Unterlegscheibe, – W583423 30 mm Schraube Werkzeuge • 8-mm-Innensechskantschlüssel • Drehmomentschlüssel für Linksgewinde und 8-mm-Sechskanteinsatz HINWEIS: Nicht zu fest anziehen. Eine zu fest angezo- WARNUNG gene Schraube kann das Schaltauge beschädigen. Kein Schmierfett auf Schaltauge oder Schaltaugen- Weitere Informationen zu UDH findest du in der SRAM-Be- schraube auftragen.
- Seite 5 2022 Top Fuel Active Braking Pivot (ABP) Carbonrahmen Aluminiumrahmen Werkzeuge Steckachse – W583469 • Lagereinpresswerkzeug Nichtantriebsseitiges Ausfallende – • Werkzeug für Kassettenverschlussring W5251141 • Schmierfett Haltering – W5251279 HINWEIS: Die Steckachse muss UDH-kompatibel sein – W5272776 und die Maße M12 x 1,0 mit einem 12,7-mm-Gewinde Lager –...
- Seite 6 2022 Top Fuel Umlenkhebel Sitzstrebe 17 Nm 17 Nm 22 Nm Werkzeuge Schraube – W600629 • Lagereinpresswerkzeug Unterlegscheibe hutförmig (2 mm Huthöhe) – • 5 mm und 6 mm Sechskantschlüssel W5257190 • Drehmomentschlüssel mit 5 mm und 6 mm Sechskan- teinsätzen...
- Seite 7 2022 Top Fuel Hauptschwinge 30 Nm Kettenstrebe Werkzeuge Mutter – W584134 • Lagereinpresswerkzeug Spacer – W440921 • 8-mm-Innensechskantschlüssel • Drehmomentschlüssel mit 8-mm-Innensechskantein- Lager – W5256338 satz • Schmierfett Hauptschwingenhülse – W500592 Hauptschwingenachse – W601376 Schmierfett auftragen auf: • Die Lagerbohrungen wie oben abgebildet.
- Seite 8 2022 Top Fuel Dämpferaufnahmen 17 Nm 17 Nm 10 Nm Schraube – W5257188 Werkzeuge • Lagereinpresswerkzeug Lager – W5257592 • 5 mm und 6 mm Sechskantschlüssel Unterlegscheibe hutförmig (4 mm Huthöhe) – • Drehmomentschlüssel mit 5 mm und 6 mm Einsätzen...
-
Seite 9: Flacherer Steuerrohrwinkel
2022 Top Fuel Geometrieanpassung Die Mino-Mutter und den Spacer an der unteren Dämpferaufnahme umdrehen, um die Geometrie des Bikes passend zum Fahrstil und/oder Gelände zu verändern. Steilerer Lenkwinkel Flacherer Steuerrohrwinkel 0.5° Mino-Mutter und Spacer in der hohen Position Mino-Mutter und Spacer in der niedrigen Position •... -
Seite 10: Verlegung Mit Mechanischer Schaltung
2022 Top Fuel Verlegung mit mechanischer Schaltung Nur Carbonrahmen. 1,7 Nm Zugverlegung Variosattelstütze Hinweise Hintere Bremsleitung • Alle Modelle verfügen über Zugverlegungstunnel. • Zuerst die Züge verlegen, dann die Komponenten der Schaltzug Austrittsführung am Sitzrohr (4, 5 und 6) montieren. -
Seite 11: Verlegung Mit Axs-Schaltung
2022 Top Fuel Verlegung mit AXS-Schaltung 1.7Nm Zugverlegung Variosattelstütze Hinweise Hintere Bremsleitung • Alle Modelle verfügen über Zugverlegungstunnel. • Zuerst die Züge verlegen, dann die Komponenten der Stopfen – W600649 Austrittsführung am Sitzrohr (4, 5 und 6) montieren. - Seite 12 2022 Top Fuel Rahmenschutz – Carbonrahmen 0,8 Nm 0,8 Nm 0,8 Nm 0,8 Nm 0,8 Nm Kettenstrebenschutz – W5257206 Shuttle-Schutz Halbrundschraube – 1042535 Die Rahmenoberfläche dort mit Isopropylalkohol reinigen, wo der Scheuerschutz (4) angebracht werden soll. Den Al- Halbrundschraube – 327526 kohol vor dem Anbringen des Schutzes abtrocknen lassen.
- Seite 13 2022 Top Fuel Rahmenschutz – Aluminiumrahmen 0,8 Nm Unterrohrschutz Kettenstrebenschutz – W5259518 Die Rahmenoberfläche dort mit Isopropylalkohol reinigen, Halbrundkopfschraube für Kettenstrebenschutz – wo der Scheuerschutz (3) angebracht werden soll. Den Al- 1042535 kohol vor dem Anbringen des Schutzes abtrocknen lassen.
- Seite 14 2022 Top Fuel Unterrohrstaufach Carbonrahmen Aluminiumrahmen 1,5 Nm 1,5 Nm Staufachdeckel Halbrundkopfschrauben – – W583862 547053 (inkl. Muttern, nicht verwendet an Carbonrahmen) Staufachdeckel Rundkopfschraube – W583862 – 1042535 Mutter...
-
Seite 15: Technische Daten
Hinweis: Tatsächliche Reifenmaße können abweichen. mung Eine ausreichende Reifenfreiheit zum Rahmen muss *Vorgaben des Sattelstützenherstellers beachten. stets sichergestellt werden. Reifen in nicht geeigneten Größen können den Rahmen beschädigen. Trek empfie- Innenlager/ISCG-Aufnahmen hlt einen seitlichen und oberen Abstand zum Rahmen von mindestens 6 mm. Laufradsatz Maximale Reifengröße... - Seite 16 2022 Top Fuel Fahrwerk Der erste Schritt beim Einstellen des Fahrwerks ist die Ermittlung des Sag. Alle anderen Einstellungen sollten nach der Ermit- tlung des Sag vorgenommen werden. Orientiere dich an der mit dem Bike mitgelieferten Fahrwerkseinstellungskarte oder dem Online-Fahrwerksrechner unter Trekbikes.com/suspension-calculator.
