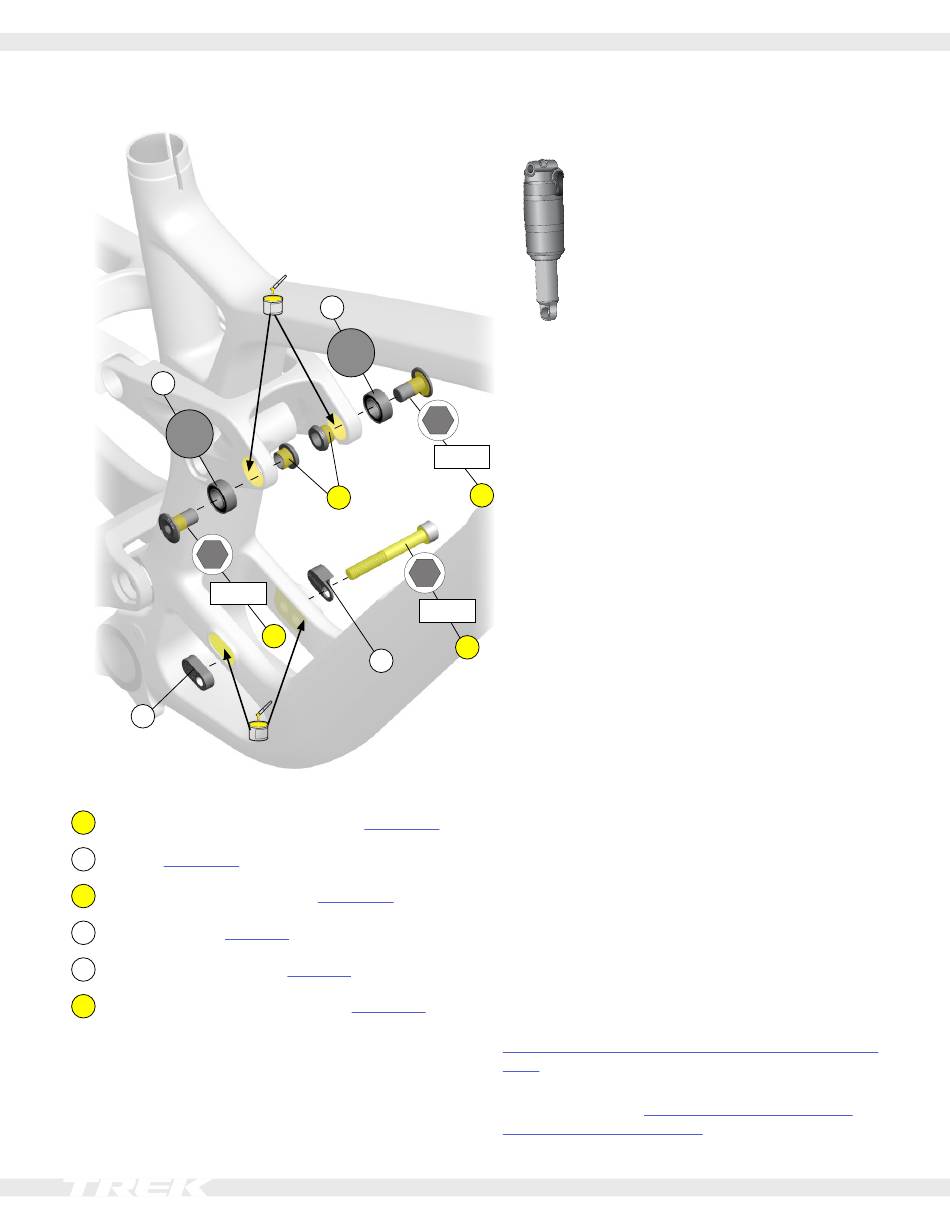

Dämpfer – Befestigungsteile und Abmessungen
2
12x21
6
17 Nm
4
1
Obere Schrauben, M10 x 1 x 19 mm –
2
Lager –
W5256341
3
Hutförmige Unterlegscheiben –
4
Flipchip-Mutter –
5303333
5
Flipchip-Unterlegscheibe –
6
Untere Schraube, M8 x 1 x 60 mm –
2
12x21
6
17 Nm
3
6
10 Nm
1
5
W5270031
W5270030
5303333
W5274968
Dämpferabmessungen
Einbaulänge: 185 mm
Dämpferhub: 55 mm
Breite oben: 54 x 10 mm
Breite unten: 40 x 8 mm
1
6
Werkzeuge
• Lagereinpresswerkzeug
• 6-mm-Innensechskantschlüssel
• Drehmomentschlüssel mit 6-mm-Innensechskantein-
satz
• Schmierfett
Setup
Bei der Einstellung an der mit dem Bike mitgelieferten
Fahrwerkseinstellungskarte oder dem Online-Fahrwerk-
skalkulator unter
https://www.trekbikes.com/de/de_DE/suspension-calcu-
lator/
orientieren.
Empfehlungen für Rebound-Einstellungen sind im Fahr-
werkskalkulator
unterhttps://www.trekbikes.com/de/
de_DE/suspension-calculator/
2023 Fuel EX
zu finden.
