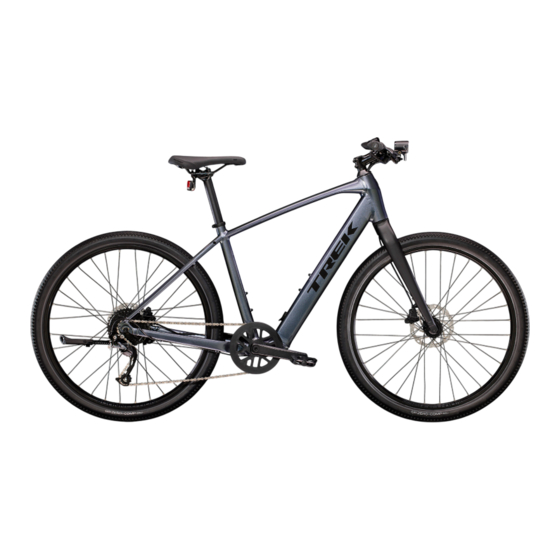

- Seite 1 2023 FX+ / DUAL SPORT+ ERGÄNZENDES WARTUNGSHANDBUCH...
-
Seite 2: Sicherheit
Ohne aufgetragene Schrauben- sicherung können sich diese Befestigungsteile lösen und Weiterführende Informationen über das E-Bike-System Schäden am Fahrrad sowie Verletzungen verursachen. sind im Bereich E-Bikes unter trekbikes.com/manuals finden. Copyright 2022 Trek Bicycle Corporation Alle Rechte vorbehalten... -
Seite 3: Verlegung Der Brems-/Schaltzüge
2023 FX+ / Dual Sport+ Verlegung der Brems-/Schaltzüge 2 Nm Schaltaugen-Schrauben (M3 x 7 mm) – W318604 Schaltauge – W5268484 Schaltwerkszug HR-Bremsleitung VR-Bremsleitung... -
Seite 4: Komponenten Und Verlegung Des Antriebssystems
2023 FX+ / Dual Sport+ Komponenten und Verlegung des Antriebssystems 11 Nm 6 Nm 6 Nm 11 Nm 3 Nm 2 Nm 2 Nm 3 Nm Vor dem Hinterrad-Ausbau Nabenmotor – W5266204 Auf kleinstes Ritzel (höchster Gang) schalten. Fernbedienung – W5260746 Akkukabel am Motor ausstecken. Schraube der Kabelführung (11) entfernen. Drehmomentsensor –... -
Seite 5: Akku- Und Steuereinheit
2023 FX+ / Dual Sport+ Akku- und Steuereinheit NUR autorisierte HÄNDLER: Wartungsarbeiten am Antriebssystem dürfen nur von autorisierten Händler:innen durchgeführt werden. Unsachgemäße Handhabung, ungeeignete Werkzeuge und falsche Anzugsdrehmomente können bei diesen Teilen dazu führen, dass die Komponenten und Kabel des Antriebssystems beschädigt werden. Akku entfernen Die Tretlagerabdeckung (9) entfernen. - Seite 6 2023 FX+ / Dual Sport+ Akku- und Steuereinheit (Fortsetzung) Akku einbauen Die Schrauben (6) mit 6 Nm festziehen. Mit den vier Schrauben (7) die Steuereinheit am Akku festschrauben. Die Schrauben mit 3 Nm festz- iehen. Die Akkueinheit in das Unterrohr schieben – die Kabel an der Akkuoberseite wie unten abgebildet positionieren.
- Seite 7 2023 FX+ / Dual Sport+ Tretlager/Drehmomentsensor NUR autorisierte HÄNDLER:INNEN: Wartungsarbeiten am Antriebssystem dürfen nur von autorisierten Händler:innen durchgeführt werden. Unsachgemäße Handhabung, ungeeignete Werkzeuge und falsche Anzugsdrehmomente können bei diesen Teilen dazu führen, dass die Komponenten und Kabel des Antriebssystems beschädigt werden. Ausbau des Tretlagers Einbau des Tretlagers Kettenschutz, Kurbelgarnitur und Pedale abmontieren,...
-
Seite 8: Gabel Und Steuersatz
2023 FX+ / Dual Sport+ Gabel und Steuersatz Spacer (5 mm) – 5253930 Steuersatz-Kabeldurchführung – W5260269 Geschlitzter Konusring – W5294453 30 mm max. Steuersatzlager – W540243 Optionale Spacer Gabelkonus-Reduzierstück – 543254 Kabelführung durch Konusring Front- Hin- leuchte terrad- bremse Vorder- rad- bremse Schaltwerk... -
Seite 9: Kettenschutz (Zubehör Beim Dual Sport+)
2023 FX+ / Dual Sport+ Kettenschutz (Zubehör beim Dual Sport+) 4 Nm 4 Nm 4 Nm Schrauben (M5 x 8 mm) Unterlegscheiben (M5) 5284386 Sitzstrebenhalterung Kettenschutz... -
Seite 10: Schutzbleche Und Gepäckträger (Fx+ Nur)
2023 FX+ / Dual Sport+ Schutzbleche und Gepäckträger (FX+ nur) 3 Nm 4 Nm 3 Nm 3 Nm 4 Nm 3 Nm 4 Nm Sicherungsmutter (M5) Strebenklammern 5260273 5258253 Schraube (M5 x 30 mm) Gummipuffer Schraube/Mutter – W317707 Schutzblechstrebe (330 mm) – W1049503 Flache Unterlegscheiben (M5) Schutzblechstrebe (310 mm) – W5254584 Schrauben (M5 x 14 mm) Schutzblechstrebe –... -
Seite 11: Verlegung Der Beleuchtung - Fx
2023 FX+ / Dual Sport+ Verlegung der Beleuchtung – FX+ HINWEIS: Diese Beleuchtung ist für 6 Volt ausgelegt. Bei Verwendung einer Beleuchtung mit einer höheren Spannung kann es sein, dass diese nicht richtig funktioniert und dem E-Bike-Motor zu viel Energie entzieht. –... -
Seite 12: Verlegung Der Beleuchtung - Dual Sport
2023 FX+ / Dual Sport+ VERLEGUNG der Beleuchtung – Dual Sport+ HINWEIS: Diese Beleuchtung ist für 6 Volt ausgelegt. Bei Verwendung einer Beleuchtung mit einer höheren Spannung kann es sein, dass diese nicht richtig funktioniert und dem E-Bike-Motor zu viel Energie entzieht. –... -
Seite 13: Spezifikationen
2023 FX+ / Dual Sport+ Spezifikationen FX+ / Dual Sport+ 144,5 mm Hinterradnabe Außenabmessung (OLD) Vorderradnabe Außenabmessung (OLD) 100 mm Gabelschaft Außendurchmesser (OD) 28,6 mm Typ/Breite des Tretlagers Bremsscheibendurchmesser min./max. 160 mm Kettenlinie 49 mm 46 Z. Max. Kettenblatt 50 mm Vorne Reifenbreite max.
