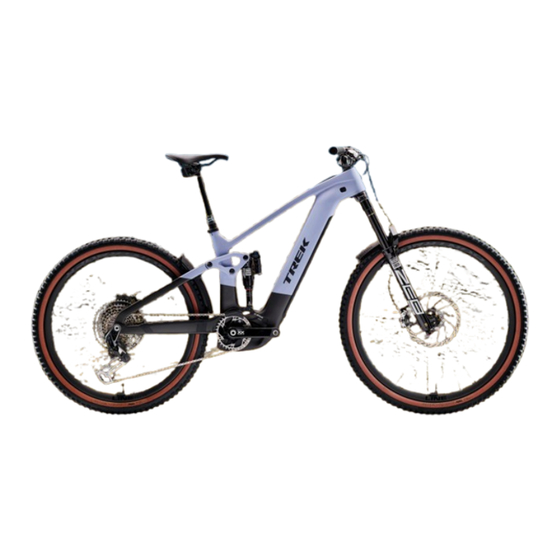

Trek 2025 Rail+ Carbon - Gen 5 Wartungshandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Trek 2025 Rail+ Carbon - Gen 5
Inhaltszusammenfassung für Trek 2025 Rail+ Carbon - Gen 5
- Seite 1 2025 Rail+ Carbon und Aluminium – Gen 5 WARTUNGSHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
Bremsleitungen/ Variosattelstützenzug Schutz Schaltzüge – Carbon- Schaltzüge – Alumini- rahmen umrahmen E-System Geschwindigkeitssen- System Controller Ladeanschluss Motoranschluss, sorkabel Schrauben und Ab- deckung Anpassen der Technische Daten Progression Anpassen der Technische Daten Progression Copyright 2024 Trek Bicycle Corporation Alle Rechte vorbehalten... -
Seite 3: Sicherheit
Anweisungen zu allen Komponenten (wie etwa die Bremssättel). Wende dich für weitere Informationen an den jeweiligen Hersteller. Zusätzliche Informationsquellen Informationsmaterialien von Trek auf trekbikes.com/manuals • Benutzerhandbuch für dieses E-Bike • Kurzanleitung für Bosch E-System an diesem E-Bike • Vollständiges Bosch E-Bike Benutzerhandbuch •... -
Seite 4: Verstellbarer Steuersatz
2025 Rail+ Carbon und Aluminium – Gen 5 Verstellbarer Steuersatz Optional: Für eine Anleitung zum Umrüsten auf Lagerschalen mit verstellbarem Winkel siehe die Anleitung zum verstellbaren Steuersatz auf der Seite zum 2025 Rail+ Gen 5 auf trekbikes.com. Lagerschalen zur Anpassung des Steuersatzwinkels Obere Lagerabdeckung –... -
Seite 5: Active Braking Pivot
2025 Rail+ Carbon und Aluminium – Gen 5 Active Braking Pivot (ABP) (Abbildung zeigt Carbonrahmen samt Carbonkettenstrebe und Carbonsitzstrebe) Siehe Anziehreihenfolge auf Seite 9. Wird nur mit Carbon- sitzstrebe und Carbonket- tenstrebe verwendet Transmission Schaltwerk Schaltauge Steckachse, M12 x 184,5 mm – W583469 HINWEIS: Kein Schmierfett auftra- gen. -
Seite 6: Hauptschwinge Und
2025 Rail+ Carbon und Aluminium – Gen 5 Hauptschwinge und Kettenstrebe Siehe Anziehreihenfolge auf Seite 9. Antriebsseitiges Lager zuerst montieren. Kettenstrebe, Aluminium – 49711* Kettenstrebe, Carbon – 49445* *In Rahmenfarbe lackiertes Teil. Suche auf trekbikes.com nach dem farblich passenden Teil für dein Fahrrad. Schraube, M8 x 30 mm –... -
Seite 7: Umlenkhebel Und Sitzstrebe
2025 Rail+ Carbon und Aluminium – Gen 5 Umlenkhebel und Sitzstrebe Siehe Anziehreihenfolge auf Seite 9. Antriebsseitiges Lager zuerst montieren Sitzstrebe* Distanzringe, 4 mm breit – W5305806 Carbon – 49446 Aluminium – 49712 Lager, 17 x 30 x 7 mm – 5290435 Schrauben, M6 x 25 mm –... -
Seite 8: Dämpferbefestigung
Mino Link Mutter – 5303333 Dämpferaufnahme/-schraube an Schaftseite: Mino Link Unterlegscheibe 25 x 8 mm Schraube, M8 x 40 mm – W5305730 Eine Liste mit kompatiblen Dämpfern ist in den FAQ auf den Produktseiten des Rail+ auf trek- bikes.com zu finden. - Seite 9 2025 Rail+ Carbon und Aluminium – Gen 5 Anziehreihenfolge Wichtig: Das Fahrrad aus dem Montageständer nehmen und ebenerdig abstellen, bevor alle Befestigungselemente mit den vorgesehenen Drehmomenten festgezogen werden.
-
Seite 10: Bremsleitungen/Schaltzüge - Carbonrahmen
2025 Rail+ Carbon und Aluminium – Gen 5 Bremsleitungen/Schaltzüge – Carbonrahmen Arretierungen entfernen, um Platz für Zughülle zu schaf- Carbonrahmen mit Ketten- und Sitz- fen. streben aus Aluminium Anschraubbare Zug- HR-Bremsleitung führung (einfach) – W5329704 Schaltwerkszughülle Schraube, M5 x 10 mm Zug-/Leitungseintritts- Flachkopfschraube, M5 x 16 mm –... -
Seite 11: Bremsleitungen/Schaltzüge - Aluminiumrahmen
2025 Rail+ Carbon und Aluminium – Gen 5 Bremsleitungen/Schaltzüge – Aluminiumrahmen Arretierungen entfernen, um Platz für Zughülle zu schaf- fen. Anschraubbare Zug- HR-Bremsleitung führung (einfach) – W5329704 Schaltwerkszughülle Schraube, M5 x 10 mm Zug-/Leitungseintritts- Flachkopfschraube, M5 x 16 mm – vor Ort zu bes- führung chaffen –... -
Seite 12: Variosattelstützenzug
2025 Rail+ Carbon und Aluminium – Gen 5 Variosattelstützenzug Obere Lasche herausdrücken, um Platz für die Variostützen-Zughülle zu schaf- fen. Variosattelstützenzughülle Kabelaustrittsführung – W5317471 Schraube, M3 x 10 mm... - Seite 13 2025 Rail+ Carbon und Aluminium – Gen 5 Schutz Aluminiumkettenstrebe Carbonkettenstrebe Siehe Schutz- blech auf Seite <?>. Gebondeter Bremsscheibenschutz – W5319596 Zur besseren Haftung die Rückseite der Schutzelemente und den Bereich des Rahmens, in dem Epoxidharz aufgetragen wird, mit Schleifpapier aufrauen und/oder Reste an den alten Schutzelementen an den Stellen entfernen, an denen Epoxidharz aufgetragen wird.
- Seite 14 2025 Rail+ Carbon und Aluminium – Gen 5 Schutzblech Schutzblech – W5318773 Schrauben, M4 x 10 mm...
- Seite 15 2025 Rail+ Carbon und Aluminium – Gen 5 Geschwindigkeitssensorkabel Carbonkettenstrebe Aluminiumkettenstrebe Geschwindigkeitssensorkabel, 815 mm – Kabelführungen – W5318735 Bosch Teile-Nr. EB11.200.012 Geschwindigkeitssensor-Clip – W5319086 Magnet (nicht abgebildet) – W5252927 Schraube, M4 x 10 mm – W1052364 Integrierte Geschwindigkeitssensor-Kemme – W5319005...
-
Seite 16: System Controller
2025 Rail+ Carbon und Aluminium – Gen 5 System Controller Kabel in die mittlere Führung einsetzen. System Controller – Bosch Teile-Nr. EB13.100.000 Schraube, M4 x 28,5 mm Display-Adapter – W5318892 Kabel für System Controller, 1.300 mm – Bosch Teile-Nr. EB12.120.006... -
Seite 17: Ladeanschluss
2025 Rail+ Carbon und Aluminium – Gen 5 Ladeanschluss Tunnel für Vario- sattelstützenzug Ladeanschlusskabel, 350 mm – Bosch Teile-Nr. Ladeanschlussklappe EB12.120.04A – 5333674 Das Ladeanschlusskabel mit Kabelbindern am Schrauben, M3 x 10 mm Tunnel für den Variosattelstützenzug befestigen. O-Ring –... -
Seite 18: Motoranschluss, Schrauben Und Abdeckung
2025 Rail+ Carbon und Aluminium – Gen 5 Motoranschluss, Schrauben und Abdeckung Vor dem Einbau in den Rahmen 4 an 5 an- bringen. Anweisungen zur Montage des Motors sowie Angaben zu den Anzugsdrehmomenten findest du im Bosch Händlerhandbuch, das im Bosch Händlerportal verfügbar ist. Kurze Motorbolzen, M8 x 68,7 mm –... -
Seite 19: Einstellen Der Progression
2025 Rail+ Carbon und Aluminium – Gen 5 Einstellen der Progression Der Dämpferprogressions-Chip kann umgedreht werden, um das Dämpferverhalten auf das Gelände oder den Fahrstil ab- zustimmen. Angaben zu den Anzugsdrehmomenten siehe Anziehreihenfolge auf Seite 20 % Progression (weicher) 25 % Progression (härter) Reaktionsschneller bei mittelharten, schnellen Mehr Durchschlagsresistenz bei Stößen... -
Seite 20: Technische Daten
27.5 x 2.5 HINWEIS: Tatsächliche Reifenmaße können abweichen. Eine ausreichende Reifenfreiheit zum Rahmen muss stets sichergestellt werden. Reifen in nicht geeigneten Größen können den Rahmen beschädigen. Trek empfie- hlt einen seitlichen und oberen Abstand zum Rahmen Aluminium Max. Einstecktiefe Carbon (mm) von mindestens 6 mm.
