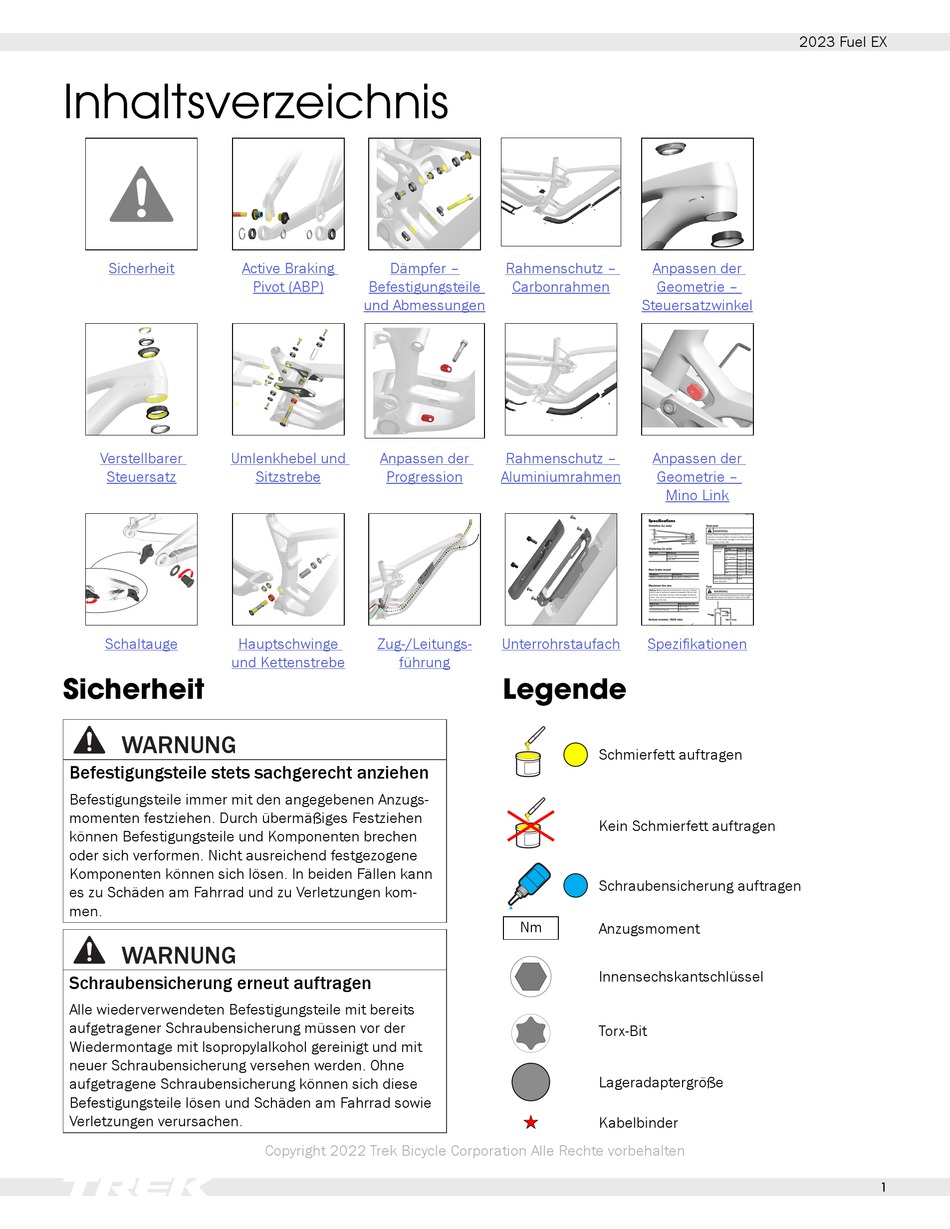

Inhaltsverzeichnis

Sicherheit

Verstellbarer Umlenkhebel und
Steuersatz
Schaltauge Hauptschwinge
und Kettenstrebe
Sicherheit
WARNUNG
Befestigungsteile stets sachgerecht anziehen
Befestigungsteile immer mit den angegebenen Anzugs-
momenten festziehen. Durch übermäßiges Festziehen
können Befestigungsteile und Komponenten brechen
oder sich verformen. Nicht ausreichend festgezogene
Komponenten können sich lösen. In beiden Fällen kann
es zu Schäden am Fahrrad und zu Verletzungen kom-
men.
WARNUNG
Schraubensicherung erneut auftragen
Alle wiederverwendeten Befestigungsteile mit bereits
aufgetragener Schraubensicherung müssen vor der
Wiedermontage mit Isopropylalkohol gereinigt und mit
neuer Schraubensicherung versehen werden. Ohne
aufgetragene Schraubensicherung können sich diese
Befestigungsteile lösen und Schäden am Fahrrad sowie
Verletzungen verursachen.
Active Braking Dämpfer –
Pivot (ABP) Befestigungsteile
und Abmessungen
Anpassen der
Sitzstrebe Progression
Zug-/Leitungs-
führung
Copyright 2022 Trek Bicycle Corporation Alle Rechte vorbehalten
Rahmenschutz – Anpassen der
Carbonrahmen Geometrie –
Steuersatzwinkel
Rahmenschutz – Anpassen der
Aluminiumrahmen Geometrie –
Mino Link
Specifications
Chainline (1x only)
55mm
Chainring (1x only)
Minimum Maximum
28T Round: 34T
Oval: 32T
Rear brake mount
Minimum Maximum
180mm, direct mount Adaptable to 203mm
Maximum tire size
Notice: Measurements of actual tires may vary. Always
verify there is sufficient clearance between the tire and
the frame. Improper tire size could damage the bicycle
frame. Trek recommends 6mm clearance above and on
the sides of the tire.
Wheel set Maximum tire size
29" 29" x 2.5"
27.5" (XS and S frame) 27.5" x 2.5"
Bottom bracket /ISCG tabs
Unterrohrstaufach Spezifikationen
Bottom bracket ISCG tabs
BSA 73 ISCG 05, 3 bolt
Legende
Schmierfett auftragen
Kein Schmierfett auftragen
Schraubensicherung auftragen
Nm
Anzugsmoment
Innensechskantschlüssel
Torx-Bit
Lageradaptergröße
  Kabelbinder
2023 Fuel EX
2023 Fuel EX
Seat post
WARNING
Always follow the seatpost manufacturer's minimum
insertion recommendation. Failure to follow the recom-
mendation could cause damage to the seatpost and
result in injury to the rider.
Measurement
Maximum Frame Carbon Aluminum
insertion
XS 205mm 180mm
S (27.9" and
225mm 210mm
29" wheels)
M 255mm 240mm
ML 266mm 250mm
L 281mm 265mm
XL 316mm 300mm
XXL — 330mm
Seat tube inside diameter 34.9
Seat tube post clamp 39.5
outer diameter
Fork
WARNING
Exceeding the recommended maximum fork length could
damage the bicycle and result in injury to the rider.
Travel
Sag
Axle to Crown
Frame/ Axle to Race Travel
Wheel Size (mm) (mm)
XS and S / Recommended 534 140
27.5" wheels Maximum 550 150
S, M, ML, L, XL, XXL / Recommended 562 150
Maximum 578 160
29" wheels
Refer to the suspension setup card included with your bike
or the suspension calculator at
trekbikes.com/suspension-calculator.
