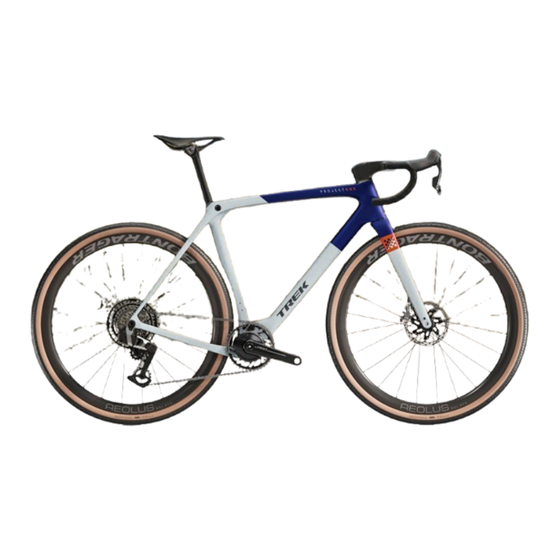

Inhaltszusammenfassung für Trek 2025 CHECKMATE
- Seite 1 2025 CHECKMATE WARTUNGSHANDBUCH...
- Seite 2 Montage des Montage des RCS Pro Montage des RCS Race RCS Universal Rahmen Sattelstütze IsoSpeed Wartung von Rahmenschutz Rahmenaufnahmen Flaschenhal- IsoSpeed teradapter Triangle Adventure-Tasche Universalschaltauge Kettenführung Umwerferaufnahme Technische Daten Rahmentaschen (UDH) und Achsen Copyright 2024 Trek Bicycle Corporation Alle Rechte vorbehalten...
- Seite 3 Komponenten (wie etwa die Bremssättel). Wende Anzugsdrehmoment dich für weitere Informationen an den jeweiligen Hersteller. Ersatzteile Angemessene Menge Schraubensi- Trek empfiehlt, ausschließlich von Trek genutzte OEM- cherung auftragen Ersatzteile (Originalteile der jeweiligen Hersteller) zu verwenden. Weitere Informationen Bontrager-Schmierfett auftragen Das Handbuch für dieses Modell steht auf...
- Seite 4 2025 Checkmate Kabel-/Leitungsverlegung – Di2 (12-fach) 1fach 2fach Kabeldichtungen – W5268283 HR-Bremsleitung Akkuhalterung – W5290297 VR-Bremsleitung Akku – *BT-DN300 Hinteres Di2-Kabel (500 mm) EW-SD300-I* Hüllenmanschette aus Schaumstoff – W528082 Vorderes Di2-Kabel (750 mm) Lochstopfen – W600209 Spaltring – W5315339 *Shimano-Teilenummer...
- Seite 5 2025 Checkmate Kabel-/Leitungsverlegung – Di2 (12-fach): Anleitung Die Leitung der Hinterradbremse durch den Rahmen Den Akku in die Akkuhalterung einsetzen und die führen. Die Leitung der Vorderradbremse durch die Halterung samt Akku in die Sattelstütze einführen. Gabel führen. Die Hüllenmanschette über die Hülle der Hinterradbremsleitung ziehen, bis sie komplett im Steuerrohr sitzt.
- Seite 6 2025 Checkmate Kabel-/Leitungsverlegung – Di2 (11-fach) 2fach 1fach Rechter Schalthebel Umwerfer Schaltwerk Hüllenmanschette aus Schaumstoff – W528082 HR-Bremsleitung Di2-Kabel VR-Bremsleitung Verteilerbox A – *EW-RS910 Spaltring – W5315339 Verteilerbox B – *SM-JC41 Zughüllenmanschette – W330578 Lochstopfen – W600209 Kabeldichtungen – W5268283 *Shimano-Teilenummer Akkuhalterung –...
- Seite 7 2025 Checkmate Kabel-/Leitungsverlegung – Di2 (11-fach): Anleitung Die Leitung der Hinterradbremse durch den Rahmen Den Akku in die Akkuhalterung einsetzen und die führen. Die Leitung der Vorderradbremse durch die Halterung samt Akku in die Sattelstütze einführen. Gabel führen. Die Hüllenmanschette über die Hülle der Hinterradbremsleitung ziehen, bis sie komplett im Steuerrohr sitzt.
- Seite 8 2025 Checkmate Kabel-/Leitungsverlegung – AXS Lochstopfen – W600209 HR-Bremsleitung VR-Bremsleitung Spaltring – W5315339 Hüllenmanschette aus Schaumstoff – W528082 Zughüllenmanschette – W330578...
- Seite 9 2025 Checkmate Kabel-/Leitungsverlegung – AXS: Anleitung Die Leitung der Hinterradbremse durch den Rahmen Das Innenlager über der HR-Bremsleitung einsetzen. führen. Die Leitung der Vorderradbremse durch die HINWEIS: Dieser Rahmen ist für eine Verlegung Gabel führen. der HR-Bremsleitung unterhalb des Innenlagers konstruiert.
- Seite 10 2025 Checkmate RCS Race – Steuersatz HINWEIS: Der RCS Race Steuersatz ist ausschließlich mit einer elektronischen Schaltung kompatibel. ≤4 Nm 5,2 Nm 9-10 Nm 5,2 Nm 6,5 mm 2,5 mm Spacer (15 mm) – W5316080 Schraube (M6 x 35 mm) Spaltring – W5315339 Steuersatzkappe W547432 Steuersatzlager –...
- Seite 11 2025 Checkmate RCS Race – Spacer HINWEIS: Werden Spacer unterhalb des Vorbaus entfernt, müssen Spacer mit derselben Höhe oberhalb des Vorbaus hinzugefügt oder der Gabelschaft gekürzt Expander- werden. stopfen- flansch WARNUNG Ober- oder unterhalb des Vorbaus darf die maximale Spacer-Höhe von belschaft 40 mm nicht überschritten werden.
- Seite 12 2025 Checkmate Blendr-Sockel 0,5 Nm Wahoo 4 Nm 0,5 Nm 4 Nm Garmin Schraube (M5 x 16 mm) Schraube (M5 x 16 mm) Schraube (M4 x 10 mm) 5325346 Schrauben (M3 x 2 mm) Trägerplatte Gelenk Reflektorbefestigung Puck-Adapter für Garmin – 5266373...
- Seite 13 2025 Checkmate Montage des RCS Race Vor Beginn der Arbeiten: • Schaltwerk (und Umwerfer) und Bremssättel montieren. • Alle Züge/Kabel/Leitungen durch den Rahmen bzw. die Gabel führen und mit dem Schaltwerk (und dem Umwerfer) sowie den Bremssätteln verbinden. • Sicherstellen, dass der Gabelschaft die richtige Länge für die Stack/Spacer-Höhe hat (siehe RCS Race –...
- Seite 14 2025 Checkmate Montage des RCS Race (Fortsetzung) Die Spacer auf den Gabelschaft schieben. Etwa Die Lenker/Vorbau-Einheit auf den Gabelschaft 40 mm der HR-Bremsleitung in den Rahmen schieben. schieben, damit sich der Lenker frei drehen kann. Vor der Montage der Lenker/Vorbau-Einheit wenn gewünscht die Abdeckung...
- Seite 15 2025 Checkmate RCS Pro – Steuersatz ≤4 Nm 5,2 Nm 5,2 Nm 4 Nm 9-10 Nm 7° -7° 7°, 60/70 mm – W5274602 -7°, 60/70/80 mm – W5274599 1,5 Nm -7°, 90/100/110 mm – W5274600 7°, 80/90/100 mm – W5274603 -7°, 120/130/140 mm – W5274601 Lager – W5322818...
- Seite 16 2025 Checkmate RCS Pro – Spacer HINWEIS: Werden Spacer unterhalb des Vorbaus entfernt, müssen Spacer mit derselben Höhe oberhalb des Vorbaus hinzugefügt oder der Gabelschaft gekürzt Expander- werden. stopfen- flansch WARNUNG Ober- oder unterhalb des Vorbaus darf die maximale Spacer-Höhe von Gabelschaft 40 mm nicht überschritten werden.
- Seite 17 2025 Checkmate Montage des RCS Pro Vor Beginn der Arbeiten: • Schaltwerk (und Umwerfer) und Bremssättel montieren. • Alle Züge/Kabel/Leitungen durch den Rahmen bzw. die Gabel führen und mit dem Schaltwerk (und dem Umwerfer) sowie den Bremssätteln verbinden. • Sicherstellen, dass der Gabelschaft die richtige Länge für die Stack/Spacer-Höhe hat (siehe RCS Pro –...
- Seite 18 2025 Checkmate Montage des RCS Pro (Fortsetzung) Die Spacer auf den Gabelschaft schieben. Etwa Die Steuersatzkappe und die Steuersatzschraube 40 mm der HR-Bremsleitung in den Rahmen montieren. schieben, damit sich der Lenker frei drehen kann. ≤4 Nm Kerbe Bei Spacern über dem Vorbau einen Standard-Deckel (ohne Kerbe) verwenden.
- Seite 19 2025 Checkmate Montage des RCS Pro (Fortsetzung) 10. Beide Vorbauschrauben abwechselnd bis zum ange- gebenen Anzugsdrehmoment festziehen. 5,2 Nm 11. Die Kabelabdeckung einsetzen. VR-Bremsleitung HR-Bremsleitung Standard Motorrad 12. Die Schraube einschrauben. 1,5 Nm...
- Seite 20 2025 Checkmate RCS Universal – Steuersatz ≤4 Nm 9-10 Nm Schraube (M6 x 35 mm) Expanderstopfen W547432 Steuersatzkappe 5 mm – 5253930 Spacer (1 1/8"/28,6 mm) 10 mm – 5253931 Lagerabdeckung 5328901 Lagerabdeckungsdichtung Spaltring – W5315339 Lager – W5322818...
- Seite 21 2025 Checkmate RCS Universal – Spacer HINWEIS: Werden Spacer unterhalb des Vorbaus entfernt, müssen Spacer mit derselben Höhe oberhalb des Vorbaus hinzugefügt oder der Gabelschaft gekürzt Expander- werden. stopfen- flansch WARNUNG Ober- oder unterhalb des Vorbaus darf die maximale Spacer-Höhe von belschaft 40 mm nicht überschritten werden.
- Seite 22 2025 Checkmate Montage des RCS Universal Vor Beginn der Arbeiten: • Schaltwerk (und Umwerfer) und Bremssättel montieren. • Alle Züge/Kabel/Leitungen durch den Rahmen bzw. die Gabel führen und mit dem Schaltwerk (und dem Umwerfer) sowie den Bremssätteln verbinden. • Sicherstellen, dass der Gabelschaft die richtige Länge für die Stack/Spacer-Höhe hat (siehe RCS Universal –...
- Seite 23 2025 Checkmate Montage des RCS Universal (Fortsetzung) Die Bremsleitungen durch die Lagerabdeckung Die Steuersatzkappe und die Steuersatzschraube führen. Die Lagerabdeckung auf den Gabelschaft montieren. schieben. ≤4 Nm HR-Bremsleitung VR-Bremsleitung Die Spacer und den Vorbau auf den Gabelschaft schieben. HINWEIS: Darauf achten, dass sich mindestens ein Spacer oberhalb des Vorbaus befindet (sofern der Vorbau nicht über einen integrierten Spacer verfügt).
- Seite 24 2025 Checkmate Sattelstütze 16 Nm Min. Einstecktiefe 280 x 5 mm – W5285077 280 x 20 mm – W5285075 Die Sattelstütze muss so weit in das Sitzrohr eingeführt Sattelstütze 320 x 5 mm – W5285078 werden, dass sich die Mindesteinstecktiefenlinie am oder unter dem Oberrohr befindet (wie unten abgebildet).
- Seite 25 2025 Checkmate IsoSpeed 0,5 Nm 10.5 Nm 7 Nm WICHTIG: Diese Schraube nur dann entfernen, wenn das IsoSpeed gewartet oder Teile ausgetauscht werden (sie sichert die Zunge). T-Mutter – W5260276 Drehgelenkachse Unterlegscheibe (M6) – W5314459 Federring Schraube, T25, manipulationsgesichert Unterlegscheibe 5328243 (M6 x 16 mm) – W5280089 Schrauben (M3 x 8 mm) –...
- Seite 26 2025 Checkmate Wartung von IsoSpeed HINWEIS: Am IsoSpeed keine Wartungsarbeiten Die Zunge und die beiden Bundbuchsen ausbauen. durchführen. Nur dann an den IsoSpeed- Die Wellenscheibe und die Bundbuchsen entsorgen. Befestigungsmitteln arbeiten, wenn Teile ausgetauscht TIPP: Die Bundbuchsen mithilfe eines Schraubendre- werden müssen.
- Seite 27 2025 Checkmate IsoSpeed-Wartung (Forts.) Den Keil schmieren. 10. Die Abdeckung montieren. HINWEIS: Darauf achten, dass kein Schmierfett an andere Oberflächen gelangt, da dies zu Schäden an Komponenten führen kann. Darauf achten, dass diese Lasche sich im Rahmen befindet. 11. Schraubensicherung (fest) auf die Gewinde des Dreh- gelenkbolzens auftragen.
- Seite 28 2025 Checkmate IsoSpeed-Wartung (Forts.) 12. Die Wellenscheibe, die Drehgelenkachse und den 15. Die Zungenschraube festziehen. Drehgelenkbolzen an den unten gekennzeichneten Stellen schmieren. WICHTIG: Kein Schmierfett auf die Rahmenauss- parungen oder Buchsen oder die Drehgelenkachse auftragen. 7 Nm 16. Abdeckung und Deckel montieren.
- Seite 29 2025 Checkmate Rahmenschutz Diese Löcher zuerst ausrichten. Unterrohrschutz – W5316530 Montage des Unterrohr-Rahmenschutz- Die Rahmenoberfläche dort mit Isopropylalkohol reinigen, wo der Schutz angebracht werden soll. Den Alkohol vor dem Anbringen der Schutzelemente abtrocknen lassen. HINWEIS: Nicht den gesamten Rahmen mit Isopro- pylalkohol reinigen, da dieser die Lackierung bes- chädigen kann.
- Seite 30 2025 Checkmate Rahmenaufnahmen HINWEIS: An Rahmen der Größe M und größer befindet sich ein zusätzlicher Montagepunkt. XS / S M – XL 0,5 Nm 0,5 Nm 2,5 Nm 0,5 Nm 0,5 Nm 2,5 Nm XS/S – W595608 Stopfen (M5) – W308963 XS / S M –...
- Seite 31 2025 Checkmate Flaschenhalteradapter Zur Montage von drei Flaschenhaltern im Rahmendreieck den/die Adapter verwenden. HINWEIS: Die Montage von drei Flaschenhaltern im Rahmendreieck ist nur ab Größe S und größer möglich. *RAHMENGRÖSSE S unten abgebildet Nur Rahmen Größe S 2,5 Nm 2,5 Nm 2,5 Nm 2,5 Nm...
- Seite 32 2025 Checkmate Triangle Rahmentasche HINWEIS: Triangle Rahmentaschen werden als Zubehör angeboten. Die Abbildungen unten zeigen, welche Flaschengrößen bei montierter Rahmentasche verwendet werden können. M – L Flügelschrauben – 5324792 444-ml-Flasche 621-ml-Flasche 769-ml-Flasche 1006-ml-Flasche Triangle Rahmentasche, XS/S (1 l) – 5323152 Triangle Rahmentasche, M/M-L (1,3 l) –...
- Seite 33 2025 Checkmate Adventure-Tasche HINWEIS: Adventure Taschen werden als Zubehör angeboten. Die Abbildungen unten zeigen, welche Flaschengrößen bei montierter Rahmentasche verwendet werden können. Nicht kompatibel Nicht kompatibel M – L Flügelschrauben – 5324792 444-ml-Flasche 621-ml-Flasche 769-ml-Flasche 1006-ml-Flasche Adventure Tasche, M (2 l) – 5323148 Adventure Tasche, M-L (2,6 l) –...
- Seite 34 2025 Checkmate Universalschaltauge (UDH) und Achsen 10 Nm 25 Nm 10 Nm Switch-Hebel (schwarz) – W5312899* Hinterradachse (M12 x 166 mm) – W5312169* *farblich passendes Teil – siehe trekbikes.com für vollstän- Schaltauge dige Liste W5271424 Unterlegscheibe (25 mm) Schraube (M12 x 16 mm)
- Seite 35 2025 Checkmate Kettenführung HINWEIS: Diese Kettenführung ist mit inneren Kettenblättern mit 44Z und kleiner kompatibel. Abstand zur Kette 1 Nm 1 mm 3 Nm Hohe Position Tiefe Position Kettenblatt 34Z-44Z Kettenblatt 30Z-40Z Trägerplatte Träger 5320962 Schraube (M4 x 22 mm) Schraube (M5 x 16 mm) – 5328801...
- Seite 36 2025 Checkmate Umwerferaufnahme 3 Nm Nur 1fach-Antrieb Festziehen bis bündig Schrauben (M4 x 10 mm) 5320961 Umwerferaufnahme Einstellschrauben (M4 x 8 mm) –5320962...
- Seite 37 2025 Checkmate Technische Daten Rahmen Bremsleitungslängen HINWEIS: Die unten stehenden Längen basieren auf Checkmate einem Lenker mit den Maßen 44 cm x 100 mm handlebar mit 40 mm Spacer-Höhe. Vorn 100 mm Nabeneinbaubreite Hinten 142 mm Rahmen- Hinterradbremse Vorderrad- Oberer 28,6 mm Außendurchmesser Ga-...
