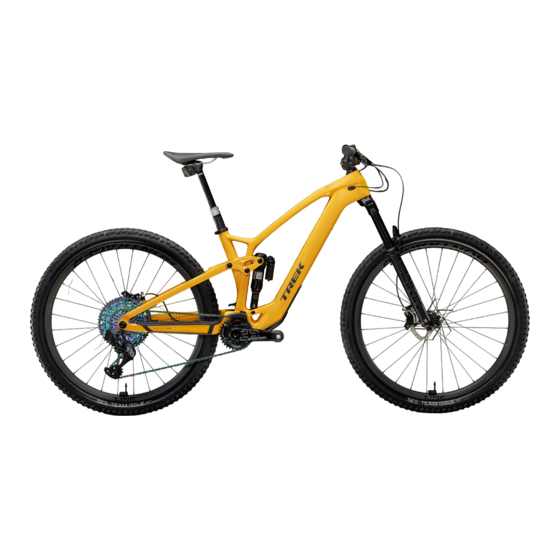

- Seite 1 2023 FUEL EXE WARTUNGSHANDBUCH Rev 4 September 2023...
-
Seite 2: Inhaltsverzeichnis
Notice: Measurements of actual tires may vary. Always verify there is sufficient clearance between the tire and the frame. Improper tire size could damage the bicycle frame. Trek recommends 6mm clearance above and on the sides of the tire. Frame/Size... -
Seite 3: Sicherheit
2023 Fuel EXe Sicherheit Legende WARNUNG Befestigungsteile stets sachgerecht anziehen Schmierfett auftragen Befestigungsteile immer mit den angegebenen Anzugs- drehmomenten festziehen. Durch übermäßiges Festzie- hen können Befestigungsteile und Komponenten brech- en oder sich verformen. Nicht ausreichend festgezogene Kein Schmierfett auftragen Komponenten können sich lösen. In beiden Fällen kann dies zu Schäden am Fahrrad sowie zu Stürzen mit Ver-... -
Seite 4: Schaltauge
2023 Fuel EXe Schaltauge 25 Nm Schaltauge Unterlegscheibe, 30 mm – W5271425 Schraube Werkzeuge • 8-mm-Innensechskantschlüssel • Drehmomentschlüssel für Linksgewinde und 8-mm-Innensechskanteinsatz HINWEIS: Nicht zu fest anziehen. Eine zu fest angezo- WARNUNG gene Schraube kann das Schaltauge beschädigen. Kein Schmierfett auf Schaltauge oder Schaltaugen- Weitere Informationen über das UDH findest du in der... -
Seite 5: Active Braking Pivot (Abp)
2023 Fuel EXe Active Braking Pivot (ABP) 20x30 20x30 Werkzeuge Hebel — W573860 • Lagereinpresswerkzeug Steckachse — W583469 • Werkzeug für Kassettenverschlussring • Schmierfett ABP-Schraube auf Nichtan- • Schraubensicherung triebsseite — W5251141 Haltering — W5251279 – W5272776 Lager — W5256340 ABP-Führungsmutter, Nichtan-... -
Seite 6: Umlenkhebel Und Sitzstrebe
2023 Fuel EXe Umlenkhebel und Sitzstrebe 4 mm 8 Nm 12x21 12x21 12x21 4 mm Wichtig: Antriebsseitiges Lager zuerst montieren. 12x21 Anziehreihenfolge 4 mm Wichtig: Alle Schrauben und Muttern leicht anziehen und anschließend in der unten abgebildeten Reihenfolge festziehen. Um das korrekte Drehmoment an allen Schrauben zu erreichen, müssen die Umlenkhebelklemmschrauben (8) zuletzt angezo-... -
Seite 7: Hauptschwinge Und Kettenstrebe
2023 Fuel EXe Hauptschwinge und Kettenstrebe 15 Nm 5 mm 17x26 17x26 Wichtig: Antriebsseitiges La- ger zuerst montieren 15 Nm 5 mm Werkzeuge Hauptschwingenachse — W5270022 • Lagereinpresswerkzeug Rahmen-Spacer — W440921 • 5-mm-Innensechskantschlüssel • Drehmomentschlüssel mit 5-mm-Innensechskantein- Lager — W5256338 satz •... -
Seite 8: Dämpfer - Befestigungsteile Und Abmessungen
2023 Fuel EXe Dämpfer — Befestigungsteile und Abmessungen Dämpferabmessungen Einbaulänge: 205 mm Dämpferhub: 60 mm 5 mm Breite oben: 54 x 10 mm 12x21 17 Nm Breite unten: 40 x 8 mm 12x21 5 mm 6 mm 17 Nm 15 Nm Werkzeuge •... -
Seite 9: Geometrieanpassung
2023 Fuel EXe Geometrieanpassung Durch Umdrehen der Mino Link-Chips kann die Bike-Geometrie an den Fahrstil bzw. das Gelände angepasst werden. Steilerer Lenkwinkel Flacherer Lenkwinkel 0.5° Mino Link in der hohen Stellung Mino Link in der tiefen Stellung • Für ein agileres Handling wandert die Gabel näher •... -
Seite 10: Kabelverlegung Für Bremsen, Schaltwerk Und Variosattelstütze
2023 Fuel EXe Kabelverlegung für Bremsen, Schaltwerk und Variosattelstütze Kabeltunnel 0,5 Nm 0,5 Nm Zug für Variosattelstütze 1. Akkuabdeckung, Zugangsdeckel und Akku entfernen (siehe Ein- und Ausbau des Akkus auf Seite 19. 2. Das Kabel von unten durch die Sattelstütze und durch die Kabelschiene im Unterrohr nach oben führen. -
Seite 11: Rahmenschutz Und Trinkflaschenbefestigung
2023 Fuel EXe Rahmenschutz und Trinkflaschenbefestigung 2 Nm 2 Nm 5 Nm 5 Nm 1 Nm 2 Nm M6 x 20 M4 x 6 M5 x 8 Sitzstrebenschutz zum Aufkleben — W5271371 10 Kettenstrebenschutz — W5271370 Bremsleitungsschutz zum Aufkleben —... -
Seite 12: Ladeanschlussabdeckung
2023 Fuel EXe Ladeanschlussabdeckung Tipp: Du weißt nicht genau, ob du einen T8 Torx-Schlüssel hast? Bev- or du einen neuen kaufst, sieh in deinem SRAM-Entlüftungskit nach, 0,8 Nm ob dort einer dabei ist. Schrauben, M2,5 x 8 mm Tipp zum Austausch –... -
Seite 13: Remote, Display Und Smart Box
2023 Fuel EXe Remote, Display und Smart Box Detaillierte Serviceanweisungen siehe: TQ Serviceanleitungen unter tq-ebike.com/en/support/manuals. Bikes ohne TQ Smart Box 0,5 Nm 1 Nm Bikes mit TQ Smart Box Mit AXS ausgestattete Bikes kommen mit 0,5 Nm der Smart Box von TQ. -
Seite 14: Verkabelung Und Kabelschiene
2023 Fuel EXe Verkabelung und Kabelschiene 1 Nm Tipp zum Austausch der Kabelschiene Rundkopfschrauben — W575056 Kabelschiene — W5274993 T-Gleitmutter — W5283261 Ladebuchsenhalterung — W5274996 Schrauben — W545633 Kein Fett auf die Führung Kabelstrang — 5289573 aufbringen. Zugangsdeckel — W5271943 Schrauben —... -
Seite 15: Antriebseinheit
2023 Fuel EXe Antriebseinheit Detaillierte Serviceanweisungen siehe: TQ Serviceanleitungen unter tq-ebike.com/en/support/manuals. Hinweis: Vor der Montage des Kettenblatts (Spider) oder Verschlussrings die beigelegte Schutzhülse auf die Tretlag- erachse aufsetzen. Bei Nichtverwendung der Hülse kann die Dichtung am Verschlussring beschädigt werden, sodass Wasser in den Motor eindringen und diesen beschädigen... -
Seite 16: Ausgleichsschrauben Einstellen
2023 Fuel EXe Ausgleichsschrauben einstellen Wie unten dargestellt, vor Einbau der Ersatz-Antriebseinheit die Ausgleichsschrauben (festziehen oder lösen) auf den Rahmen einstellen HINWEIS: Die Ausgleichsschrauben nur einstellen, wenn die Antriebseinheit ersetzt wird. -
Seite 17: Kurbelgarnitur Wieder Montieren
2023 Fuel EXe Kurbelgarnitur wieder montieren Hinweis: Ein CWP-7 Kurbelabzieher kann beim Ausbau einiger Kurbelarmtypen hilfreich sein. Das TQ-System ist so ausgelegt, dass die Montage der Kurbel in vertikal aufrechter Position und ausgerichtet an den Einker- bungen auf der Achse zu montieren ist. Werden die Kurbeln in einer anderen Position montiert, läuft die Antriebseinheit für einige hundert Meter unrund, bis das System die Position der Kurbeln neu erlernt hat. - Seite 18 2023 Fuel EXe Geschwindigkeitssensor Detaillierte Serviceanweisungen siehe: TQ Serviceanleitungen unter tq-ebike.com/en/support/manuals. 1 Nm 1 – 8 mm Tipp zum Austausch Geschwindigkeitssensorkabel und Clip — 5289567 Schraube, M4 x 6 mm — W575056 1. Beim Entfernen des Kabels ein Werkzeug zur internen Zugverlegung zu Hilfe nehmen.
-
Seite 19: Akku
2023 Fuel EXe Akku Detaillierte Serviceanweisungen siehe: TQ Serviceanleitungen unter: tq-ebike.com/en/support/manuals. Lichtsensor LED-Ladestandsanzeige 1 Nm 1 Nm Schrauben — W581747 Werkzeuge Obere Akkuendkappe — W5298492 • 2,5-mm-Innensechskantschlüssel Montage Akku — 5289554 Hinweis: Den Griff in der aus der Abbildung oben ersicht- Untere Akkuendkappe —... -
Seite 20: Ein- Und Ausbau
2023 Fuel EXe Ein- und Ausbau des Akkus Ausbau des Akkus Wieder einbauen und die Schraube teilweise anziehen, um den Akku in Position zu halten. HINWEIS: Den Akku aus dem Rahmen herausführen. Nach Entfernen der letzten Akkubefestigungsschraube rutscht der Akku aus dem Rahmen. Damit er nicht zu Boden fällt, den Akku beim Herausschrauben der letzten Schraube mit einer Hand abstützen. -
Seite 21: Fahren Des Bikes Ohne Akku
2023 Fuel EXe Fahren des Bikes ohne Akku Der Akku sorgt dafür, dass die Motorabdeckung fixiert wird. Um das Bike ohne Akku zu fahren, muss zur Fixierung der Mo- torabdeckung die Klammermutter eingebaut werden. Die Klammermutter wird an der Innenseite der Akkuabdeckung aufbe-... -
Seite 22: Beleuchtung An Die Tq Smart Box Anschließen
2023 Fuel EXe Beleuchtung an die TQ Smart Box anschließen Ausgänge an Smart Box Beleuchtungsadapterkabel mit Micro A Steckverbinder Leuchten können an die TQ Smart Box angeschlossen und über den Fahrradakku betrieben werden. Die Stromversorgungsan- schlüsse der Smart Box müssen über das Händler-Servicetool aktiviert werden. -
Seite 23: Spezifikationen
Hinweis: Tatsächliche Reifenmaße können abweichen. Achse-zu-Krone Eine ausreichende Reifenfreiheit zum Rahmen muss stets sichergestellt werden. Reifen in nicht geeigneten Größen können den Rahmen beschädigen. Trek empfie- hlt einen seitlichen und oberen Abstand zum Rahmen von mindestens 6 mm. Rahmen/ Einbauhöhe (mm) Federweg Größe...
