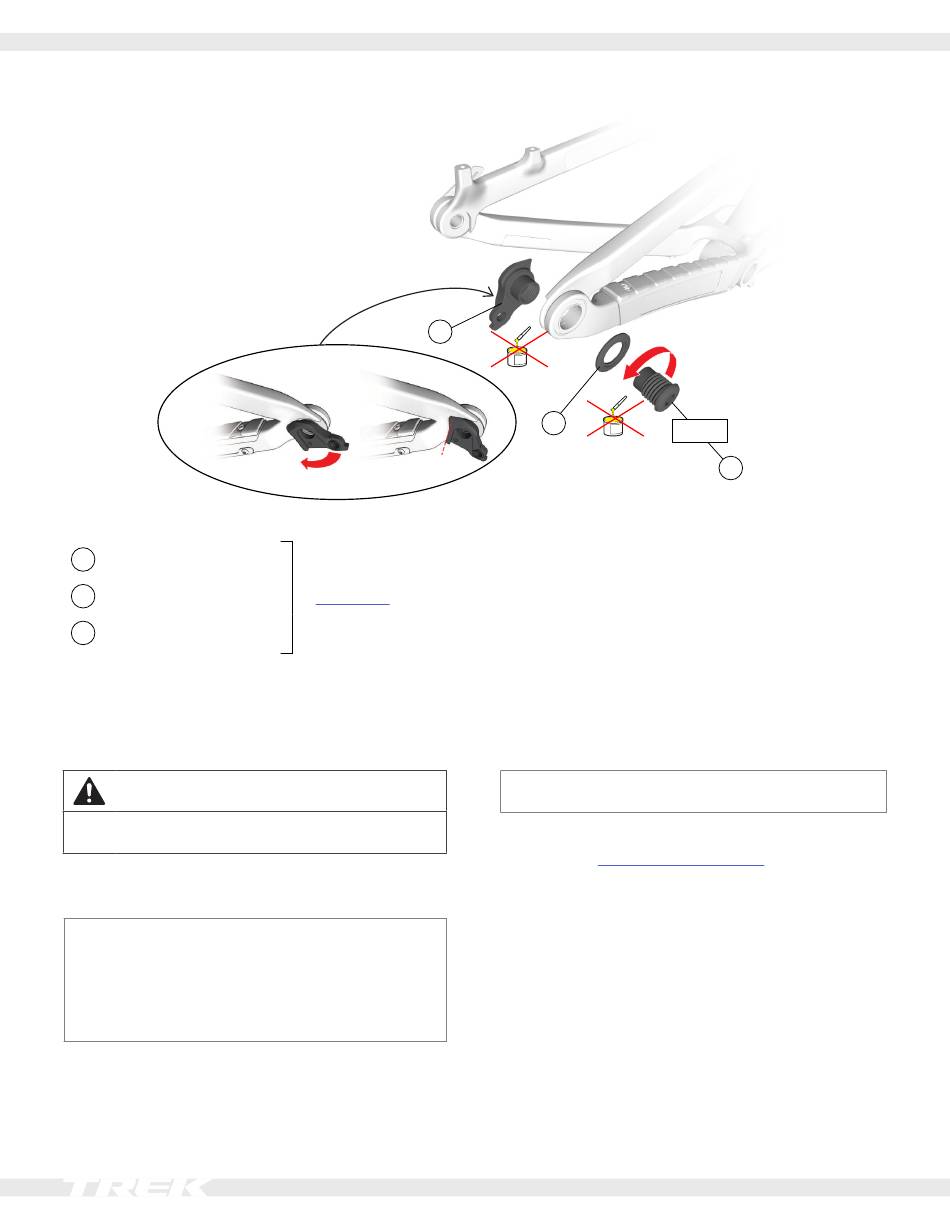

Schaltauge
1
Schaltauge
2
Unterlegscheibe, 30 mm
3
Schraube
Werkzeuge
• 8-mm-Innensechskantschlüssel
• Drehmomentschlüssel für Linksgewinde und 8-mm-Innensechskanteinsatz
WARNUNG
Kein Schmierfett auf Schaltauge oder Schaltaugen-
schraube auftragen.
Dieser Fahrradrahmen ist für ein UDH-Universalschaltauge
ausgelegt.
HINWEIS: Die Steckachse muss UDH-kompatibel sein
und die Maße M12 x 1,0 mit einem 12,7-mm-Gewinde
aufweisen.
HINWEIS: Die Unterlegscheibe ist rahmenspezifisch. Nur
die Unterlegscheibe in der angegebenen Größe verwen-
den.
1
–
W5271425
2
25 Nm
HINWEIS: Nicht zu fest anziehen. Eine zu fest angezo-
gene Schraube kann das Schaltauge beschädigen.
Weitere Informationen zu UDH sind in der SRAM-Betriebsa-
nleitung unter
www.sram.com zu finden.
2023 Fuel EX
3
3
