MONTAGE UND BETRIEBSVORBEREITUNG
LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS
GARDINEN, VORHÄNGEN, USW. BLOCKIERT WERDEN, DA DIES DIE LUFTZIRKULATION

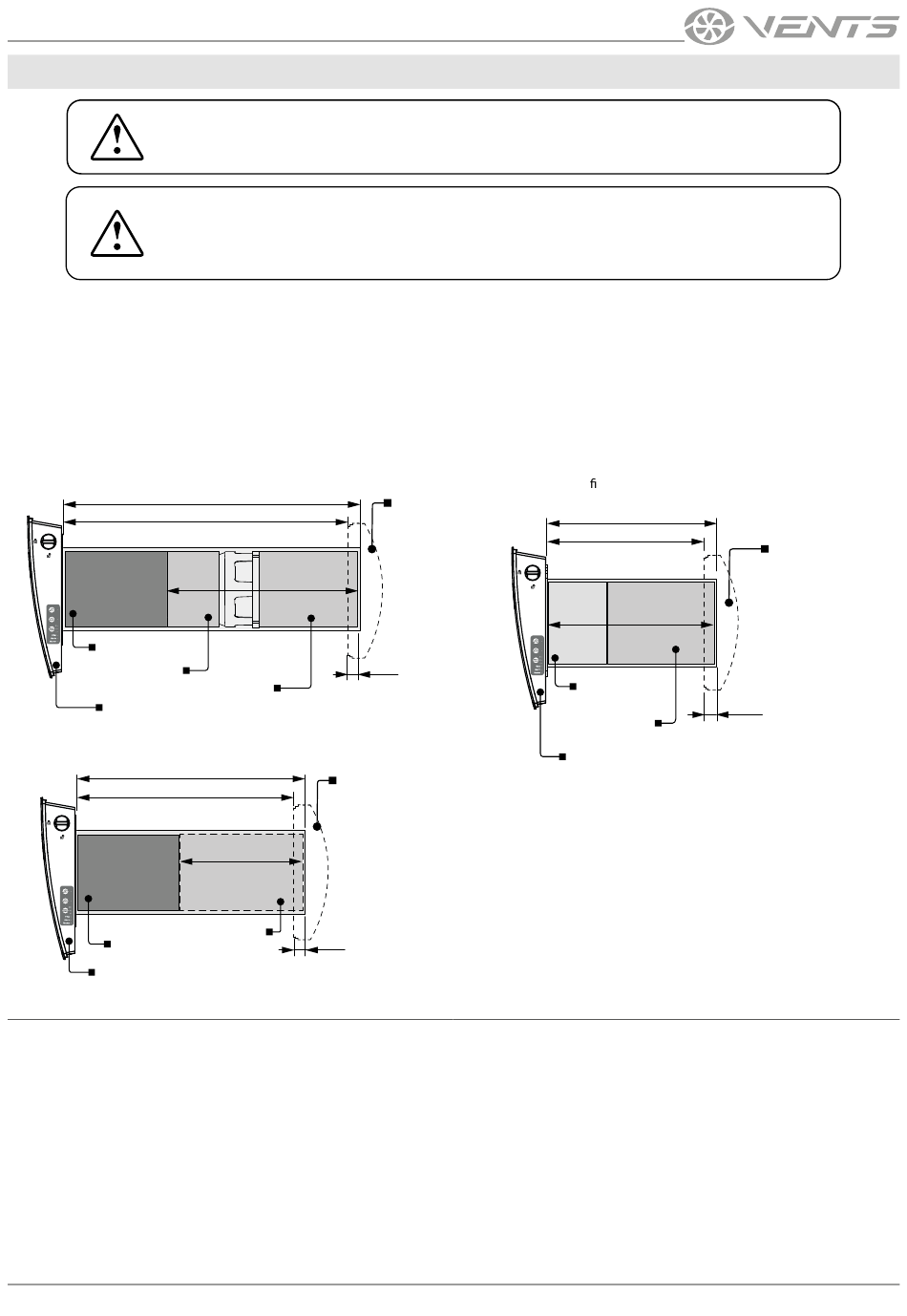

Die nachstehende Abbildung zeigt eine schematische Darstellung der Innenelemente der Lüftungsanlage entsprechend der Wanddicke.
Die Möglichkeit, die Lüftungsanlage in der Wand zu montieren, hängt von der Länge der Innenelemente und dem erforderlichen
Überstand A ab.
Die Länge der Innenelemente, der Durchmesser der erforderlichen Bohrung und die Mindestwanddicke, in die die Lüftungsanlage bei
Verwendung verschiedener Außenlüftungshauben eingebaut werden kann, sind in der folgenden Tabelle angegeben.
TwinFresh Style Wi-Fi
Länge des Lüftungsrohres
Wanddicke
Schalldämmmatte
Ventilatoreinheit
Wärmetauschereinheit
Innenelement
TwinFresh Style Wi-Fi mini
Länge des Lüftungsrohres
Wanddicke
Schalldämmmatte
Innenelement
Wenn die Wandstärke geringer ist als bei der Anordnung der Einheiten in der Wand, können Sie den Feinfilterhalter lösen und die
Lüftungsanlage ohne sie und ohne Schallschutzmaterial montieren, wie in der Abbildung oben gezeigt.
Bei dieser Montagevariante kann die Rückgewinnungseffizienz abnehmen und das Eindringen von Straßenlärm in den Raum zunehmen.
Außerdem erhöht sich dadurch der Geräuschpegel der Lüftungsanlage selbst.
www.ventilation-system.com
DAS LÜFTUNGSROHR DER INSTALLIERTEN LÜFTUNGSANLAGE DARF NICHT VON
Anordnung der Einheiten der Lüftungsanlage in der Wand
370 mm
Außenhaube
165 mm
Patrone
A
AUFMERKSAM DURCH!
BEEINTRÄCHTIGT.
TwinFresh Style Wi-Fi mit einer minimalen Wandstärke (ohne
Außenhaube
A
Fein lterhalter und Schalldämmmatte)
Länge des Lüftungsrohres
Wanddicke
310 mm
Ventilatoreinheit
Wärmetau-
schereinheit
Innenelement
Außenhaube
A
9
