TwinFresh Style Wi-Fi (mini) (Frost) (M)

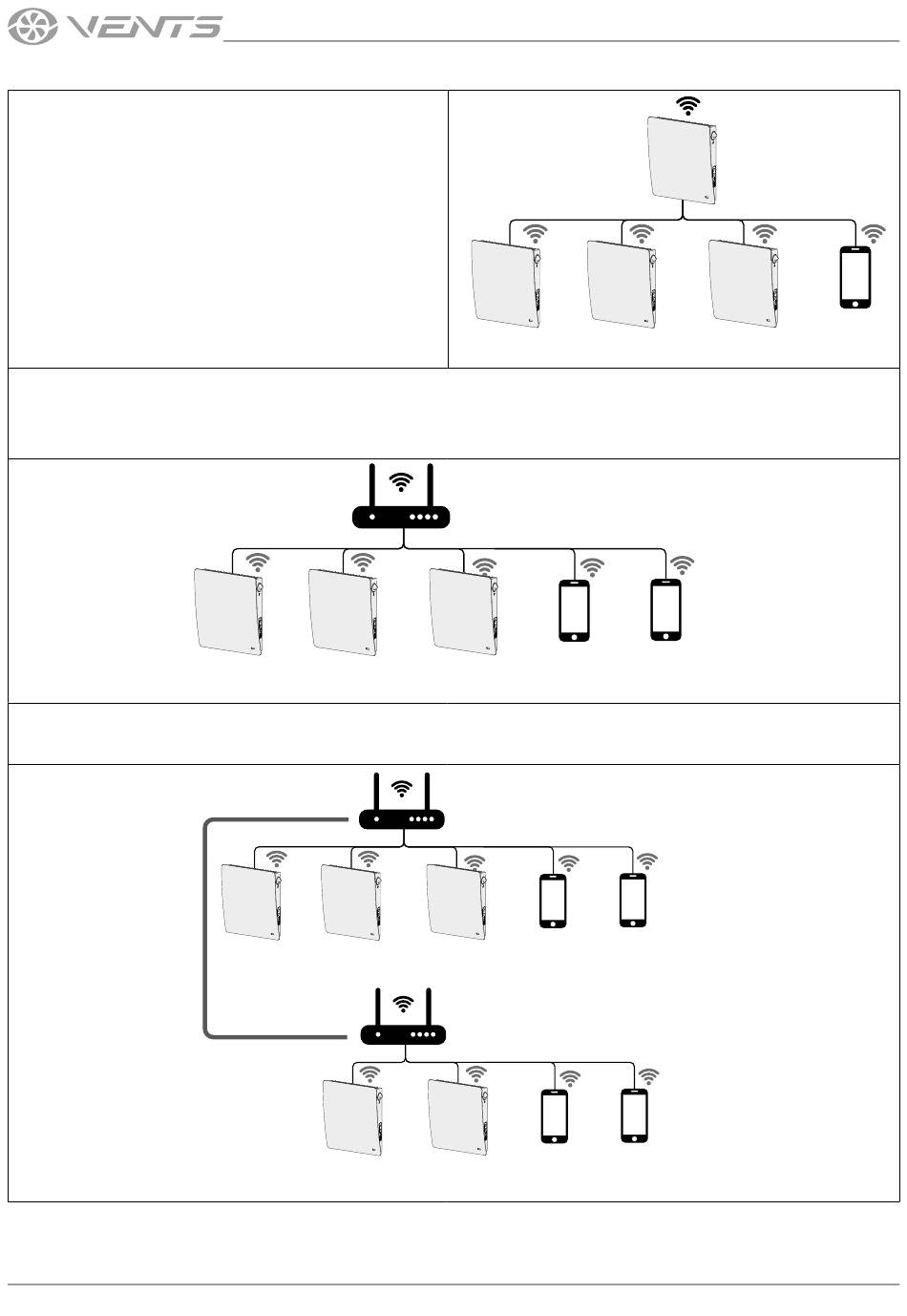

ANSCHLUSSSCHEMAS FÜR DIE DRAHTLOSE VERBINDUNG DER LÜFTUNGSANLAGEN
Anschlussschema 1
Anschluss von bis zu 8 Anlagen (Slave-Anlagen oder Mobilgeräte)
Master-Anlage
mit WLAN-Zugangspunkt
an die Master-Anlage mit eigenem WLAN-Zugangspunkt.
Wenn 8 Slave-Anlagen an die Master-Anlage mit einem eigenen
WLAN-Zugangspunkt angeschlossen sind, kann kein Mobilgerät
mehr angeschlossen werden!
...
Mobilgerät
Slave Nr.1
Slave Nr.2
Slave Nr.N
Anschlussschema 2
Die Master-Anlagen, die Slave-Anlagen und die Mobilgeräte werden an den WLAN-Zugangspunkt des Routers angeschlossen.
Dabei ist darauf zu achten, dass die Master-Anlage individuelle technische Beschränkungen bezüglich der Anzahl (N) der angeschlossenen
Slave-Anlagen haben kann.
Router
mit WLAN-Zugangspunkt
...
...
Mobilgerät
Mobilgerät
Master
Slave Nr.1
Slave Nr.N
Falls die Kapazität des Routers für den Anschluss einer erforderlichen Anzahl an Lüftungsanlagen nicht ausreichend ist, kann ein
zusätzlicher WLAN-Zugangspunkt für die restlichen Lüftungsanlagen verwendet werden Optional können einige Master-Anlagen an
das Netzwerk des Routers angeschlossen werden, um eine Zonensteuerung zu ermöglichen.
Router
mit WLAN-Zugangspunkt
...
...
Mobilgerät
Mobilgerät
Master
Slave Nr.1
Slave Nr.N
Zusätzlicher WLAN-Zugangspunkt
...
...
Mobilgerät
Mobilgerät
Slave Nr. N+1
Slave Nr. N+N
www.ventilation-system.com
20
