NETZANSCHLUSS
Das Gerät ist für den Anschluss an ein Wechselstromnetz mit einer Spannung von 100–240 V 50/60 Hz vorgesehen.
Für den elektrischen Anschluss ein Stromkabel mit einem Mindestquerschnitt von 0,5–0,75 mm2 oder ein Signalkabel mit einem
Mindestquerschnitt von 0,25 mm2 verwenden. Der angegebene Leiterquerschnitt dient nur als Referenz. Bei der Auswahl des passenden
Leitungsschutzschalters ist auf den maximalen Laststrom und die maximale Drahttemperatur zu achten, welche vom Leitertyp, der
Isolierung, Länge und Verlegungsart des Leiters abhängig sind.
Für sämtliche elektrische Anschlüsse ausschließlich Kupferleitungen verwenden.
Stellen Sie die elektrische Anschlüsse in Übereinstimmung mit dem Anschlussschema und Klemmenmarkierung über die Klemmleiste,
die in der Netzplatine (A3) installiert ist, her.
Schließen
Sie
die
Lüftungsanlage
externen,
in
die
Hausverkabelung
Leitungsschutzschalter
Auslöser an das Stromnetz an. Der Nennauslösestrom
des Leitungsschutzschalters muss die Stromaufnahme
der Geräts überschreiten, siehe Etikett auf dem
Anlagengehäuse. Die Bauweise der Lüftungsanlage
ermöglicht Anschluss externer Geräte mit einem
Schließerkontakt, wie ein externer CO₂-Sensor, ein
Feuchtigkeitssensor, ein Schalter usw.
Wenn der Schließerkontakt des externen Geräts
schließt, schaltet die Lüftungsanlage in die maximale
Lüftungsstufe um.
Ein 0-10 V Analogsensor kann ebenfalls an die
Lüftungsanlage angeschlossen werden.
*Der Leitungsschutzschalter ist nicht im Lieferumfang
enthalten.
14
DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN!
ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT
DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT
über
einen
integrierten
mit
elektromagnetischem
DURCHGEFÜHRT WERDEN!
ANGEFÜHRT.

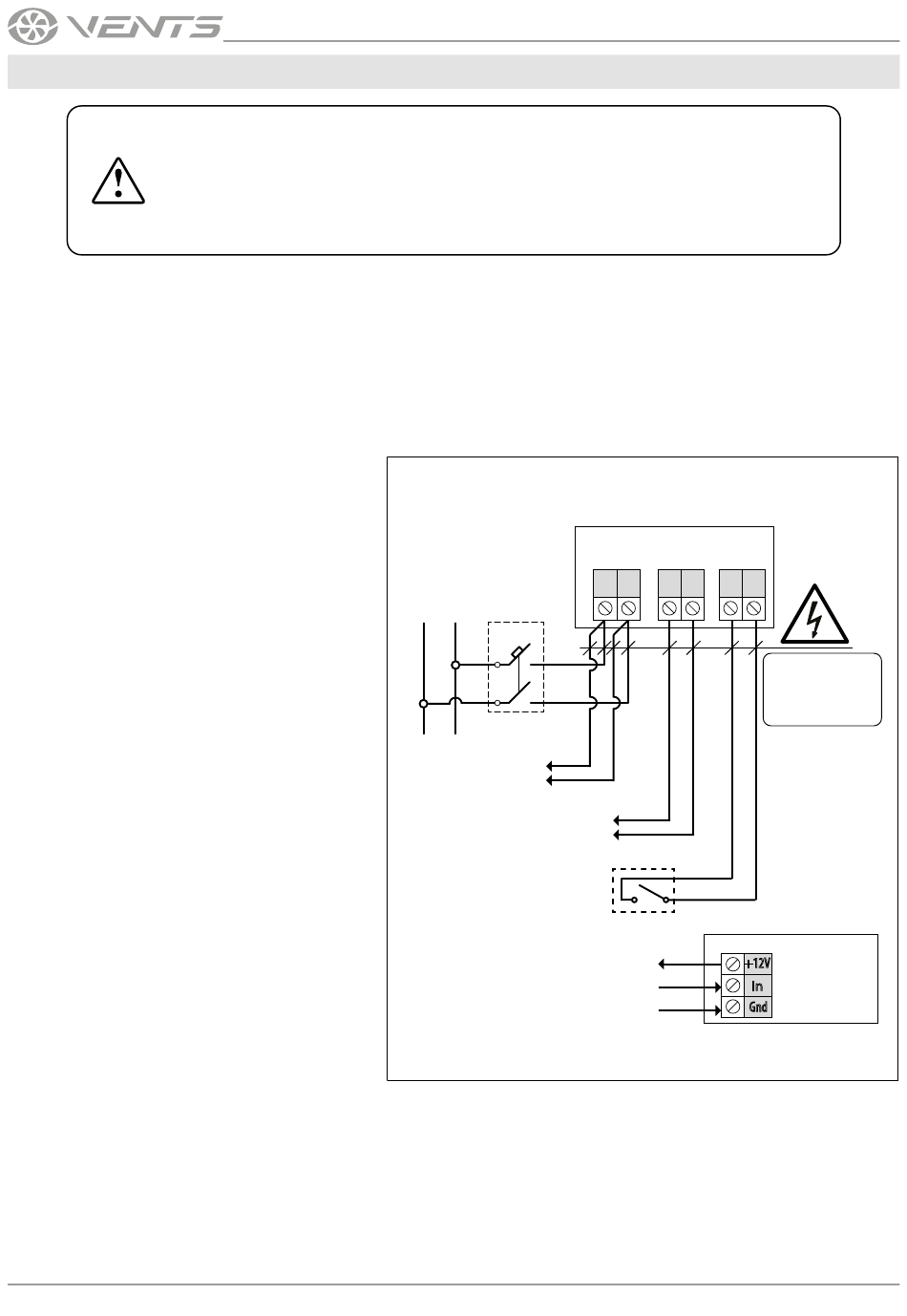

ANSCHLUSSSCHEMA FÜR EXTERNE ANSCHLÜSSE
Stromversorgung
100-240 V ~ 50/60 Hz
L
N
QF*
Stromversorgung
zur nächsten
Lüftungsanlage
Klemmen zum Anschließen
einer Außenhaube mit
Heizung
Schließerkontakt des
externen Geräts
(Relais-Sensor)
Stromversorgung des Analogsensors
Maximalstrom 100 mA
Analogsensor 0-10V
TwinFresh Style Wi-Fi (mini) (Frost) (M)
Platine A3
XP1
XP2
XP3
N
L
H1 H2
IN1 IN2
XP1
+12V
In
Eingang für
Gnd
www.ventilation-system.com
STROMSCHLAG-
GEFAHR
Platine A1
