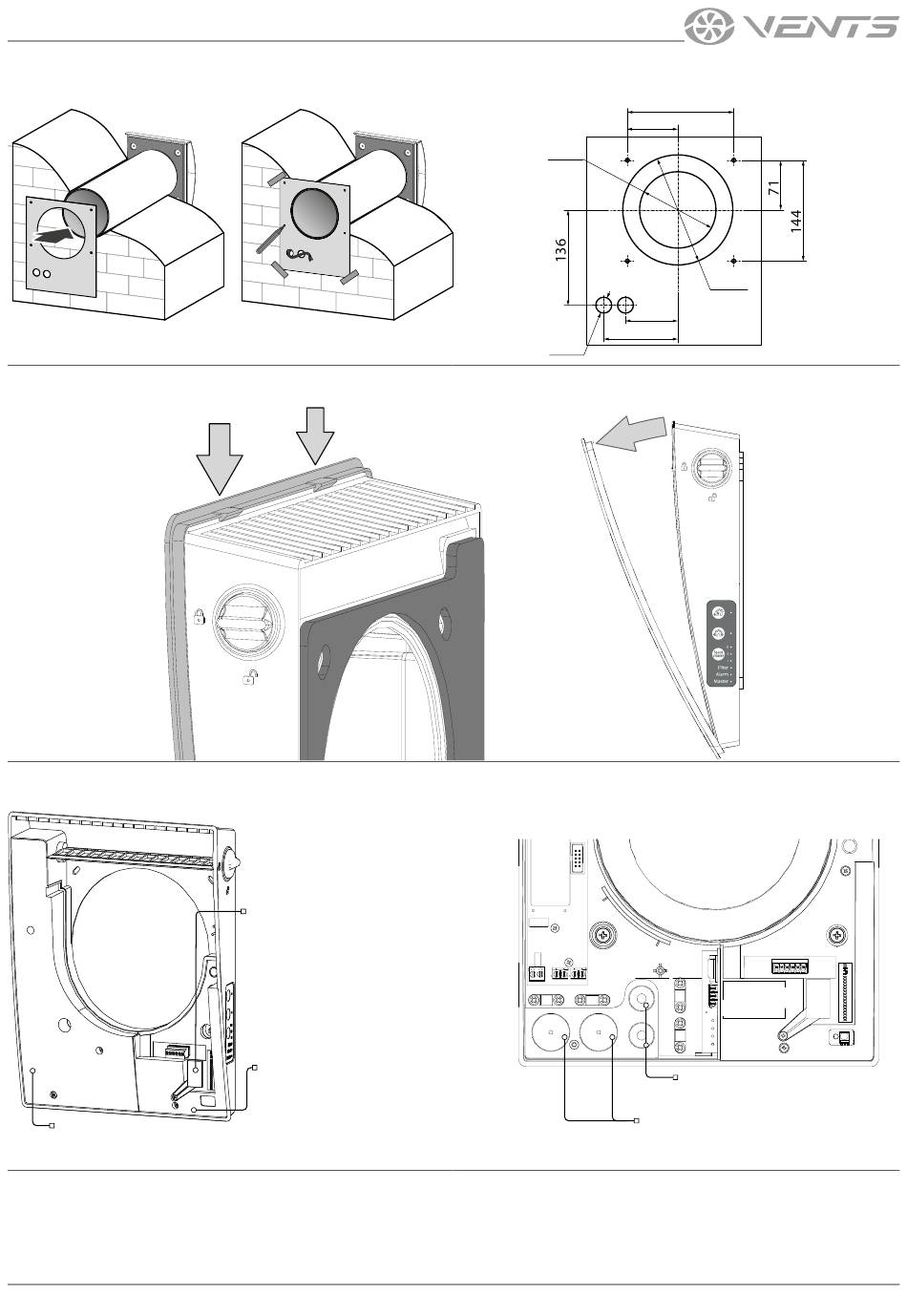

5. Trennen Sie das Vorderteil des Innenelements von der Rückseite. Drücken Sie dazu die Seitenverschlüsse, mit denen das Vorderteil
befestigt ist, und öffnen Sie es wie in der folgenden Abbildung gezeigt.
6. Drehen Sie die drei Schrauben der linken Abdeckung heraus, um Zugang zu den Anschlussklemmen zu erhalten.
Verlegen Sie die Stromkabel durch die entsprechenden Kabeldurchführungen.
Linke Abdeckung
Deckt den Verlegungsort der Kabel und der Anschlussklemmen ab.
7. Befestigen Sie die Rückseite des Innenelementes mit den im Befestigungsset der Lüftungsanlage enthaltenen Schrauben an der Wand.
www.ventilation-system.com
Gummistopfen
Deckt die DIP-Schalter ab.
Rechte Abdeckung
Deckt die Steuerungsplatine ab.
Markierung der Befestigungslöcher
152
72
ø 103
ø 160
Entrance for wiring
75
106
ø 23
Kabeldurchführungen für
Sensorkabel
Kabeldurchführungen für Stromkabel
11
