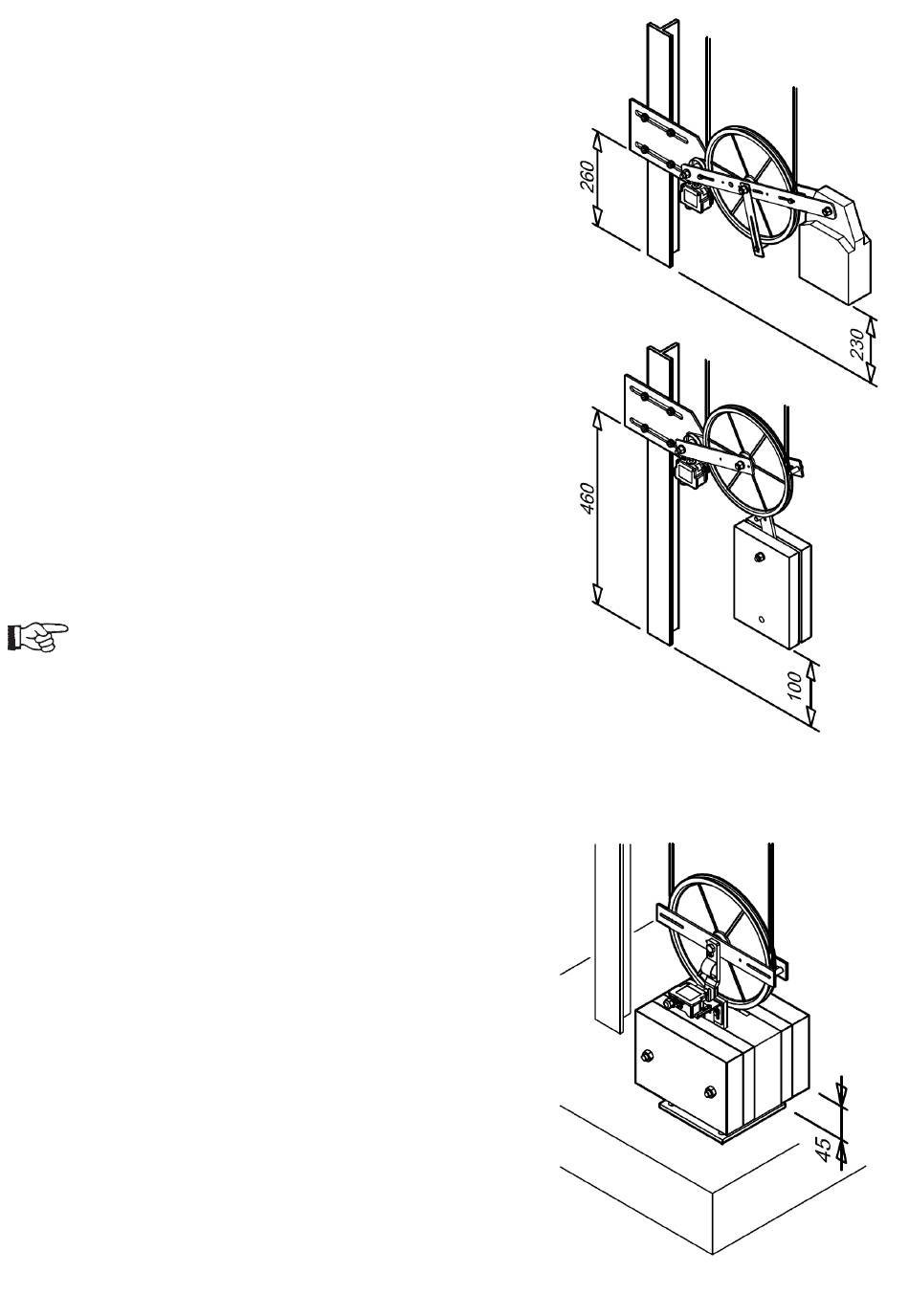

TENDEUR AVEC FIXATION A LA GUIDE:
Dans les modèles avec contrepoids horizontal monter
●
l'étrier de montage
approximative: Fig. 4) du fond du puits.
Dans les modèles avec contrepoids vertical monter l'étrier
●
de montage à 460 mm environ (valeur approximative:
Fig. 5) du fond du puits.
Soutenir le contrepoids des modèles avec des contrepoids
●
horizontale jusqu'à ce qu'il se situe en position oblique
(Fig. 4).
Dans le modèle avec un contrepoids vertical tenir une
●
distance d'environ 100 mm entre le contrepoids et le fond
du puits (Fig. 5).
En présence d'un dispositif de freinage qui travaille vers le
●
haut, monter la deuxième extrémité du câble dans la cosse
du dispositif d'arrêt.
Ou bien:
Munir la deuxième extrémité du câble de la cosse et
●
monter celle-ci sur le parachute.
Enlever le support pour tendre le câble.
●
Si le montage a été correctement effectué,
le contrepoids horizontal devrait prendre
une position légèrement dans l'angle vers le
haut (Fig. 4).
TENDEUR AVEC FIXATION AU SOL :
Monter l'étrier de guide
●
d'obtenir un parfait alignement entre la poulie du limiteur
de vitesse et la poulie tendeuse (Fig. 6).
Soutenir le contrepoids jusqu'à ce qu'il se situe à un
●
hauteur de 45 mm environs du fond du puits (valeur
approximative)
(Fig. 6).
à 260 mm environ
du contrepoids de façon
(valeur
R4/K
R4/R
R4/V
Fig. 4
Fig. 5
Fig. 6
