3 OPERAZIONI DI MESSA A PUNTO
3.1 LIMITATORE DI VELOCITÀ
L'interruttore di sicurezza del limitatore di velocità viene già registrato in fabbrica. La sua posizione viene
fissata con colorazione sigillante e non può essere modificata.
Non è necessaria la regolazione dell'interruttore di sicurezza sul limitatore di velocità.
3.2 TENDITORE CON CONTRAPPESO (EN 81)

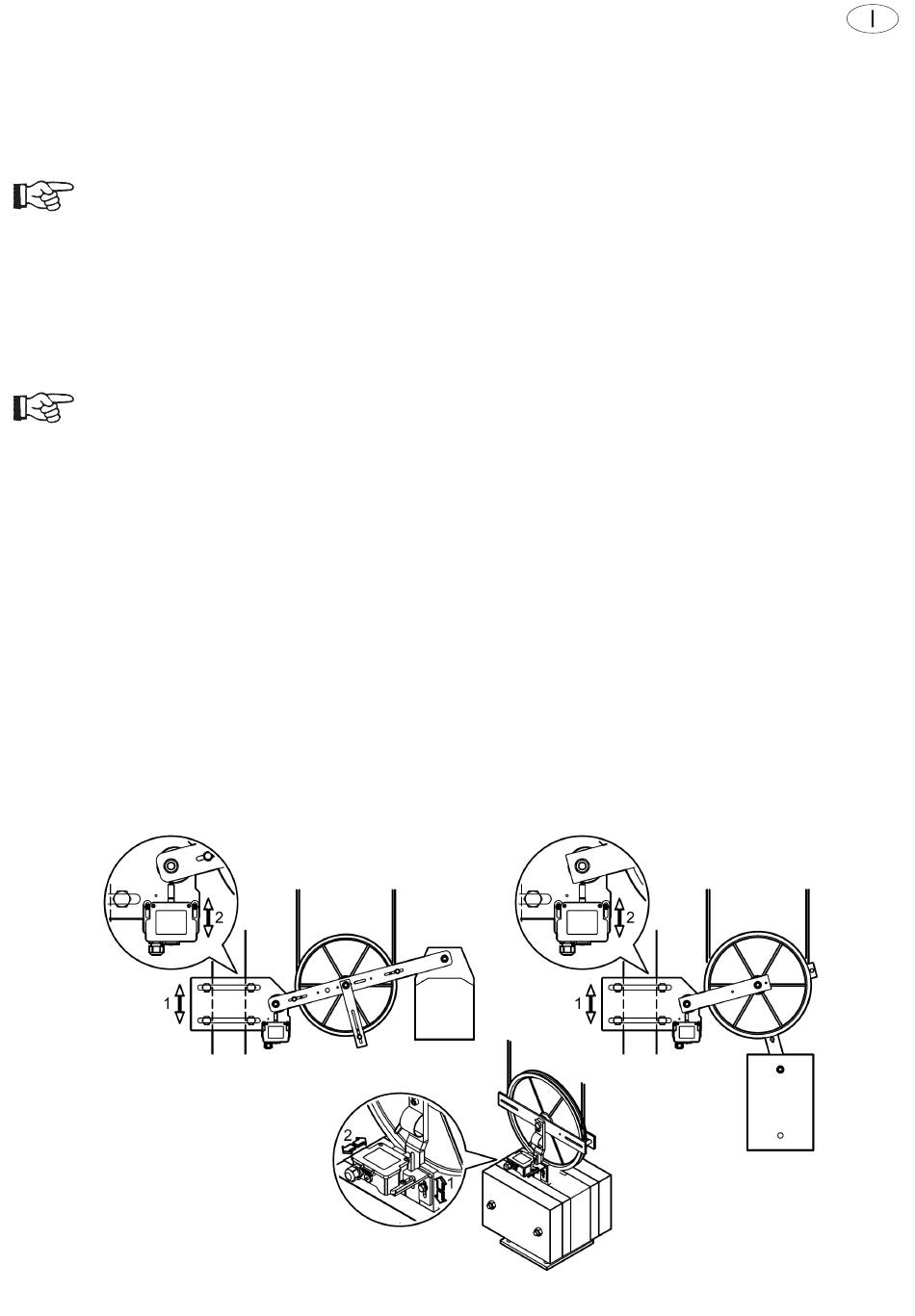

a) in presenza del tenditore con contrappeso orizzontale o verticale con fissaggio alla guida:
• spostare la staffa di fissaggio del tenditore con contrappeso in modo tale che non venga azionato
l'interruttore di sicurezza (Fig. 1 e Fig.2, Pos. 1).
Nello stesso tempo tenere conto dell'allungamento della fune!
Sull'interruttore di sicurezza regolare la posizione di collegamento sulle asole in senso verticale
●
(Fig.1 e Fig.2, Pos.2).
dopo il montaggio, sganciare la fune di tensione e controllare il funzionamento del contatto muovendo il
●
braccio di tensione. Successivamente fissare la posizione con colorazione sigillante o simile;
dopo l'innesto, la spina di scatto dell'interruttore di sicurezza deve esser ripristinata manualmente nella
●
posizione di partenza.
b) in presenza del tenditore con contrappeso verticale e con fissaggio pavimento:
Spostare la staffa di fissaggio dell'interruttore di sicurezza in senso verticale (Fig 3 – Pos. 1) in modo tale
●
che non venga azionato l'interruttore stesso.
Regolare, sull'interruttore di sicurezza, la posizione orizzontale di collegamento sulle asole (Fig. 3 – Pos. 2).
●
Dopo il montaggio, sganciare la fune di tensione e controllare il funzionamento del contatto facendo
●
scendere il contrappeso lentamente sulle guide e prestando la massima attenzione. Successivamente
fissare la posizione con colorazione sigillante o simile.
Dopo l'innesto la spina di scatto dell'interruttore di sicurezza deve essere ripristinata nella posizione di
●
partenza.
Fig. 1
Fig. 3
Fig. 2
