PFB R1LR Betriebsanleitung Seite 38

2.2 MONTAGE DES BEGRENZERSEILS/SPANNGEWICHTS MIT GEGENGEWICHT
Ein technisch einwandfreies Funktionieren des Geschwindigkeitsbegrenzers ist nur bei richtiger Montage des
Begrenzerseils und des Spanngewichts möglich.
Bei der Festlegung, in welcher Höhe das Spanngewicht montiert wird, ist zu beachten:
- Das Spanngewicht darf auf keinen Fall Bodenkontakt haben (Abb. 1 und 3); anderenfalls, wird der
Geschwindigkeitsbegrenzer außer Betrieb gesetzt.
- Wenn der Fahrkorbrahmen seine unterste Position (bei zusammengedrücktem Puffer) erreicht hat, darf
das untere Seilschloß und das nach unten überstehende Seilende die Spannrolle nicht berühren.
Begrenzerseil auf genügend Übermaß ablängen und über Seilscheibe des Begrenzerseil legen.
●
Erstes Seilende mit Seilschloß versehen (Abb. 1-2-3) und an Fangvorrichtung montieren.
●
Zweites Seilstück in den Fahrschacht hängen lassen.
●

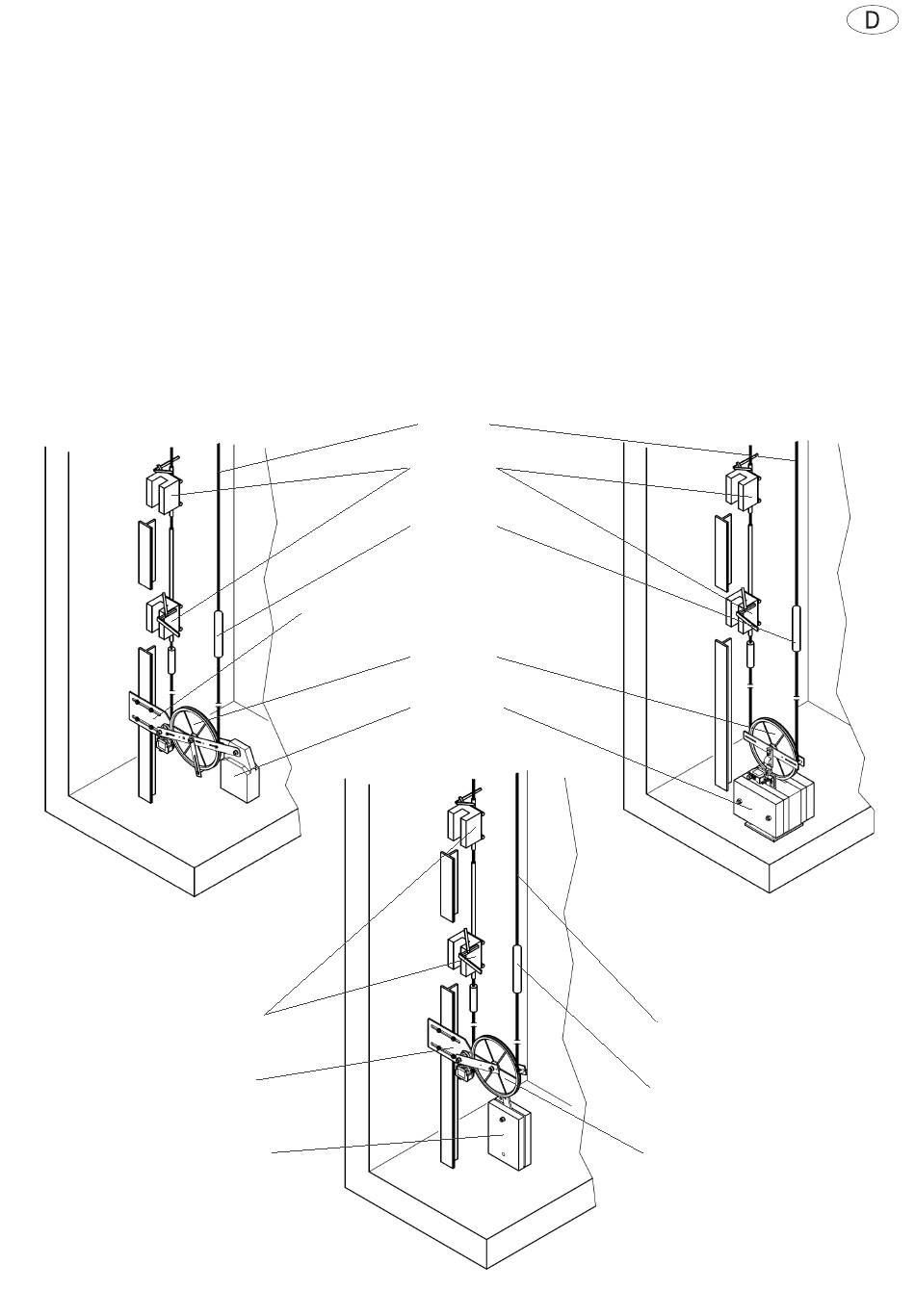

Abb. 1
Fangvorrichtungen
Anbauhalterung
Spanngewicht
38
Begrenzerseil
Fangvorrichtungen
Seilschloß
Anbauhalterung
Spannrolle
Spanngewicht
Abb. 3
Abb. 2
Begrenzerseil
Seilschloß
Spannrolle
