ABB i-bus
KNX
Gerätetechnik
2.1
DLR/A 4.8.1.1
2.1.1

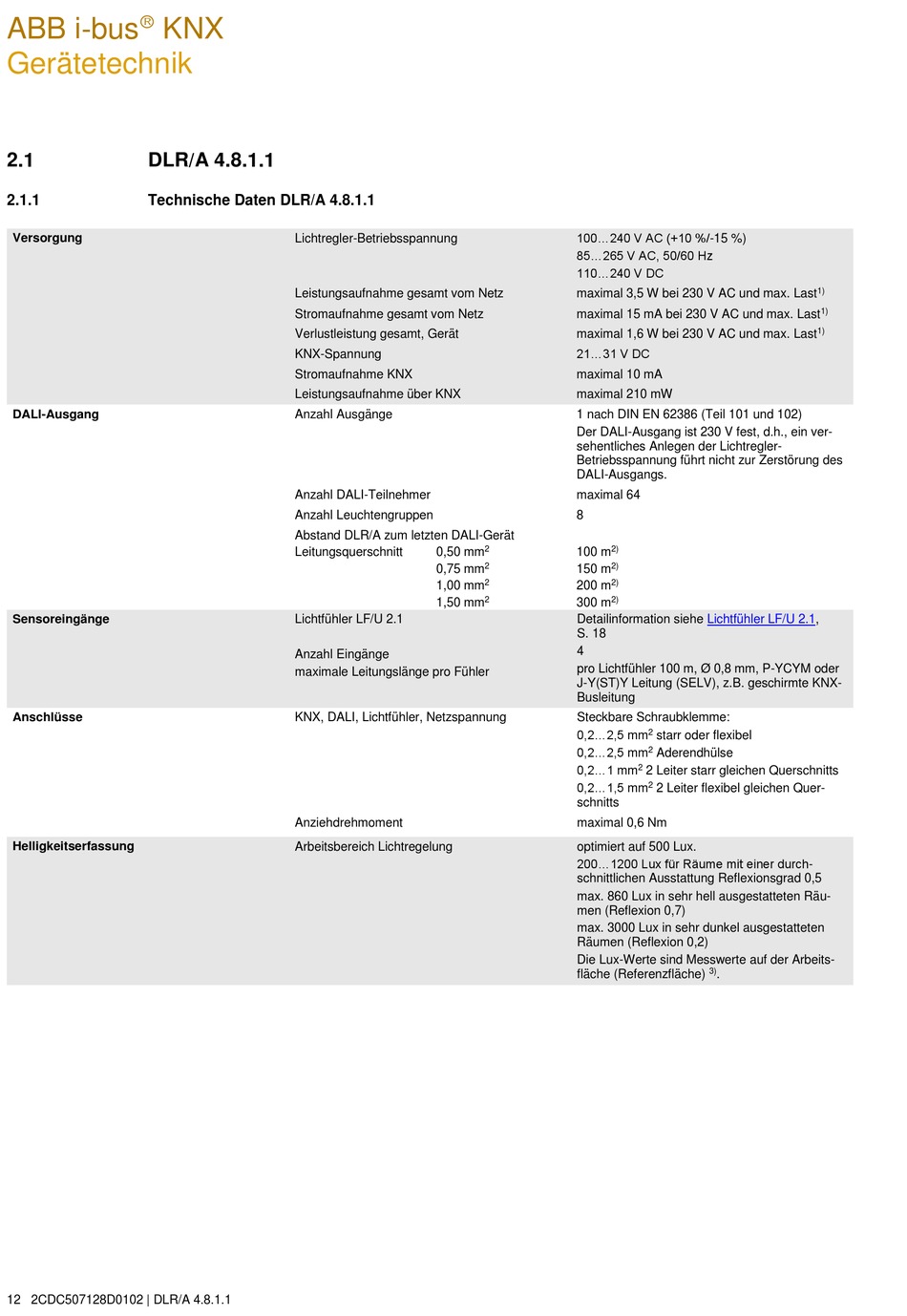

Technische Daten DLR/A 4.8.1.1
Versorgung
DALI-Ausgang
Sensoreingänge
Anschlüsse
Helligkeitserfassung
12 2CDC507128D0102 | DLR/A 4.8.1.1
Lichtregler-Betriebsspannung
Leistungsaufnahme gesamt vom Netz
Stromaufnahme gesamt vom Netz
Verlustleistung gesamt, Gerät
KNX-Spannung
Stromaufnahme KNX
Leistungsaufnahme über KNX
Anzahl Ausgänge
Anzahl DALI-Teilnehmer
Anzahl Leuchtengruppen
Abstand DLR/A zum letzten DALI-Gerät
Leitungsquerschnitt
0,50 mm
0,75 mm
1,00 mm
1,50 mm
Lichtfühler LF/U 2.1
Anzahl Eingänge
maximale Leitungslänge pro Fühler
KNX, DALI, Lichtfühler, Netzspannung
Anziehdrehmoment
Arbeitsbereich Lichtregelung
100...240 V AC (+10 %/-15 %)
85...265 V AC, 50/60 Hz
110...240 V DC
maximal 3,5 W bei 230 V AC und max. Last
maximal 15 mA bei 230 V AC und max. Last
maximal 1,6 W bei 230 V AC und max. Last
21...31 V DC
maximal 10 mA
maximal 210 mW
1 nach DIN EN 62386 (Teil 101 und 102)
Der DALI-Ausgang ist 230 V fest, d.h., ein ver-
sehentliches Anlegen der Lichtregler-
Betriebsspannung führt nicht zur Zerstörung des
DALI-Ausgangs.
maximal 64
8
2
2)
100 m
2
2)
150 m
2
2)
200 m
2
2)
300 m
Detailinformation siehe
S. 18
4
pro Lichtfühler 100 m, Ø 0,8 mm, P-YCYM oder
J-Y(ST)Y Leitung (SELV), z.B. geschirmte KNX-
Busleitung
Steckbare Schraubklemme:
0,2...2,5 mm
2
starr oder flexibel
0,2...2,5 mm
2
Aderendhülse
0,2...1 mm
2
2 Leiter starr gleichen Querschnitts
0,2...1,5 mm
2
2 Leiter flexibel gleichen Quer-
schnitts
maximal 0,6 Nm
optimiert auf 500 Lux.
200...1200 Lux für Räume mit einer durch-
schnittlichen Ausstattung Reflexionsgrad 0,5
max. 860 Lux in sehr hell ausgestatteten Räu-
men (Reflexion 0,7)
max. 3000 Lux in sehr dunkel ausgestatteten
Räumen (Reflexion 0,2)
Die Lux-Werte sind Messwerte auf der Arbeits-
fläche (Referenzfläche)
1)
1)
1)
Lichtfühler LF/U
2.1,
3)
.
