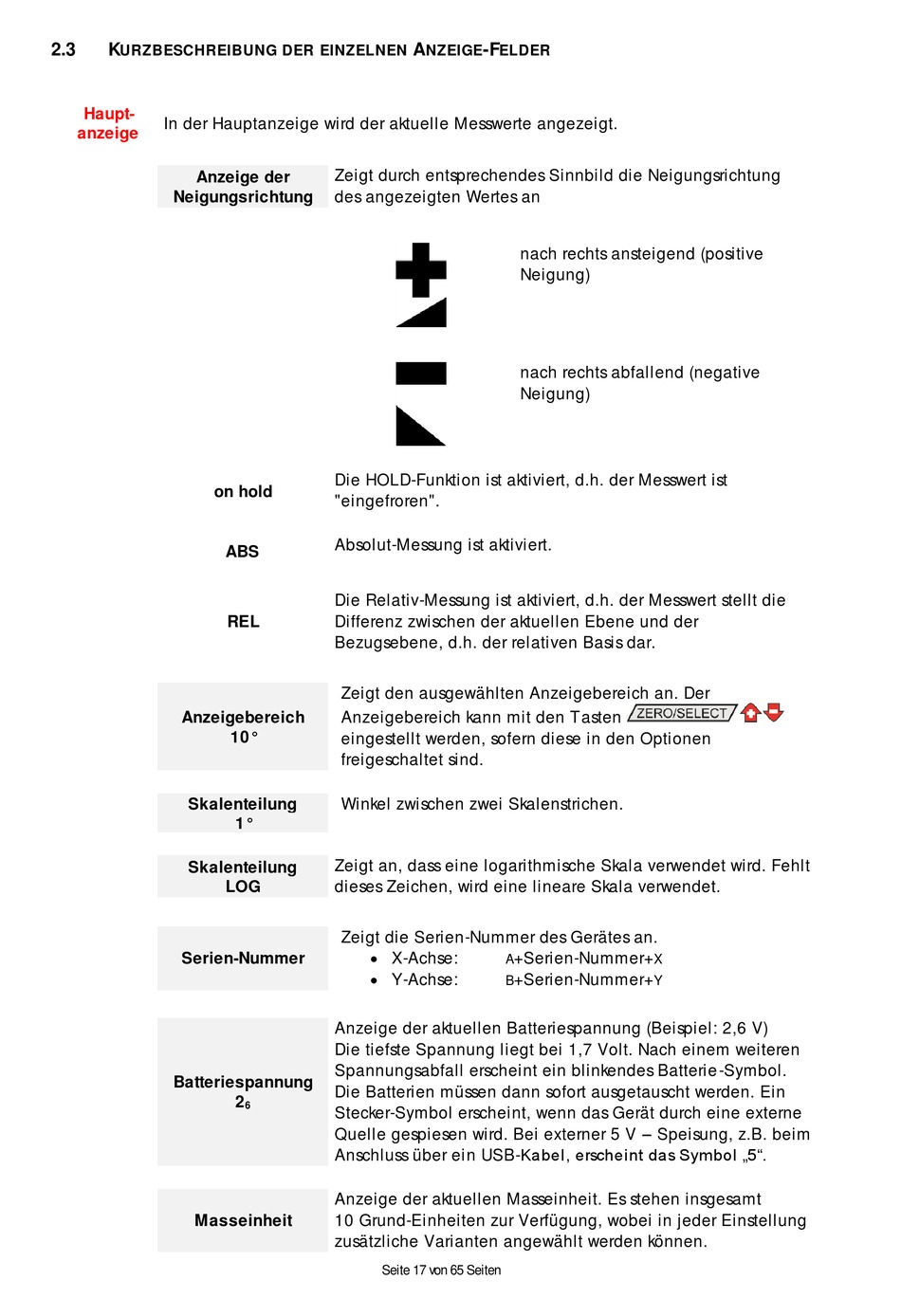

2.3
K
URZBESCHREIBUNG DER EINZELNEN
Haupt-
In der Hauptanzeige wird der aktuelle Messwerte angezeigt.
anzeige
Anzeige der
Neigungsrichtung
on hold
Anzeigebereich
Skalenteilung
Skalenteilung
Serien-Nummer
Batteriespannung
Masseinheit
Zeigt durch entsprechendes Sinnbild die Neigungsrichtung
des angezeigten Wertes an
Die HOLD-Funktion ist aktiviert, d.h. der Messwert ist
"eingefroren".
Absolut-Messung ist aktiviert.
ABS
Die Relativ-Messung ist aktiviert, d.h. der Messwert stellt die
REL
Differenz zwischen der aktuellen Ebene und der
Bezugsebene, d.h. der relativen Basis dar.
Zeigt den ausgewählten Anzeigebereich an. Der
Anzeigebereich kann mit den Tasten
10°
eingestellt werden, sofern diese in den Optionen
freigeschaltet sind.
Winkel zwischen zwei Skalenstrichen.
1°
Zeigt an, dass eine logarithmische Skala verwendet wird. Fehlt
LOG
dieses Zeichen, wird eine lineare Skala verwendet.
Zeigt die Serien-Nummer des Gerätes an.
X-Achse:
Y-Achse:
Anzeige der aktuellen Batteriespannung (Beispiel: 2,6 V)
Die tiefste Spannung liegt bei 1,7 Volt. Nach einem weiteren
Spannungsabfall erscheint ein blinkendes Batterie -Symbol.
Die Batterien müssen dann sofort ausgetauscht werden. Ein
2
6
Stecker-Symbol erscheint, wenn das Gerät durch eine externe
Quelle gespiesen wird. Bei externer 5 V – Speisung, z.B. beim
Anschluss über ei n USB-Kabel, erscheint das Symbol „5".
Anzeige der aktuellen Masseinheit. Es stehen insgesamt
10 Grund-Einheiten zur Verfügung, wobei in jeder Einstellung
zusätzliche Varianten angewählt werden können.
Seite 17 von 65 Seiten
A
-F
NZEIGE
ELDER
nach rechts ansteigend (positive
Neigung)
nach rechts abfallend (negative
Neigung)
+Serien-Nummer+
A
+Serien-Nummer+
B
X
Y
