5
Prietaiso nustatymas
1. Gartraukis
2. 4x5x45 mm varžtai
3. Ø 150 / 120 mm plastikinis dūmtraukio
adapteris
4. Naudotojo vadovas
5. Dūmtraukio sklendės

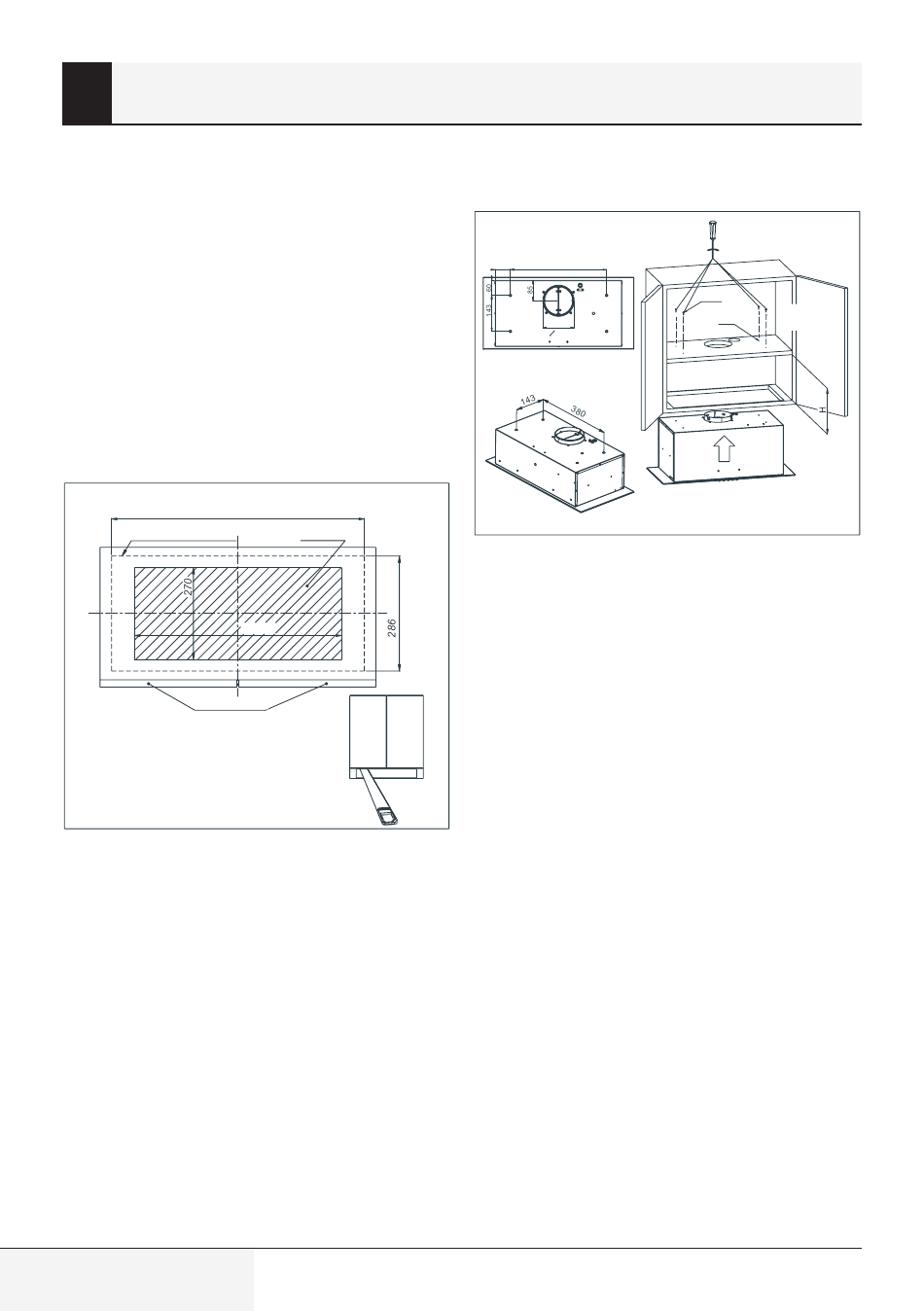

5.3 Įrenginio montavimas
1. Paruoškite spintelę gartraukio monta-
vimui, išpjaukite skylę spintelės dugne
pagal brėžinį.
Spintos paruošimas
596
Priekinio stiklo kontūras
Front glass contour
Spintelės durys
Cabinet door
2. Išimkite tepalo filtrus
3. Atsargiai įstatykite gaubtą į anksčiau
išpjautą angą, laikykite gaubtą viena
ranka arba paprašykite papildomo
asmens pagalbos. Įsukite varžtus /
varžtus, pasirinkdami vieną iš mon-
tavimo variantų: a - tvirtinimas prie
spintelės viršaus, b - tvirtinimas prie
spintelės šono.
70 / LT
Išpjauta skylė
Cut hole
510
Gaubto montavimas - viršutinio montavi-
mo versija
60
380
O150
4. Tvirtindami
gaubtą
viršaus, spintelės lentynoje paruoškite
skyles pagal brėžinyje nurodytus mat-
menis. Tačiau šoninio varianto atveju
šoninius apvadus reikia paruošti taip,
kaip aprašyta
Gartraukis / Naudojimo instrukcija
4 x M5
Hmin=160/235
4xO5
Hmax=165/240
prie
spintelės
