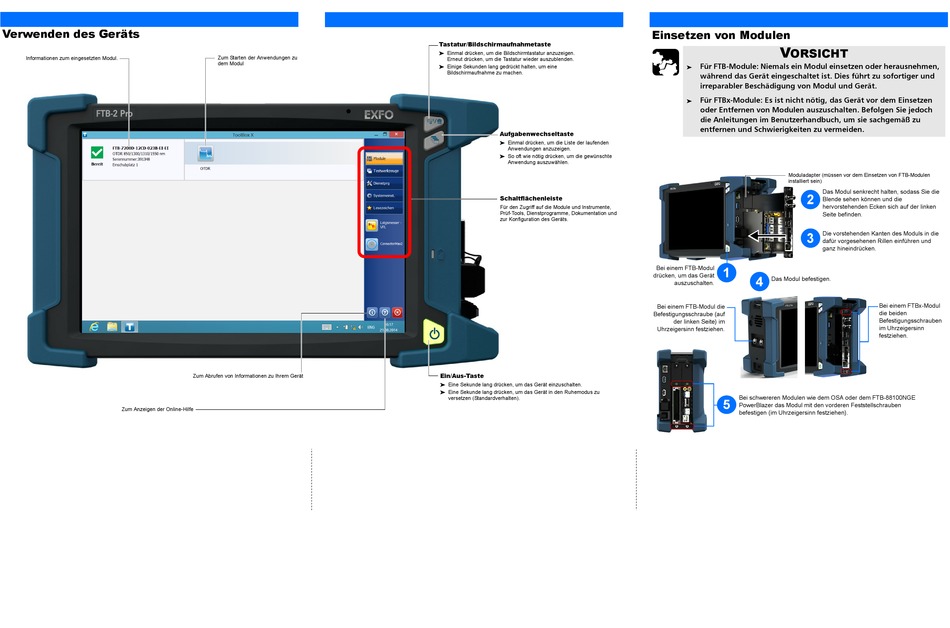

Verwenden des Geräts
Informationen zum eingesetzten Modul.
Zum Anzeigen der Online-Hilfe
Zum Starten der Anwendungen zu
dem Modul
Zum Abrufen von Informationen zu Ihrem Gerät
Tastatur/Bildschirmaufnahmetaste
Einmal drücken, um die Bildschirmtastatur anzuzeigen.
Erneut drücken, um die Tastatur wieder auszublenden.
Einige Sekunden lang gedrückt halten, um eine
Bildschirmaufnahme zu machen.
Aufgabenwechseltaste
Einmal drücken, um die Liste der laufenden
Anwendungen anzuzeigen.
So oft wie nötig drücken, um die gewünschte
Anwendung auszuwählen.
Schaltflächenleiste
Für den Zugriff auf die Module und Instrumente,
Prüf-Tools, Dienstprogramme, Dokumentation und
zur Konfiguration des Geräts.
Ein/Aus-Taste
Eine Sekunde lang drücken, um das Gerät einzuschalten.
Eine Sekunde lang drücken, um das Gerät in den Ruhemodus zu
versetzen (Standardverhalten).
Einsetzen von Modulen
V
ORSICHT
Für FTB-Module: Niemals ein Modul einsetzen oder herausnehmen,
während das Gerät eingeschaltet ist. Dies führt zu sofortiger und
irreparabler Beschädigung von Modul und Gerät.
Für FTBx-Module: Es ist nicht nötig, das Gerät vor dem Einsetzen
oder Entfernen von Modulen auszuschalten. Befolgen Sie jedoch
die Anleitungen im Benutzerhandbuch, um sie sachgemäß zu
entfernen und Schwierigkeiten zu vermeiden.
Moduladapter (müssen vor dem Einsetzen von FTB-Modulen
installiert sein)
Das Modul senkrecht halten, sodass Sie die
2
Blende sehen können und die
hervorstehenden Ecken sich auf der linken
Seite befinden.
3
Die vorstehenden Kanten des Moduls in die
dafür vorgesehenen Rillen einführen und
ganz hineindrücken.
Bei einem FTB-Modul
1
drücken, um das Gerät
4
Das Modul befestigen.
auszuschalten.
Bei einem FTB-Modul die
Befestigungsschraube (auf
der linken Seite) im
Uhrzeigersinn festziehen.
Bei schwereren Modulen wie dem OSA oder dem FTB-88100NGE
5
PowerBlazer das Modul mit den vorderen Feststellschrauben
befestigen (im Uhrzeigersinn festziehen).
Bei einem FTBx-Modul
die beiden
Befestigungsschrauben
im Uhrzeigersinn
festziehen.
