Rückseite/Schalter & Anschlüsse
14
XLR-Buchsen
Schalten Sie vor dem ersten Anschluss und bei allen weiteren
Kabelanschlussarbeiten das Gerät und alle daran anzuschließenden
Geräte aus (Power-Schalter auf der Rückseite). Andernfalls können
verbundene Geräte, Lautsprecher, Kopfhörer sowie Ihr Gehör Schaden
nehmen.
An die XLR-Buchsen des ersten oder zweiten Eingangs (IN 1 und IN 2)
schließen Sie das abzuhörende Analogsignal an (A/D-Wandler-
Ausgang des Rechners oder Interfaces, Abspielgeräte).
An die XLR-Buchsen der Ausgänge SP1, SP2 oder SP3 schließen Sie
Lautsprecher an. SP1 und SP2 sind für Stereopaare vorgesehen, SP3
gibt ein Mono-Signal aus (Summe aus L und R). Neben einem Mono-
Lautsprecher kann hier auch ein Subwoofer angeschlossen werden.
Unsymmetrische Verbindungen (z. B. Cinch)
Die Herstellung unsymmetrischer Verbindungen, beispielsweise von
einem CD-Player mit Cinch-Ausgängen oder zu einer Endstufe mit
Cinch-Eingängen, ist problemlos und ohne Adapter möglich. Wichtig

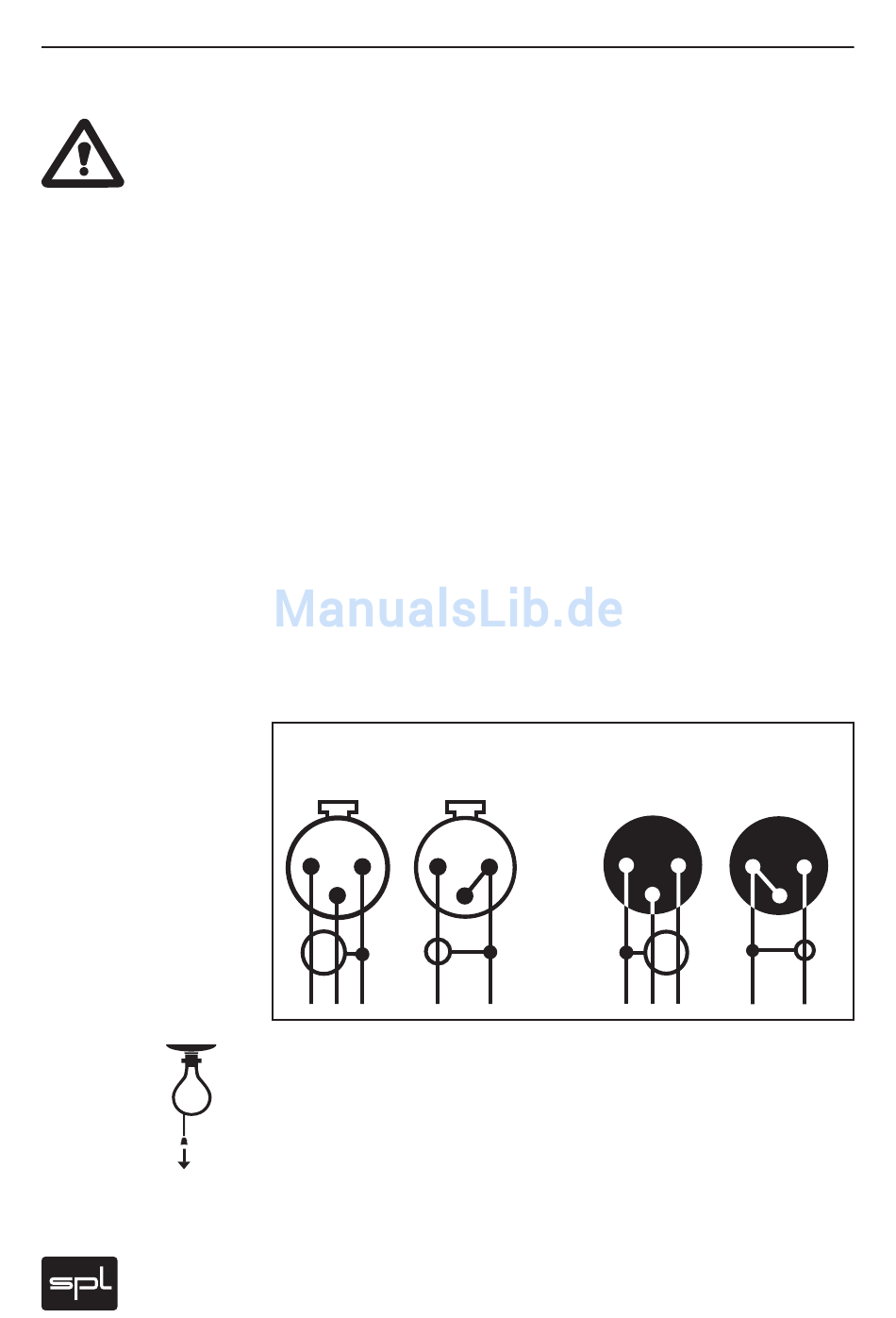

ist die korrekte Polung der drei XLR-Leiter. Die Abbildung zeigt die
Pinbelegung aller XLR-Buchsen sowie die korrekte Polung für eine
Verbindung bei unsymmetrischer Verkabelung:
Eingang
symmetrisch unsymmetrisch
2
2
1
3
Verbindungen zu Cinch-Buchsen sind immer unsymmetrisch,
Verbindungen zu Klinkenbuchsen können sowohl symmetrisch als
auch unsymmetrisch sein. Wir empfehlen die Verwendung individuell
konfigurierter Kabel von XLR auf Cinch/Klinke, um auf Adapter ver-
zichten zu können. Diese sind im Fachhandel erhältlich. Mit der XLR-
Pinbelegungsgrafik kann der Fachhändler sicherstellen, das richtig
konfigurierte Kabel zur Verfügung zu stellen.
symmetrisch unsymmetrisch
1
1
3
1=GND
2=heiss (+)
3=kalt (-)
Ausgang
2
1
2
3
3
