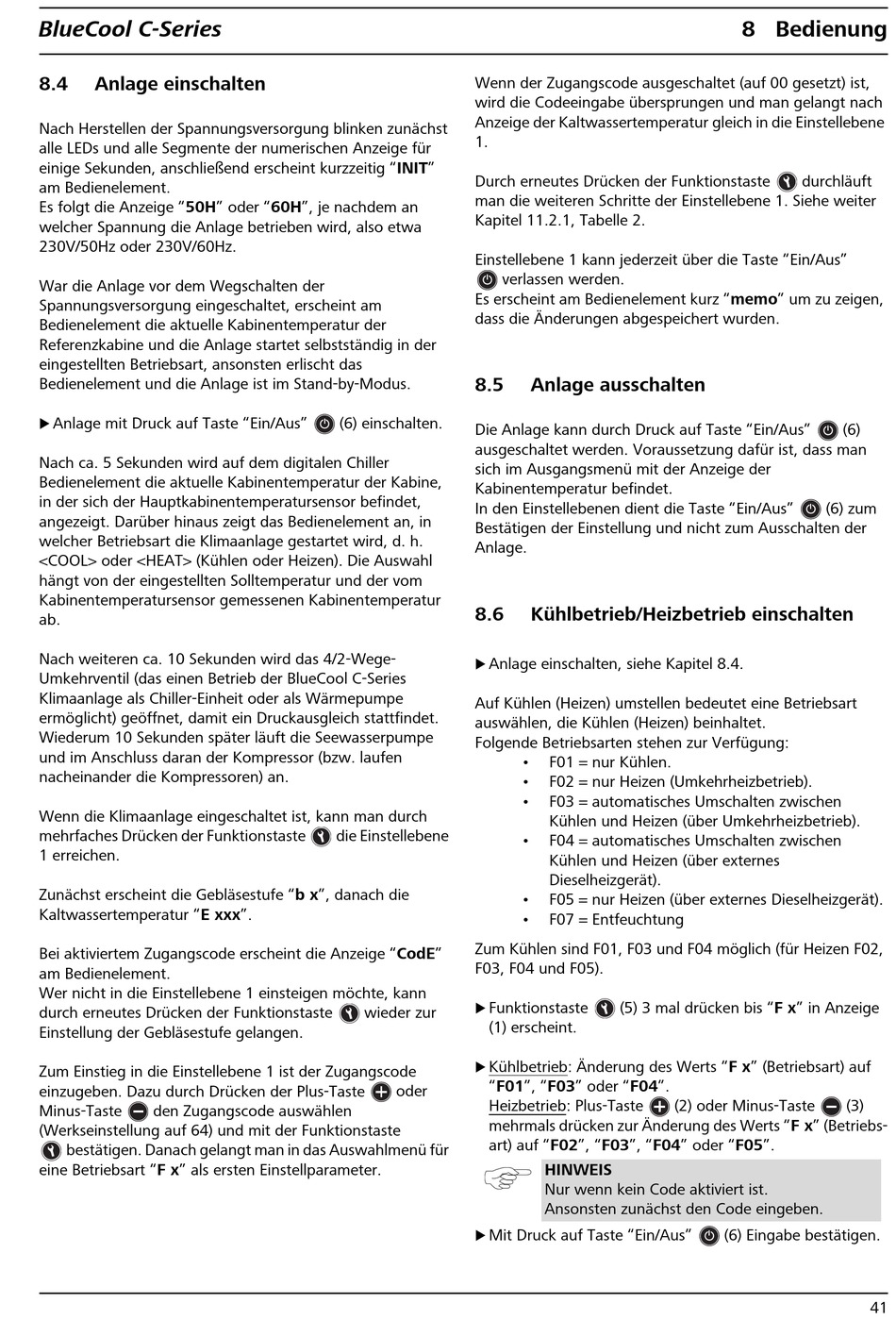

BlueCool C-Series
8.4 Anlage einschalten
Nach Herstellen der Spannungsversorgung blinken zunächst
alle LEDs und alle Segmente der numerischen Anzeige für
einige Sekunden, anschließend erscheint kurzzeitig "INIT"
am Bedienelement.
Es folgt die Anzeige "50H" oder "60H", je nachdem an
welcher Spannung die Anlage betrieben wird, also etwa
230V/50Hz oder 230V/60Hz.
War die Anlage vor dem Wegschalten der
Spannungsversorgung eingeschaltet, erscheint am
Bedienelement die aktuelle Kabinentemperatur der
Referenzkabine und die Anlage startet selbstständig in der
eingestellten Betriebsart, ansonsten erlischt das
Bedienelement und die Anlage ist im Stand-by-Modus.

Anlage mit Druck auf Taste "Ein/Aus"
Nach ca. 5 Sekunden wird auf dem digitalen Chiller
Bedienelement die aktuelle Kabinentemperatur der Kabine,
in der sich der Hauptkabinentemperatursensor befindet,
angezeigt. Darüber hinaus zeigt das Bedienelement an, in
welcher Betriebsart die Klimaanlage gestartet wird, d. h.
<COOL> oder <HEAT> (Kühlen oder Heizen). Die Auswahl
hängt von der eingestellten Solltemperatur und der vom
Kabinentemperatursensor gemessenen Kabinentemperatur
ab.
Nach weiteren ca. 10 Sekunden wird das 4/2-Wege-
Umkehrventil (das einen Betrieb der BlueCool C-Series
Klimaanlage als Chiller-Einheit oder als Wärmepumpe
ermöglicht) geöffnet, damit ein Druckausgleich stattfindet.
Wiederum 10 Sekunden später läuft die Seewasserpumpe
und im Anschluss daran der Kompressor (bzw. laufen
nacheinander die Kompressoren) an.
Wenn die Klimaanlage eingeschaltet ist, kann man durch
mehrfaches Drücken der Funktionstaste
1 erreichen.
Zunächst erscheint die Gebläsestufe "b x", danach die
Kaltwassertemperatur "E xxx".
Bei aktiviertem Zugangscode erscheint die Anzeige "CodE"
am Bedienelement.
Wer nicht in die Einstellebene 1 einsteigen möchte, kann
durch erneutes Drücken der Funktionstaste
Einstellung der Gebläsestufe gelangen.
Zum Einstieg in die Einstellebene 1 ist der Zugangscode
einzugeben. Dazu durch Drücken der Plus-Taste
Minus-Taste den Zugangscode auswählen
(Werkseinstellung auf 64) und mit der Funktionstaste
bestätigen. Danach gelangt man in das Auswahlmenü für
eine Betriebsart "F x" als ersten Einstellparameter.
Wenn der Zugangscode ausgeschaltet (auf 00 gesetzt) ist,
wird die Codeeingabe übersprungen und man gelangt nach
Anzeige der Kaltwassertemperatur gleich in die Einstellebene
1.
Durch erneutes Drücken der Funktionstaste
man die weiteren Schritte der Einstellebene 1. Siehe weiter
Kapitel 11.2.1, Tabelle 2.
Einstellebene 1 kann jederzeit über die Taste "Ein/Aus"
verlassen werden.
Es erscheint am Bedienelement kurz "memo" um zu zeigen,
dass die Änderungen abgespeichert wurden.
8.5
(6) einschalten.
Die Anlage kann durch Druck auf Taste "Ein/Aus"
ausgeschaltet werden. Voraussetzung dafür ist, dass man
sich im Ausgangsmenü mit der Anzeige der
Kabinentemperatur befindet.
In den Einstellebenen dient die Taste "Ein/Aus"
Bestätigen der Einstellung und nicht zum Ausschalten der
Anlage.
8.6

Anlage einschalten, siehe Kapitel 8.4.
Auf Kühlen (Heizen) umstellen bedeutet eine Betriebsart
auswählen, die Kühlen (Heizen) beinhaltet.
Folgende Betriebsarten stehen zur Verfügung:
die Einstellebene
Zum Kühlen sind F01, F03 und F04 möglich (für Heizen F02,
F03, F04 und F05).
 Funktionstaste
wieder zur
(1) erscheint.

Kühlbetrieb: Änderung des Werts "F x" (Betriebsart) auf
"F01", "F03" oder "F04".
oder
Heizbetrieb: Plus-Taste
mehrmals drücken zur Änderung des Werts "F x" (Betriebs-
art) auf "F02", "F03", "F04" oder "F05".
 Mit Druck auf Taste "Ein/Aus"
Anlage ausschalten
Kühlbetrieb/Heizbetrieb einschalten
• F01 = nur Kühlen.
• F02 = nur Heizen (Umkehrheizbetrieb).
• F03 = automatisches Umschalten zwischen
Kühlen und Heizen (über Umkehrheizbetrieb).
• F04 = automatisches Umschalten zwischen
Kühlen und Heizen (über externes
Dieselheizgerät).
• F05 = nur Heizen (über externes Dieselheizgerät).
• F07 = Entfeuchtung
(5) 3 mal drücken bis "F x" in Anzeige
(2) oder Minus-Taste
HINWEIS
Nur wenn kein Code aktiviert ist.
Ansonsten zunächst den Code eingeben.
8 Bedienung
durchläuft
(6)
(6) zum
(3)
(6) Eingabe bestätigen.
