FR / Notice d'utilisation

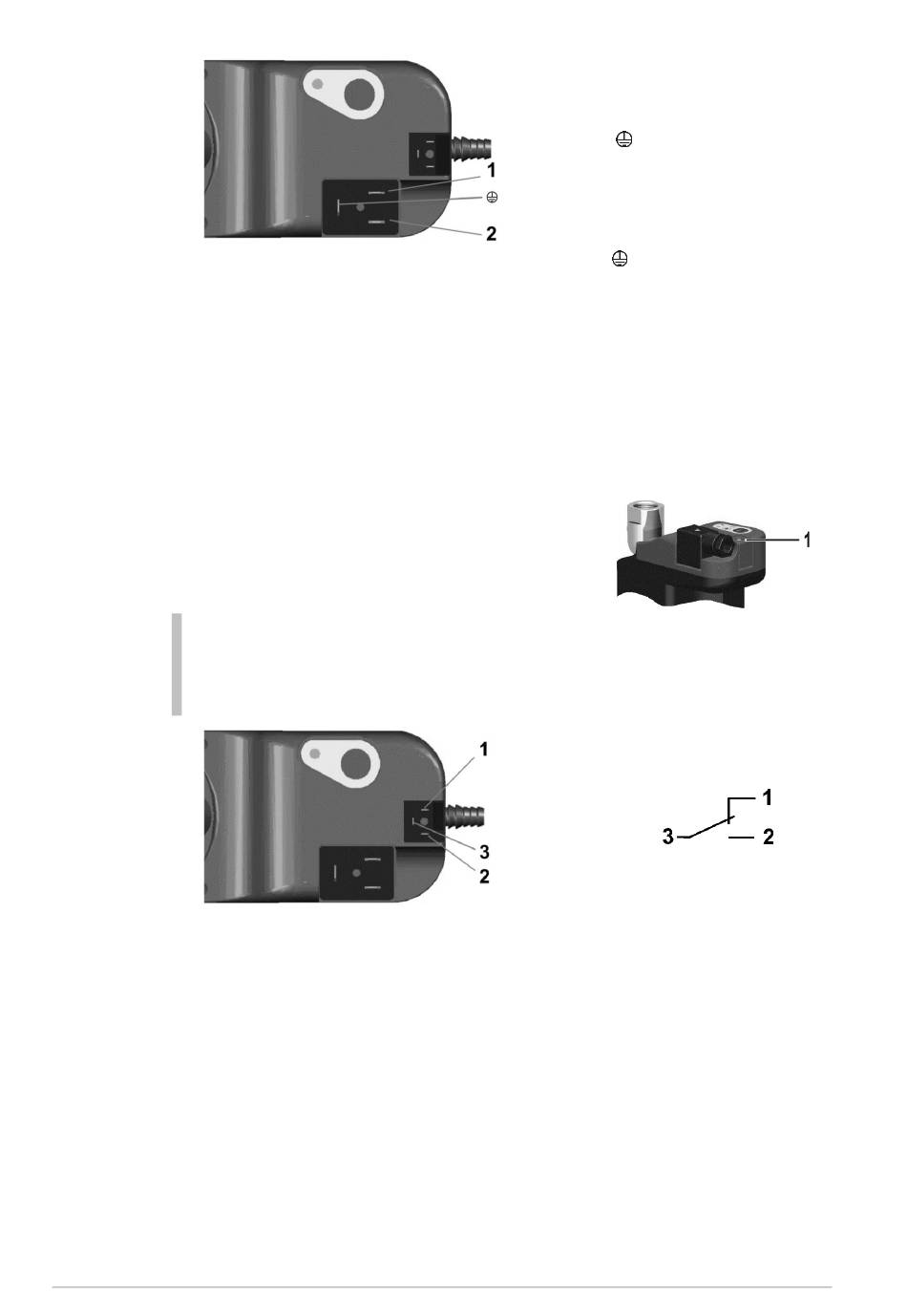

Fiche mâle Type B : Tension d'alimentation
Brancher et visser la fiche mâle avec l'étanchéité dans le raccordement de
►
secteur du purgeur. S'assurer que le joint d'étanchéité est parfaitement en
place !
Installer un disjoncteur de protection à courant différentiel résiduel.
►
Raccorder le contact sans potentiel
La douille de raccordement du contact sans potentiel est protégée par un cache.
► Retirer le cache (1) (voir illustration ci-contre).
► Poser la fiche mâle Type C sur le câble. Il faut
alors respecter la bonne affectation des
broches (voir illustration ci-dessous).
Remarque :
Le relais interne pour le contact à potentiel zéro est armé en mode de
fonctionnement normal. En mode d'alarme et en cas de panne de
courant, le relais se relâche.
Fiche mâle Type C : Contact sans potentiel
Brancher et visser la fiche mâle avec l'étanchéité dans le raccordement du
►
contact sans potentiel. S'assurer que le joint d'étanchéité est parfaitement en
place !
36
230 V/115 V (toutes tailles)
1 = L
2 = N
= PE
24 V DC (ED3007 – ED3100)
1 = +
2 = -
= PE
ED3002–ED3100_Int-1_08
