Verkabelung
Oktober 2023
2. Die Abdeckung des Core-Prozessors wieder aufsetzen.
3. Die Schrauben der Abdeckung mit den folgenden Anzugsmomenten anziehen:
4. Die Adern gemäß der Installationsanleitung des Messumformers an die
4.2.6
Anschluss des 9-adrigen Kabels
Prozedur
1. Das Kabel gemäß den Anweisungen in
2. Die abisolierten Enden der einzelnen Adern an die entsprechenden
3. Die Adern gemäß der Farbkodierung anschließen.
4. Die Schrauben der Anschlussklemmen anziehen, um die Adern zu fixieren.
5. Sicherstellen, dass die Dichtungen intakt sind. Anschließend den Deckel des
18
A
B
C
D

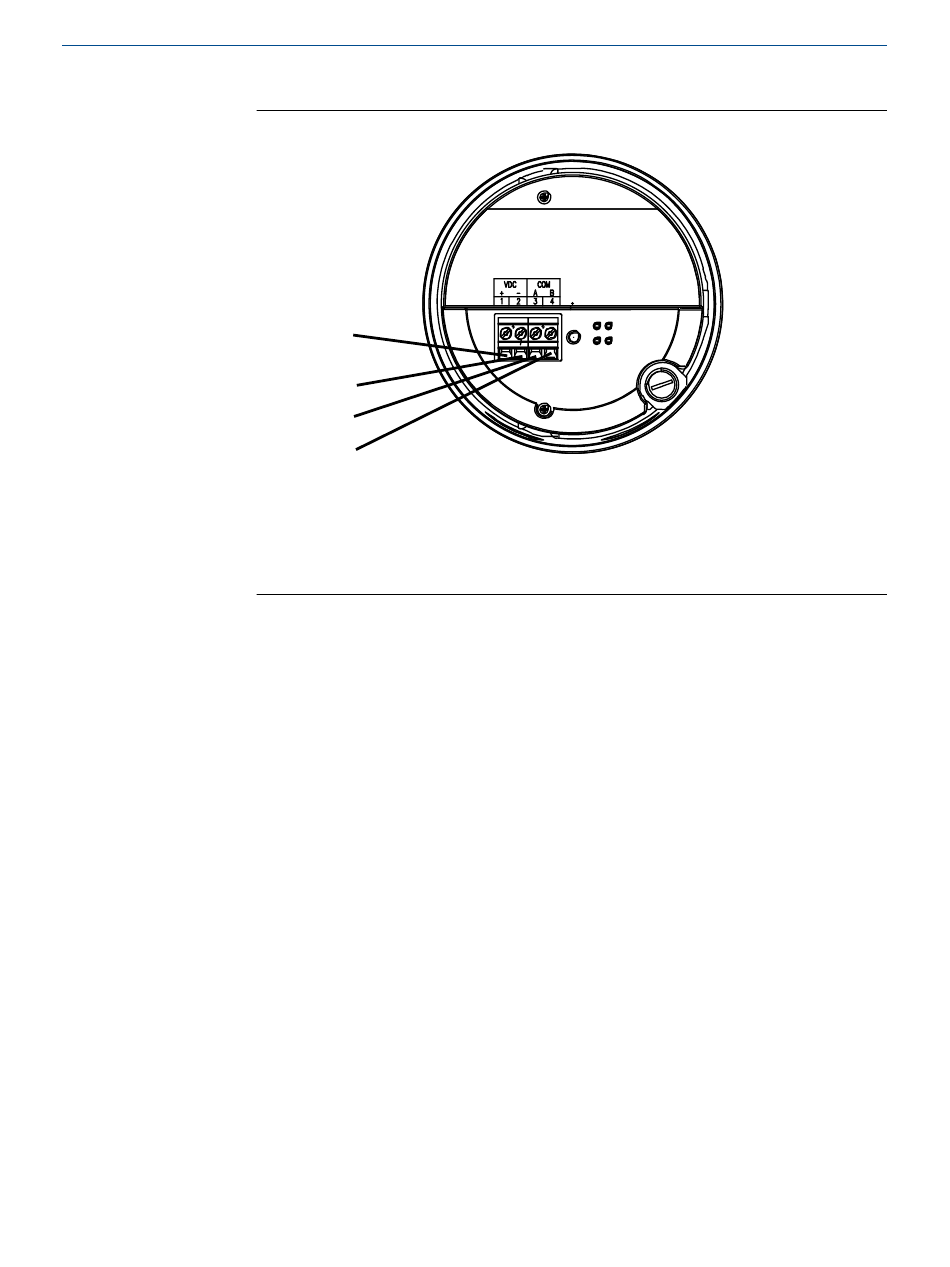

A. Anschlussklemme 1 (Spannungsversorgung +): Rote Ader
B. Anschlussklemme 2 (Spannungsversorgung -): Schwarze Ader
C. Anschlussklemme 3 (RS-485/A): Weiße Ader
D. Anschlussklemme 4 (RS-485/B): Grüne Ader
•
Aluminiumgehäuse: 1,13 N m bis 1,47 N m
•
Edelstahlgehäuse: mindestens 2,15 N m
Wenn die Abdeckung korrekt aufliegt, besteht zwischen der Abdeckung und der
Basis keine Lücke.
Anschlussklemmen des Messumformers anschließen.
Anschluss des 9-adrigen Micro Motion Durchflussmesssystemkabels
und anschließen.
Anschlussklemmen im Anschlusskasten anschließen.
Sicherstellen, dass keine blanken Drähte frei liegen.
Weitere Informationen über den Messumformer oder den abgesetzten Core-
Prozessor finden sich in der Dokumentation des Messumformers.
Anschlusskasten sowie alle Gehäusedeckel fest verschließen.
