Verkabelung
Oktober 2023

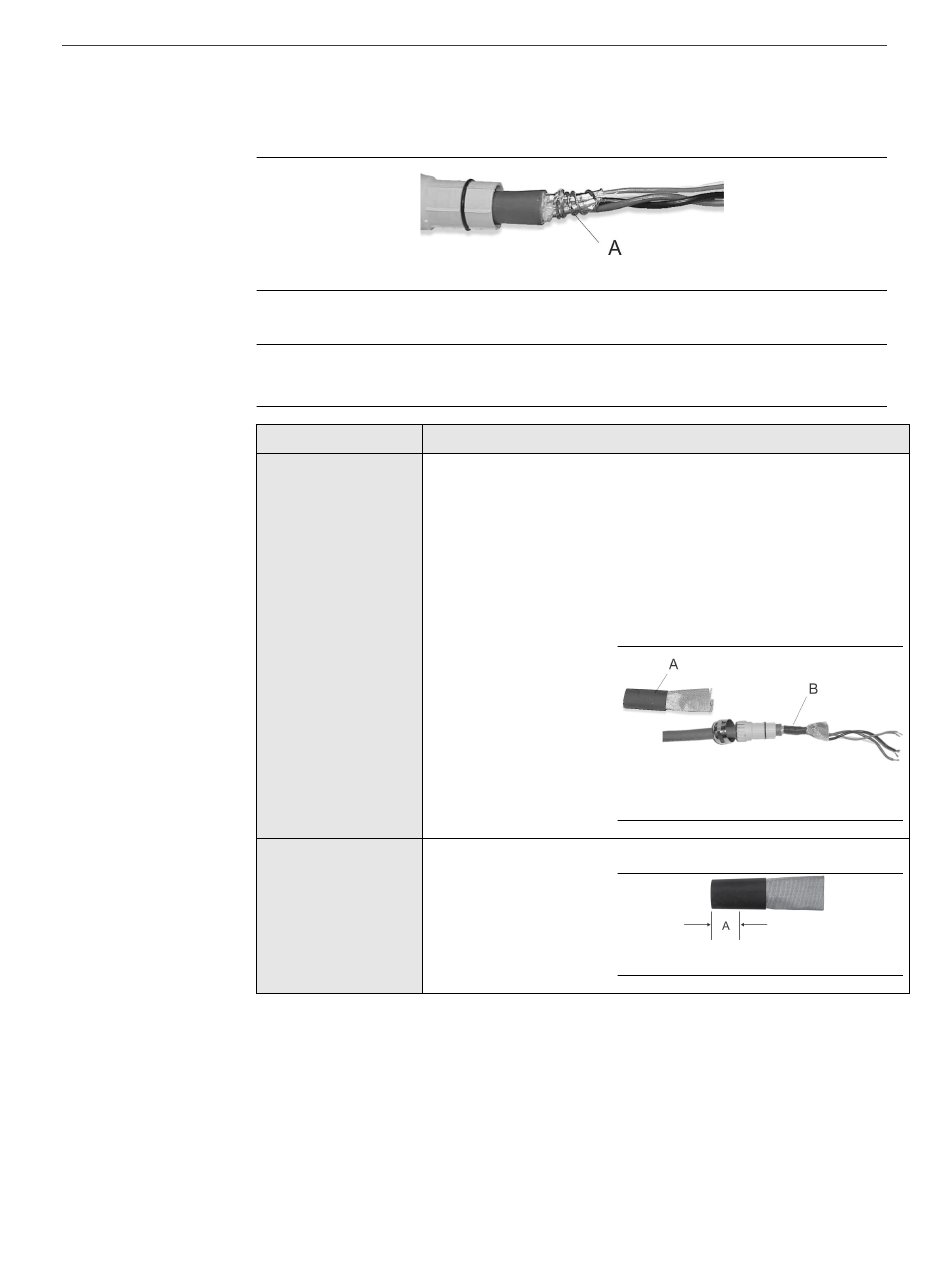

6. Die Beidrähte zweimal um die Abschirmung wickeln und die überstehenden Enden
7. Nur für Folienschirm (geschirmtes Kabel):
16
der Beidrähte abschneiden.
A. Beidrähte um Abschirmung gewickelt
Anmerkung
Im Fall eines Geflechtschirms (armiertes Kabel) diesen Schritt auslassen und mit
dem nächsten Schritt fortfahren.
Option
Bezeichnung
NPT-
Kabelverschraubung
M20-
8 mm abschneiden.
Kabelverschraubung
a. Den abgeschirmten Schrumpfschlauch über die Beidrähte
schieben. Sicherstellen, dass die Drähte vollständig
abgedeckt sind.
b. Den Schrumpfschlauch zum Aufschrumpfen erwärmen
(121,1 °C). Das Kabel dabei nicht verbrennen.
c. Den Klemmeinsatz so positionieren, dass das
innenliegende Ende bündig mit dem Geflecht des
Schrumpfschlauchs abschließt.
A. Schrumpfschlauch mit Abschirmung
B. Nach der Wärmeeinwirkung
A. Abschneiden
Installationsanleitung
00825-0105-4630
Micro Motion G-Serie
