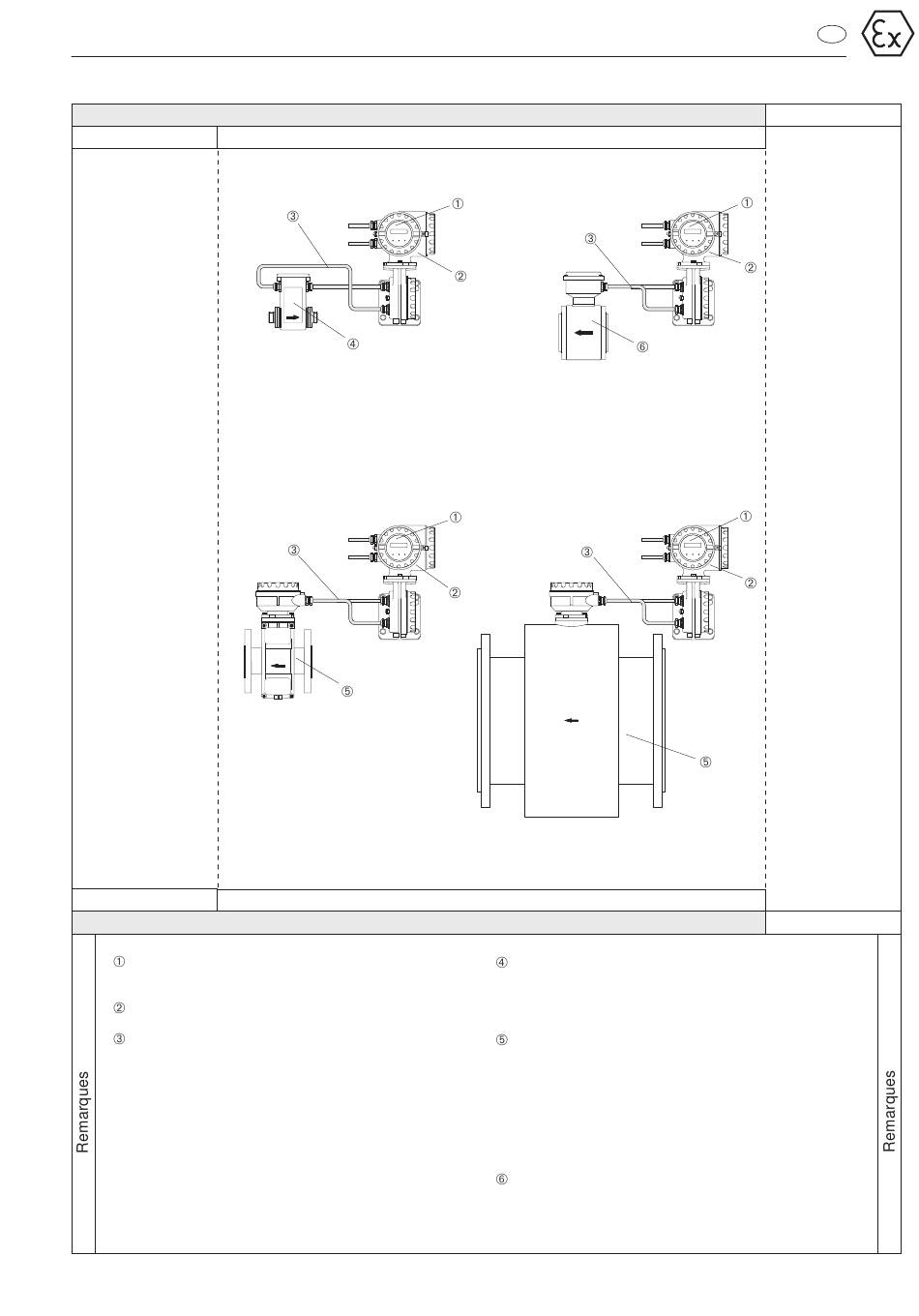

Promag 30
II2G (ATEX)
Zone 1
L'électronique de transmetteur Promag 30 en:
II3G EEx nAC IIC/IIB T5 X
Boîtier PRO-LINE IP 67
Câble de liaison version séparée:
FS (Field Short) max. 10 m
FL (Field Long) max. 200 m
Spécification de câble voir page 8
Endress+Hauser
Zone explosible
II3G (ATEX)
PROMAG 30
Détecteur A
(DN 2...25)
PROMAG 30
Détecteur F
(DN 15...300)
Zone explosible
Détecteur H
(DN 25...100)
Détecteur F
(DN 350...1200)
Zone 2
Détecteur Promag A en:
II3G EEx nA IIC/IIB T4-T6 X
• Promag A
DN 2...25
Détecteur Promag F en:
II3G EEx nA IIC/IIB T4-T6 X
• Promag F
DN 15...300
(Pour la version IP 68, une profondeur d'immersion de
max. 3 m est admissible, le marquage des détecteurs est
spécifique à leur exécution)
• Promag F
DN 350...2000
Détecteur Promag H en:
II3G EEx nA IIC/IIB T3-T6 X
• Promag H
DN 25...100
fr
Zone sûre
PROMAG 30
PROMAG 30
Zone sûre
3
