Montage
4.2

Montagebedingungen

4.2.1

Abmessungen

B
 3

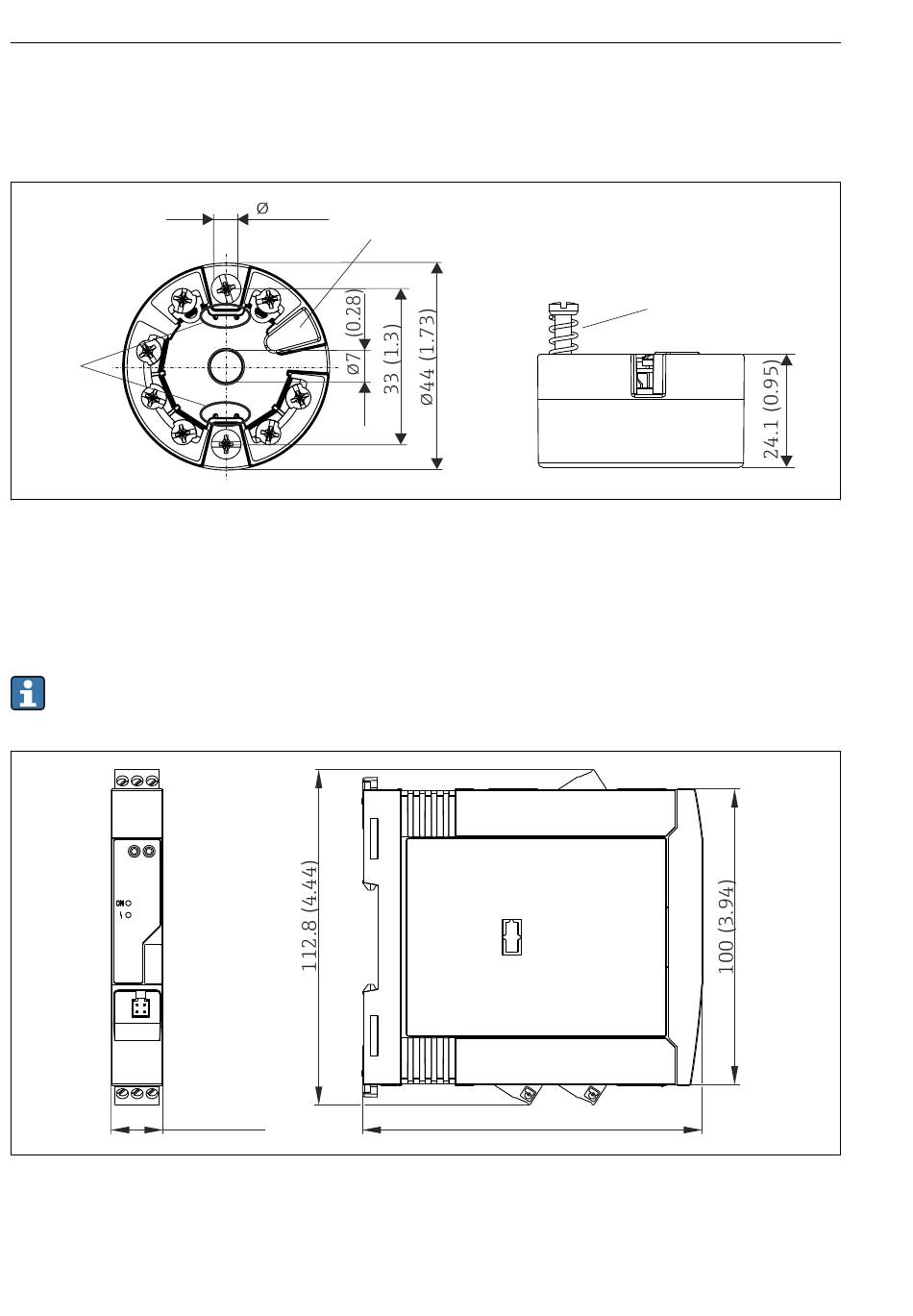

Ausführung Kopftransmitter mit Schraubklemmen. Angaben in mm (in)
A
Federweg L ≥ 5 mm (nicht bei US - M4 Befestigungsschrauben)
B
Befestigungselemente für aufsteckbare Messwertanzeige
C
Schnittstelle zur Kontaktierung der Messwertanzeige
Für die Ausführung mit Federklemmen gelten die gleichen Abmessungen. Ausnahme:
Gehäusehöhe H = 28,1 mm (1.11 in).
17.5 (0.69)
 4
Ausführung Hutschienentransmitter. Angaben in mm (in)
10
5 (0.2)
C
A
114.9 (4.52)
iTEMP TMT82
A0007301
A0017808
Endress+Hauser
