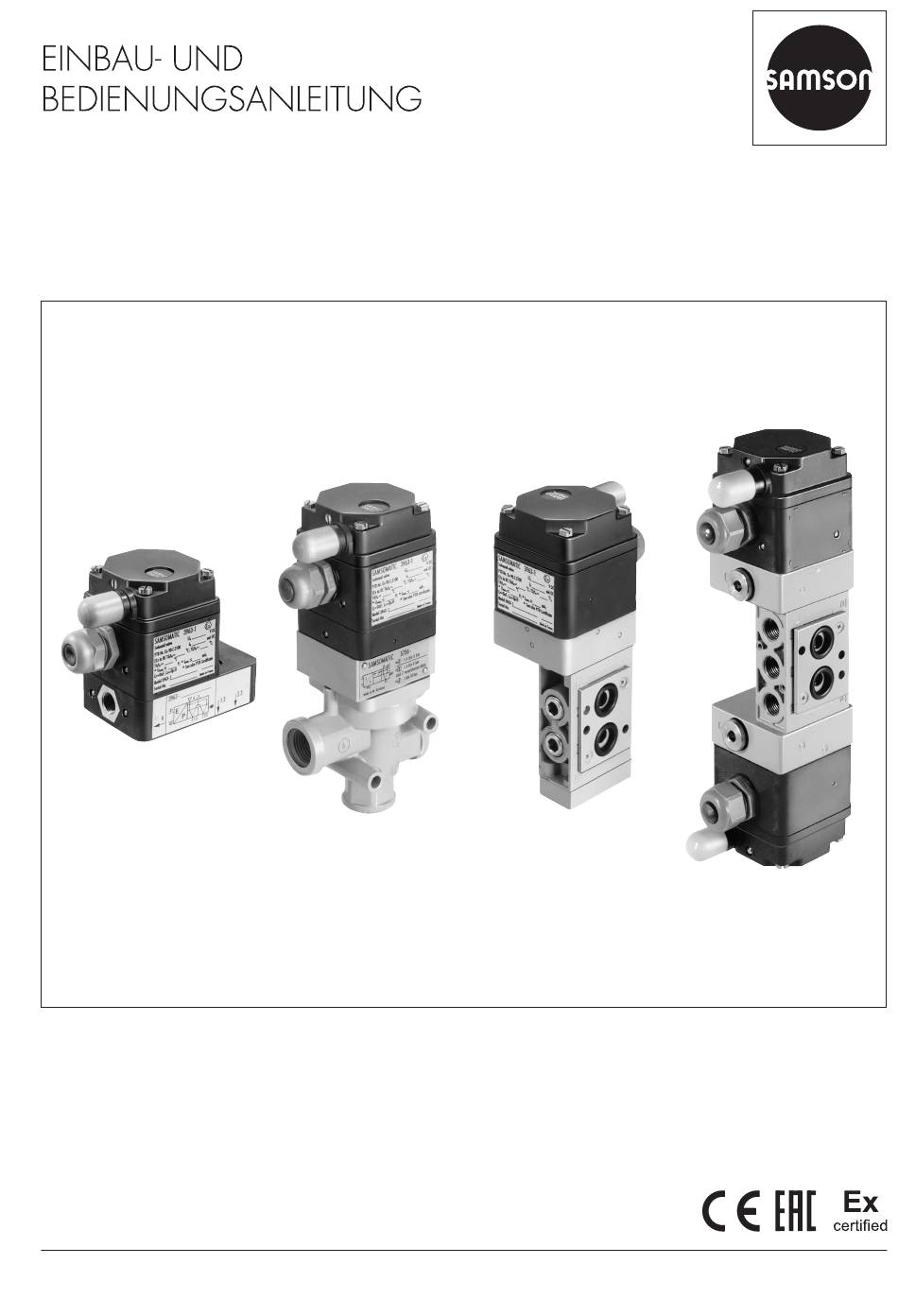

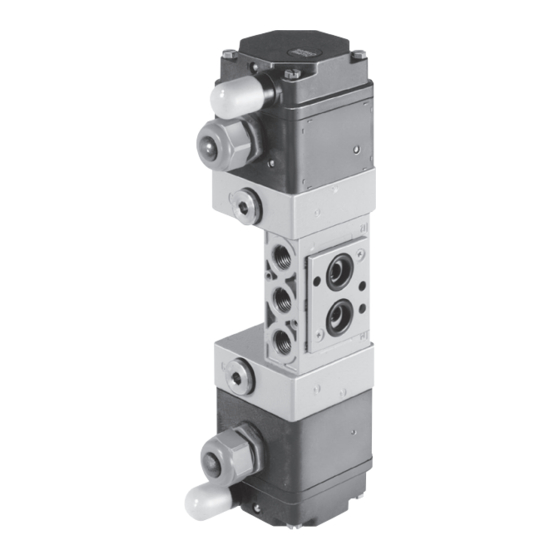

EB 3963
Originalanleitung
Magnetventile Typ 3963
Ausgabe Januar 2022

Werbung

loading

Verwandte Anleitungen für Samson 3963

Inhaltszusammenfassung für Samson 3963

  • Seite 1 EB 3963 Originalanleitung Magnetventile Typ 3963 Ausgabe Januar 2022...
  • Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samsongroup.com). Gerätebezogene Dokumente, wie beispielsweise die Einbau- und Bedie- nungsanleitungen, stehen im Internet unter www.samsongroup.com >...
  • Seite 3 Auslegung der Anschlussleitung ..............48 5.2.2 Druckluftqualität ...................49 Umstellung auf externe Zuführung der Hilfsenergie über Anschluss 9....50 Abluftrückführung ..................52 Drosseln ......................52 Elektrischer Anschluss ..................53 6.1 Schaltverstärker nach EN 60079-25 ..............54 Leitungseinführung mit Kabelverschraubung ...........54 Elektrische Hilfsenergie anschließen ...............54 Betrieb ......................55 Schutzart .....................55 Handhilfsbetätigung ..................55 EB 3963...
  • Seite 4 Inhalt Instandhaltung ....................57 Für den Rückversand vorbereiten ..............57 Störungen ....................58 Notfallmaßnahmen durchführen ..............58 Außerbetriebnahme und Demontage ............58 10.1 Außer Betrieb nehmen ..................58 10.2 Entsorgen ....................59 Anhang ......................59 11.1 After Sales Service ..................59 EB 3963...
  • Seite 5 Anwendungen oder Umgebungen einsetzen möchte, muss er hierfür Rücksprache mit SAMSON halten. SAMSON haftet nicht für Schäden, die aus Nichtbeachtung der bestimmungsgemäßen Ver- wendung resultieren sowie für Schäden, die durch äußere Kräfte oder andere äußere Einwir- kungen entstehen.
  • Seite 6 Das Bedienpersonal muss mit der vorliegenden Einbau- und Bedienungsanleitung und mit den mitgeltenden Dokumenten vertraut sein und sich an die darin aufgeführten Gefahrenhin- weise, Warnhinweise und Hinweise halten. Darüber hinaus muss das Bedienpersonal mit den geltenden Vorschriften bezüglich Arbeitssicherheit und Unfallverhütung vertraut sein und diese einhalten. EB 3963...
  • Seite 7 Î Die in den Zulassungen angegebenen Höchstwerte der eigensicheren Stromkreise einhal- ten! Mitgeltende Normen und Richtlinien Das mit der CE-Kennzeichnung versehene Gerät erfüllt die Anforderungen der nachfolgen- den Richtlinien: − Typ 3963-0: 2014/30/EU, 2014/35/EU, 2011/65/EU, 2015/863/EU − Typ 3963-1/-8: 2014/30/EU, 2014/34/EU, 2011/65/EU 2015/863/EU Das mit der EAC-Kennzeichnung versehene Gerät erfüllt die Anforderungen der Richtlinien TR CU 004/2011 und TR CU 020/2011. Konformitätserklärungen und EAC-Zertifikate im Detail, vgl. Kap. 11...
  • Seite 8 2008; VDE 0165 Teil 1 beachten. Î Installation, Betrieb oder Wartung des Magnetventils nur durch Personen durchfüh- ren lassen, die eine Ausbildung oder Unterweisung bzw. eine Berechtigung zum Ar- beiten an explosionsgeschützten Geräten in explosionsgefährdeten Anlagen haben. Î Zündschutzart und die für die Zündschutzart spezifischen Bedingungen zur Ansteue- rung gemäß EG-Baumusterprüfbescheinigung beachten. EB 3963...
  • Seite 9 Beschädigung des Magnetventils durch unzulässige Drücke! Î Magnetventil nicht mit mehr als dem max. Druck versorgen. Beschädigung des Magnetventils und Fehlfunktion durch falsche Klemmenbelegung! Die einwandfreie Funktion des Magnetventils erfordert die Einhaltung der vorgegebenen Klemmenbelegungen. Î Elektrische Anschlüsse am Magnetventil gemäß Klemmenbelegung vornehmen. EB 3963...
  • Seite 10 Model Mat. Date Variante Model-Nr. Nennsignal Produktionsort Schlüssel für NE 53 (interne Angabe) Herkunftsbezeichnung Hardwareversion Zulassungen (CE, EAC, UKCA usw.) DataMatrix-Code Herstellungsdatum Materialnummer (elektronisches Typenschild) Seriennummer EB 3963...
  • Seite 11 Info Die Ausführung „NAMUR-Lochbild gemäß VDI/VDE 3845” in Kombination mit K 0,32 ist mit Ematal beschichtet (Typ 3963-xxxxx02xxxxxxxxxx). Magnetventil Typ 3963- x x x x x x x x x x x x x x x x x Zündschutzart Ohne Ex-Schutz ATEX II 2G Ex ia IIC T6 Gb (max. 60/70/80 °C in T6/T5/T4)  1)
  • Seite 12 Kennzeichnungen am Gerät Magnetventil Typ 3963- x x x x x x x x x x x x x x x x x Drosseln Ohne Drosseln SIL/TÜV (alle K -Werte) 1 Abluftdrossel (3/2-Wege-Funktion/NAMUR-Lochbild oder Verbin- dungsblock/K -Wert 0,16) 2 Abluftdrosseln (5/2-Wege-Funktion/NAMUR-Lochbild/ -Wert 0,16) 1 Zuluft-/1 Abluftdrossel (3/2-Wege-Funktion/NAMUR-Lochbild/ -Wert 0,16) Anbau NAMUR-Lochbild gemäß VDI/VDE 3845 SIL/TÜV (alle K -Werte)  9)
  • Seite 13 Kennzeichnungen am Gerät Magnetventil Typ 3963- x x x x x x x x x x x x x x x x x Elektrischer Anschluss Blindstopfen M20 x 1,5 Kabelverschraubung M20 x 1,5 aus Polyamid, schwarz Kabelverschraubung M20 x 1,5 aus Polyamid, blau Adapter M20 x 1,5 auf ½ NPT, aus Aluminium Kabelverschraubung M20 x 1,5 (Fabrikat CEAG), aus Polyamid, schwarz Kabelverschraubung M20 x 1,5, aus Messing, vernickelt Kabelverschraubung M20 x 1,5, aus Messing, vernickelt, blau Kabelverschraubung M20 x 1,5 (Fabrikat CEAG), aus Polyamid, blau Kabelverschraubung M20 x 1,5 (Fabrikat Jacob), aus Polyamid, blau Gerätestecker Bauform A gemäß DIN EN 175301-803, aus Polyamid, schwarz  1) Gerätestecker LED gemäß DIN EN 175301-803, aus Polyamid, schwarz  1) Adapter M20 x 1,5 auf ½ NPT, aus Edelstahl Schutzart IP 54 mit Filter aus Polyethylen IP 65 mit Filter-Rückschlagventil aus Polyamid...
  • Seite 14 Kennzeichnungen am Gerät Magnetventil Typ 3963- x x x x x x x x x x x x x x x x x Ex-Schutz CCC Ex Ex ia IIC T4 ~ T6 0 0 9 EAC (GOST) 1Ex ia IIC T6...T4 Gb X...
  • Seite 15 (Lieferzustand). Durch Drehen ei- Durch ein elektrisches Binärsignal wird die ner Flachdichtung kann auf externe Zufüh- Magnetspule erregt und die Auslassdü-  Ⓑ Ⓐ Nennsignal –82 Umstellung auf ex- terne Zuführung der Hilfsenergie Ⓒ Bild 1: Funktion EB 3963...
  • Seite 16 Auslassdüse  gegen die Kraft der Feder von der   Prallplatte verschlossen. Dadurch steigt  der Druck im Druckteiler über den Einschalt- druck des Verstärkerventils an und schal- tet es in die Arbeitsstellung um. EB 3963...
  • Seite 17 8504-0068 Filter aus Polyethylen, Anschluss G ½, Schutzart IP 54 1790-7408 Filter-Rückschlagventil im Einschraubgehäuse G ¼ aus Polyamid, Schutzart IP 65 1790-7253 Filter-Rückschlagventil im Einschraubgehäuse G ¼ aus 1.4301, Schutzart IP 65 1790-9645 Filter-Rückschlagventil im Einschraubgehäuse G ¼ aus Polyamid, Schutzart NEMA 4 1790-9646 Filter-Rückschlagventil im Einschraubgehäuse G ¼ aus 1.4301, Schutzart NEMA 4 1400-5930 Befestigungssockel für G-Schiene 32 gemäß EN 50035 (2 Stück erforderlich) 1400-5931 Befestigungssockel für Hutschiene 35 gemäß EN 50022 (2 Stück erforderlich) 1400-6726 Montageplatte für Wandaufbau 1991-0451 Entlüftung G ¼ aus Polyamid, Schutzart IP 65 Anbausätze für Magnetventile Typ 3963 mit Gewindeanschluss Bestell-Nr. Bezeichnung 1400-6759 Anbausatz für Hubantriebe (Antriebsgröße 175/240 cm², Anschluss G ¼) mit Rohrverschraubung, Anschluss G ¼/G ¼, aus CrNiMo-Stahl Anbausatz für Hubantriebe (Antriebsgröße 350/355/700/750 cm², Anschluss G  1400-6735 mit Rohrverschraubung, Anschluss G ½/G  , aus CrNiMo-Stahl 1400-6761 mit Rohrverschraubung, Anschluss G ¼/G  , aus CrNiMo-Stahl 1400-6736 Anbausatz für Hubantriebe (Antriebsgröße 1000/1400-60 cm², Anschluss G ¾)
  • Seite 18 Aufbau und Wirkungsweise Anbausätze für Magnetventile Typ 3963 mit Gewindeanschluss Bestell-Nr. Bezeichnung Anbausatz für Hubantriebe (Antriebsgröße 350/355/700/750 cm², Anschluss G  mit Befestigungswinkel aus CrNiMo-Stahl 1400-6738 und Verschraubungen für Rohr 8 x 1, Anschluss G ¼/G  , aus Stahl, verzinkt 1400-6739 und Verschraubungen für Rohr 8 x 1, Anschluss G ¼/G  , aus CrNiMo-Stahl 1400-6743 und Verschraubungen für Rohr 12 x 1, Anschluss G ¼/G  , aus CrNiMo-Stahl 1400-6744 und Verschraubungen für Rohr 10 x 1, Anschluss G ½/G  , aus Polyamid 1400-6745 und Verschraubungen für Rohr 10 x 1, Anschluss G ¼/G  , aus Polyamid Anbausatz für Hubantriebe (Antriebsgröße 700/750 cm², Anschluss G ...
  • Seite 19 0320-1416 Träger für NAMUR-Rippe (erforderlich bei gleichzeitigem Anbau eines Stellungsreglers oder Grenz- signalgebers an Hubantriebe mit Nennweite DN 50) 8320-0131 Sechskantschraube M 8 x 60 – A 4 DIN 931 1400-6751 Adapterplatte NAMUR-Rippe/NAMUR-Lochbild, Anschluss G ¼ 1400-9924 Adapterplatte NAMUR-Rippe/NAMUR-Lochbild, Beschichtung Ematal, Anschluss ¼ NPT Verbindungsblock für Hubantriebe Typ 3277 mit angebautem Stellungsregler Typ 3766/Typ 3767/ Typ 3793/Typ 3730 1400-8813 Anschluss G ¼ 1400-8814 Anschluss ¼ NPT 1400-6950 Manometeranbaublock, 1 x „Output“ und 1 x „Supply“, aus Edelstahl/Messing (für Verbindungsblock) Verrohrungssatz für Antrieb „Stange einfahrend“ 1400-6444 Antriebsgröße 240 cm², aus Stahl, verzinkt 1400-6445 Antriebsgröße 240 cm², aus CrNiMo-Stahl 1400-6446 Antriebsgröße 350 cm², aus Stahl, verzinkt 1400-6447 Antriebsgröße 350 cm², aus CrNiMo-Stahl 1400-6448 Antriebsgröße 700 cm², aus Stahl, verzinkt 1400-6449 Antriebsgröße 700 cm², aus CrNiMo-Stahl EB 3963...
  • Seite 20 Werkstoff Schrauben 1.4571 Federn 1.4310 Dichtungen Silikonkautschuk, Perbunan Chlorbutadien 57 Cr 868 (–20…+80 °C) Membranen Silikonkautschuk (–45…+80 °C) Medium Instrumentenluft, frei von aggressiven Bestandteilen, oder Stickstoff Hilfsenergie Druck 1,4…6 bar ≤80 l/h bei 1,4 bar Hilfsenergie in Ruhestellung Luftverbrauch ≤10 l/h bei 1,4 bar Hilfsenergie in Arbeitsstellung Schaltzeit ≤65 ms ≥2 x 10  Schaltspiele (bei –20…+80 °C) Lebensdauer ≥2 x 10  Schaltspiele (bei –45…+80 °C) Umgebungstemperatur vgl. „Elektrische Daten“ Einbaulage beliebig EB 3963...
  • Seite 21 Einsatz in explosionsgefährdeten Bereichen (Zone 1)  2) Typ 3963 Maximalwerte zum Anschluss an einen bescheinigten eigensicheren Stromkreis Ausgangsspannung 25 V · 27 V · 28 V · 30 V · 32 V  4) 150 mA · 125 mA · 115 mA · 100 mA · Ausgangsstrom  4) 85 mA Verlustleistung 250 mW keine Einschränkung Äußere Kapazität ≈0 Äußere Induktivität ≈0 –45…+60 °C Umgebungstemperatur in –45…+70 °C Temperaturklasse –45…+80 °C EB 3963...
  • Seite 22  = 2,4 bar und p  = 1,0 bar kann nach folgender Formel berechnet werden: Q =  x 36,22 in m³/h Die zulässige Umgebungstemperatur des Magnetventils ist abhängig von der zulässigen Umgebungstemperatur der Komponenten, der Zündschutzart und der Temperaturklasse. Sicherheitsintegritätsstufe SIL gemäß IEC 61508 Sicheres Freigeben oder Sperren der Druckluftversorgung Bei interner Zuführung der Hilfsenergie Bei externer Zuführung der Hilfsenergie EB 3963...
  • Seite 23 Die zulässige Umgebungstemperatur des Magnetventils ist abhängig von der zulässigen Umgebungstemperatur der Komponenten, der Zündschutzart und der Temperaturklasse. Sicherheitsintegritätsstufe SIL gemäß IEC 61508 Sicheres Freigeben oder Sperren der Druckluftversorgung Bei interner Zuführung der Hilfsenergie Bei externer Zuführung der Hilfsenergie Verbindungsschlauch zwischen den Verstärkerventilen aus Polyamid, vgl. Maßbild auf S. 32 und Maßbild auf S. 33 EB 3963...
  • Seite 24  = 1,0 bar kann nach folgender Formel berechnet werden: Q =  x 36,22 in m³/h Die zulässige Umgebungstemperatur des Magnetventils ist abhängig von der zulässigen Umgebungstemperatur der Komponenten, der Zündschutzart und der Temperaturklasse. Sicherheitsintegritätsstufe SIL gemäß IEC 61508 Sicheres Freigeben oder Sperren der Druckluftversorgung Bei interner Zuführung der Hilfsenergie Bei externer Zuführung der Hilfsenergie NAMUR-Lochbild gemäß VDI/VDE 3845 EB 3963...
  • Seite 25  = 2,4 bar und p  = 1,0 bar kann nach folgender Formel berechnet werden: Q =  x 36,22 in m³/h Sicheres Freigeben oder Sperren der Druckluftversorgung Bei interner Zuführung der Hilfsenergie Bei externer Zuführung der Hilfsenergie Die zulässige Umgebungstemperatur des Magnetventils ist abhängig von der zulässigen Umgebungstemperatur der Komponenten, der Zündschutzart und der Temperaturklasse. NAMUR-Lochbild gemäß VDI/VDE 3845 EB 3963...
  • Seite 26  = 2,4 bar und p  = 1,0 bar kann nach folgender Formel berechnet werden: Q =  x 36,22 in m³/h Sicheres Freigeben oder Sperren der Druckluftversorgung Bei interner Zuführung der Hilfsenergie Bei externer Zuführung der Hilfsenergie Die zulässige Umgebungstemperatur des Magnetventils ist abhängig von der zulässigen Umgebungstemperatur der Komponenten, der Zündschutzart und der Temperaturklasse. NAMUR-Lochbild gemäß VDI/VDE 3845 EB 3963...
  • Seite 27 NI Class I, Div.2, GP A,B,C,D,F,G T* Nummer PTB 01 ATEX 2086 X II 3G Ex nA II T6 Gc ATEX II 3G Ex ic IIC T6 Gc Datum 2014-04-17 Nummer ZETC/027/2024 TR CMU 1055 Datum 2024-04-22 MODUL D gültig bis 2027-08-24 EB 3963...
  • Seite 28 Aufbau und Wirkungsweise 3.3 Maße in mm Magnetventile ohne Gewindeanschluss Typ 3963-xxx0x4541: Vorsteuerventil, K -Wert 0,01 Verschluss- schraube M20 x 1,5 Kabelver- schraubung M20 x 1,5 Typ 3963-xxx0x414: Vorsteuerventil, K -Wert 0,16 Verschluss- schraube M20 x 1,5 Kabelver- schraubung M20 x 1,5 EB 3963...
  • Seite 29 Unteransicht Anschlussplatte M4/7 mm tief  M3/6 mm tief  Ø3 mm/3,5 mm tief  Verschluss- Kabelver- schraubung schraube M20 x 1,5 M20 x 1,5 Typen 3963-xxx0x11/-xxx0x12: 3/2-Wege-Magnetventil, einseitig angesteuert, K -Wert 0,16 oder 3,2 Unteransicht Anschlussplatte M4/7 mm tief  M3/6 mm tief  Ø3 mm/3,5 mm tief  Kabelver- Verschluss- schraubung schraube M20 x 1,5 M20 x 1,5 9(4) Anschluss 9 bei Typ 3963-xxx0x11x0xxxx Anschluss 4 bei Typ 3963-xxx0x12xxxxxx Anschlüsse 9 und 5 bei Typ 3963-xxx0x12xxxxxx EB 3963...
  • Seite 30 Unteransicht Anschlussplatte M4/7 mm tief  M3/6 mm tief  Ø3 mm/3,5 mm tief  Verschluss- Kabelver- schraube schraubung M20 x 1,5 M20 x 1,5 Typen 3963-xxx0x314/-xxx0x324: 3/2-Wege-Magnetventil, einseitig angesteuert, K -Wert 0,16 oder 0,32, für Montage mit Verbindungsblock an Hubantrieb Verschluss- Kabelver- schraube schraubung M20 x 1,5 M20 x 1,5 * Montage an Verbindungsblock mit 2 Schrauben M5 x 60 DIN 912 EB 3963...
  • Seite 31 Aufbau und Wirkungsweise Typ 3963-xxx0x14: 3/2-Wege-Magnetventil, einseitig angesteuert, K -Wert 4,3 Kabelver- Verschluss- schraube schraubung M20 x 1,5 M20 x 1,5 Verschluss- stopfen G ½ ½" ½" ½" EB 3963...
  • Seite 32 Aufbau und Wirkungsweise Typ 3963-xxx1x14: 5/2-Wege-Magnetventil, einseitig angesteuert, K -Wert 4,3 Kabelver- Verschluss- schraubung schraube M20 x 1,5 M20 x 1,5 Verschluss- stopfen G ½ G ½ G ½ G ½ EB 3963...
  • Seite 33 Aufbau und Wirkungsweise Typ 3963-xxx8x14x1: 6/2-Wege-Magnetventil, einseitig angesteuert, K -Wert 4,3 Verschluss- Kabelver- schraube schraubung M20 x 1,5 M20 x 1,5 Verschluss- stopfen G ½ G ½ G ½ G ½ EB 3963...
  • Seite 34 Aufbau und Wirkungsweise Typ 3963-xxx0x13/-xxx1x13: 3/2- oder 5/2-Wege-Magnetventil, einseitig angesteuert, K -Wert 1,4 Kabelver- Verschluss- schraubung schraube M20 x 1,5 M20 x 1,5 Verschluss- stopfen G ½ ¼" 50,8 Anschluss 5 ist bei der 3/2-Wege-Funktion verschlossen Typ 3963-xxx2x13/-xxx3x13/-xxx5x13: 5/2- oder 5/3-Wege-Magnetventil, beidseitig angesteuert, K -Wert 1,4 Kabelver- Verschluss- schraubung schraube M20 x 1,5 M20 x 1,5 Verschluss- stopfen G ½ ¼" 50,8 EB 3963...
  • Seite 35 Aufbau und Wirkungsweise Magnetventile mit Gewindeanschluss für Hubantriebe mit NAMUR-Rippe Typ 3963-xxx0x22: 3/2-Wege-Magnetventil, einseitig angesteuert, K -Wert 0,32 Unteransicht Adapterplatte Verschluss- schraube M20 x 1,5 Kabelver- schraubung M20 x 1,5 16,8 Typ 3963-xxx0x01/-xxx1x01: 3/2- oder 5/2-Wege-Magnetventil, einseitig angesteuert, K -Wert 0,16 Verschluss- schraube M20 x 1,5 Kabelver- schraubung M20 x 1,5 NAMUR-Befestigungsebene EB 3963...
  • Seite 36 Aufbau und Wirkungsweise Typ 3963-xxx0x02: 3/2-Wege-Magnetventil, einseitig angesteuert, K -Wert 0,32 Verschluss- schraube M20 x 1,5 Kabelver- schraubung M20 x 1,5 18,5 NAMUR-Befestigungsebene EB 3963...
  • Seite 37 Aufbau und Wirkungsweise Magnetventile mit NAMUR-Lochbild für Schwenkantriebe Typ 3963-xxx8x01: 6/2-Wege-Magnetventil, einseitig angesteuert, K -Wert 0,16 Verschluss- schraube M20 x 1,5 NAMUR- Befestigungsebene Kabelver- schraubung M20 x 1,5 Typ 3963-xxx0x03/-xxx1x03: 3/2- oder 5/2-Wege-Magnetventil, einseitig angesteuert, K -Wert 1,4 Kabelver- schraubung M20 x 1,5 Verschluss- schraube M20 x 1,5 ¼" 50,8 Anschluss 5 ist bei 3/2-Wege-Funktion verschlossen EB 3963...
  • Seite 38 M20 x 1,5 Verschluss- stopfen ¼" G (NPT) ¼ Zylinderschraube ISO 4762 – M6 x 60 mit Federring DIN 128-A5 NAMUR- Schnittstelle ¼" G (NPT) ½ Typ 3963-xxx0x04: 3/2-Wege-Magnetventil, einseitig angesteuert, K -Wert 4,3 Kabelver- Verschluss- schraubung schraube M20 x 1,5 M20 x 1,5 Verschluss- stopfen ¼" Int. G (NPT) ½ Zylinderschraube ISO 4762 – M6 x 60 mit Federring DIN 128-A6 NAMUR- Schnittstelle ½" G (NPT) ½ EB 3963...
  • Seite 39 Aufbau und Wirkungsweise Typ 3963-xxx1x06: 5/2-Wege-Magnetventil, einseitig angesteuert, K -Wert 2,9 Kabelver- Verschluss- schraube schraubung M20 x 1,5 M20 x 1,5 Verschluss- G ¼ stopfen ¼" ½" ½" Ø6 ½" ½" Ø6 NAMUR- ½" Schnittstelle EB 3963...
  • Seite 40 Aufbau und Wirkungsweise Typ 3963-xxx2x03/-xxx3x03/-xxx5x05: 5/2- oder 5/3-Wege-Magnetventil, beidseitig angesteuert, K -Wert 1,4 Kabelver- schraubung M20 x 1,5 Verschluss- schraube M20 x 1,5 ¼" EB 3963...
  • Seite 41 Aufbau und Wirkungsweise Typ 3963-xxx2x06: 5/2-Wege-Magnetventil, beidseitig angesteuert, K -Wert 2,9 Kabelver- Verschluss- schraubung schraube M20 x 1,5 M20 x 1,5 Verschluss- G ¼ stopfen ¼" ½" ½" Ø6 ½" ½" Ø6 NAMUR- ½" Schnittstelle Verschluss- stopfen ¼" EB 3963...
  • Seite 42 − Korrosionsschutz (Beschichtung) nicht be- Ware mit Lieferschein abgleichen. schädigen. 2. Lieferung auf Schäden durch Transport − Magnetventil vor Nässe und Schmutz prüfen. Transportschäden an SAMSON schützen. In feuchten Räumen Kondens- und Transportunternehmen (vgl. Liefer- wasserbildung verhindern. Ggf. Trocken- schein) melden.
  • Seite 43 − Bei der Montage darauf achten, dass über dem Gehäusedeckel ein Freiraum Bild 2: Tragschienenmontage von ≥300 mm bleibt. − An Einsatzorten, in denen mit mechani- scher Beschädigung der Gehäuse zu rechnen ist, sind die Gehäuse mit einem zusätzlichen Schutz zu versehen. EB 3963...
  • Seite 44 Î Magnetventil mit der im Lieferumfang Lochbild enthaltenen Schraube M8 x 35 ISO 4762 befestigen. Typen 3963-XXXXX0X Typen 3963-XXX0X0 Die zur Montage benötigten Schrauben sind im Lieferumfang enthalten. Î Magnetventile mit Adapterplatte (Bild 5) an Hubantriebe montieren. Î Vor Montage des Magnetventils die kor- rekte Lage der zwei O-Ringe prüfen. EB 3963...
  • Seite 45 Bild 5: Montage mit Adapterplatte an Hubantriebe mit NAMUR-Rippe gemäß IEC 60534-1 Antriebsfläche Anschluss Bestell-Nr. Antriebsfläche Anschluss Bestell-Nr. 175/240 cm² G ¼/¼ 1400-6759 1000 cm² G ¾/½ 1400-6736 1400 cm² – 60 mm 1400-6761 G  /¼ 350/355 cm² 1400 cm² – 120/250 mm 700/750 cm² 1400-6735   /½ 1400-6737 G 1/½ 2800/2 x 2800 cm² Bild 6: Montage mit CrNiMo-Rohrverschraubung an Hubantriebe EB 3963...
  • Seite 46 Typen 3963-xxxxx11 (außer Typen 3963xxx1011/-xxx8011) Montage an Typ 3271 oder 3277 gemäß Bild 6 und Einbau- und Bedienungsanleitung der Hubantriebe: u EB 8310-X 5.1.6 Montage an Verbin- dungsblock für Huban- trieb Typ 3277 Typen 3963-XXXXX3X Die Typen 3963-XXXXX3X sind für den ge- meinsamen Anbau des Magnetventils mit ei- nem Stellungsregler Typ 3730-X, 3731-X, 3766, 3767, 378X oder 3793 an Huban- trieb Typ 3277 geeignet (Bild 7). EB 3963...
  • Seite 47 Montage und Inbetriebnahme Verbindungsblock, Typ 3963-XXX0X3 G ¼ (Bestell-Nr. 1400-8817), ¼ NPT (Bestell-Nr. 1400-8818) mit Verrohrungssatz für Antrieb „Stange ausfahrend“ A—B Anbaufläche * Freiraum für die Mon- tage des Deckels Bild 7: Verbindungsblock für Hubantrieb Typ 3277 EB 3963...
  • Seite 48 Î Die Abluftanschlüsse gegen Eindringen 1. Gewindestopfen von Anschluss 9 ab- von Wasser und Schmutz durch Filter schrauben und ein Manometer anschlie- oder andere geeignete Maßnahmen ßen. schützen. 2. Bei einem Druck von ≥1,3 bar während des Schaltvorgangs ist die Nennweite der Anschlussleitung ausreichend. EB 3963...
  • Seite 49 Î Arbeitsdruck ggf. durch einen Druckmin- sive Gase derer begrenzen. − Betriebsdruck 0 bis 6 bar HINWEIS Fehlfunktion durch Nichtbeachten der ge- forderten Luftqualität! Î Nur trockene, öl- und staubfreie Zuluft verwenden. Î Wartungsvorschriften für vorgeschaltete Reduzierstationen beachten. Î Luftleitungen vor Anschluss gründlich durchblasen. EB 3963...
  • Seite 50 9 ist wie folgt durchzuführen: Zunge der Wendedichtung liegt dann  1. Platte und Wendedichtung nach   im Plattenausschnitt „9“. Lösen der Zylinderschraube von der Ver- 3. Platte und Wendedichtung an der   bindungsplatte abnehmen. Verbindungsplatte befestigen. EB 3963...
  • Seite 51 -XXX0022/-XXX1011 Bei diesen Magnetventilen wird, wenn nicht anders spezifiziert, die Hilfsenergie über An- Bild 10: Montage der Flachdichtung schluss 4 intern zugeführt. Die Umstellung auf externe Zuführung über Anschluss 9 ist wie folgt durchzuführen (Bild 10): 1. Gehäusedeckel nach Lösen von vier Zy- linderschrauben abnehmen. EB 3963...
  • Seite 52 Die Drosselfunktion ist aus dem Schalt- Bild 11: Drosseleinstellung symbol am Gerät erkennbar. Unter dem Ge- häusedeckel bzw. an der Adapterplatte kön- nen mit einem Schraubendreher durch Rechts- bzw. Linksdrehen der Drosselschrau- ben unterschiedliche Schließ- und Öffnungs- zeiten im Verhältnis 1:15 eingestellt werden. EB 3963...
  • Seite 53 „Explosionsfähige Atmosphäre: Projek- die Zusammenschaltung der eigensiche- tierung, Auswahl und Errichtung elek- ren elektrischen Betriebsmittel nicht über- trischer Anlagen“. schreiten. Auswahl von Kabel und Leitungen Î Für die Installation der eigensicheren Stromkreise EN 60079-14: 2008; VDE 0165 Teil 1, Absatz 12 beachten! EB 3963...
  • Seite 54 Bild 12 anschließen. den Ausgangsstromkreis Schaltverstärker einzuschalten. Diese sollen die Grenzwerte des Steuerstromkreises einhalten. Î Bei Einrichtung in explosionsgefährdeten Anlagen die einschlägigen Bestimmun- gen beachten. Zone 2-Betriebsmittel Für Betriebsmittel, die entsprechend der Zündschutzart Ex nA II (nichtfunkend Be- triebsmittel) betrieben werden, gilt nach EN 60079-15: 2003: EB 3963...
  • Seite 55 Nennsignal ein manuelles Betätigen zu er- — möglichen: − als Schalttaste im Gehäusedeckel − als Drucktaste im Gehäusedeckel − als Drucktaste unter dem Gehäusedeckel. Leitungsdose M  12   x   1 Für Sicherheitsschaltungen empfiehlt — SAMSON Geräte ohne Handhilfsbetätigung einzusetzen. Bild 12: Anschlussbilder EB 3963...
  • Seite 56 Sitz der Formdichtung und der dicht (Leckage). O-Ringe prüfen. Vorsteuerdruck reicht nicht aus Druckleitung prüfen. und eine Zwischenstellung des Druckleitung auf Dichtheit prü- Magnetventils wird erreicht (per- fen. manent Luft an der Entlüftung). Leitungsquerschnitt der Drucklei- tung erhöhen. EB 3963...
  • Seite 57 Defekte Magnetventile können zur Reparatur Aufhebung der Eigensicherheit bei eigensi- an SAMSON gesendet werden. cheren Geräten! Beim Rückversand an SAMSON wie folgt Î Eigensichere Geräte, die in eigensiche- vorgehen: ren Stromkreisen eingesetzt werden sol- 1. Stellventil außer Betrieb nehmen (vgl. zu- len, ausschließlich mit bescheinigten ei-...
  • Seite 58 Bei Störungen, die nicht in Tabelle 2 aufge- GEFAHR führt sind, hilft Ihnen der After Sales Service Lebensgefahr durch elektrischen Schlag! von SAMSON weiter (vgl. Kap. 11.1). Î Bei Arbeiten am Gerät und vor dem Öff- nen des Geräts Versorgungsspannung abstellen und gegen Wiedereinschalten 9.1 Notfallmaßnahmen durch-...
  • Seite 59 Sie sich unter Angabe Ihrer Firmenanschrift Adressen der SAMSON AG und deren an aftersalesservice@samsongroup.com. Tochtergesellschaften Die Adressen der SAMSON AG und Ver- Tipp triebsstandorte stehen im Internet unter www. Im Rahmen eines Rücknahmekonzepts kann samsongroup.com zur Verfügung. SAMSON auf Kundenwunsch einen Dienst-...
  • Seite 60 EB 3963...
  • Seite 61 EB 3963...
  • Seite 62 EB 3963...
  • Seite 63 EB 3963...
  • Seite 64 EB 3963...
  • Seite 65 Anhang EB 3963...
  • Seite 66 Anhang EB 3963...
  • Seite 67 EB 3963...
  • Seite 68 EB 3963...
  • Seite 69 EB 3963...
  • Seite 70 EB 3963...
  • Seite 71 EB 3963...
  • Seite 72 EB 3963...
  • Seite 73 BNP Paribas N° compte 0002200215245 • Banque 3000401857 Tél.: +33 (0)4 72 04 75 00 • Fax: +33 (0)4 72 04 75 75 • E-mail: samson@samson.fr • Internet: www.samson.fr IBAN FR7630004018570002200215245 • BIC (code SWIFT) BNPAFRPPVBE Société par actions simpifiée au capital de 10 000 000 € • Siège social : Vaulx-en-Velin Crédit Lyonnais...
  • Seite 74 Für das folgende Produkt / For the following product / Nous certifions que le produit Magnetventil / Solenoid Valve / Electrovanne Typ/Type/Type 3963 wird die Konformität mit den einschlägigen Harmonisierungsrechtsvorschriften der Union bestätigt / the conformity with the relevant Union harmonisation legislation is declared with/ est conforme à...
  • Seite 75 Management par la qualité totale Development Valve Attachments and Measurement Technologies SAMSON AKTIENGESELLSCHAFT · Weismüllerstraße 3 · D 60314 Frankfurt am Main Revision 08 Fon: +49 69 4009-0 · Fax: +49 69 4009-1507 · E-Mail: samson@samson.de · Internet: www.samson.de EB 3963...
  • Seite 76 Für das folgende Produkt / For the following product / Nous certifions que le produit Magnetventil / Solenoid Valve / Typ/Type/Type 3963-8... entsprechend der EU-Baumusterprüfbescheingung PTB 01 ATEX 2086 X ausgestellt von der/ according to the EU Type Examination PTB 01 ATEX 2086 X issued by/ établi selon le certificat CE d’essais sur échantillons PTB 01 ATEX 2086 X émis par:...
  • Seite 77 EB 3963...
  • Seite 78 EB 3963...
  • Seite 79 EB 3963...
  • Seite 80 EB 3963 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
