Pour le montage du filtre, procéder comme suit :
1. Préparer deux ou quatre trous de fixation M6 (/) sur la plaque de montage et fixer
le filtre à l'aide de deux ou quatre vis et rondelles.
– Tenir compte des encombrements et des espaces de montage (37).
2. Glisser les profilés de fixation sur le radiateur de l'appareil de base.
3. Enlever la vis supérieure  ainsi que les rondelles Grower  et les rondelles .
Desserrer la vis inférieure  en veillant à ce qu'elle reste tout de même bien insérée
dans le filetage.
4. Monter l'appareil de base sur le filtre à l'aide de vis , de rondelles Grower  et de
rondelles .
– Tenir compte du couple de serrage.
Variante de montage

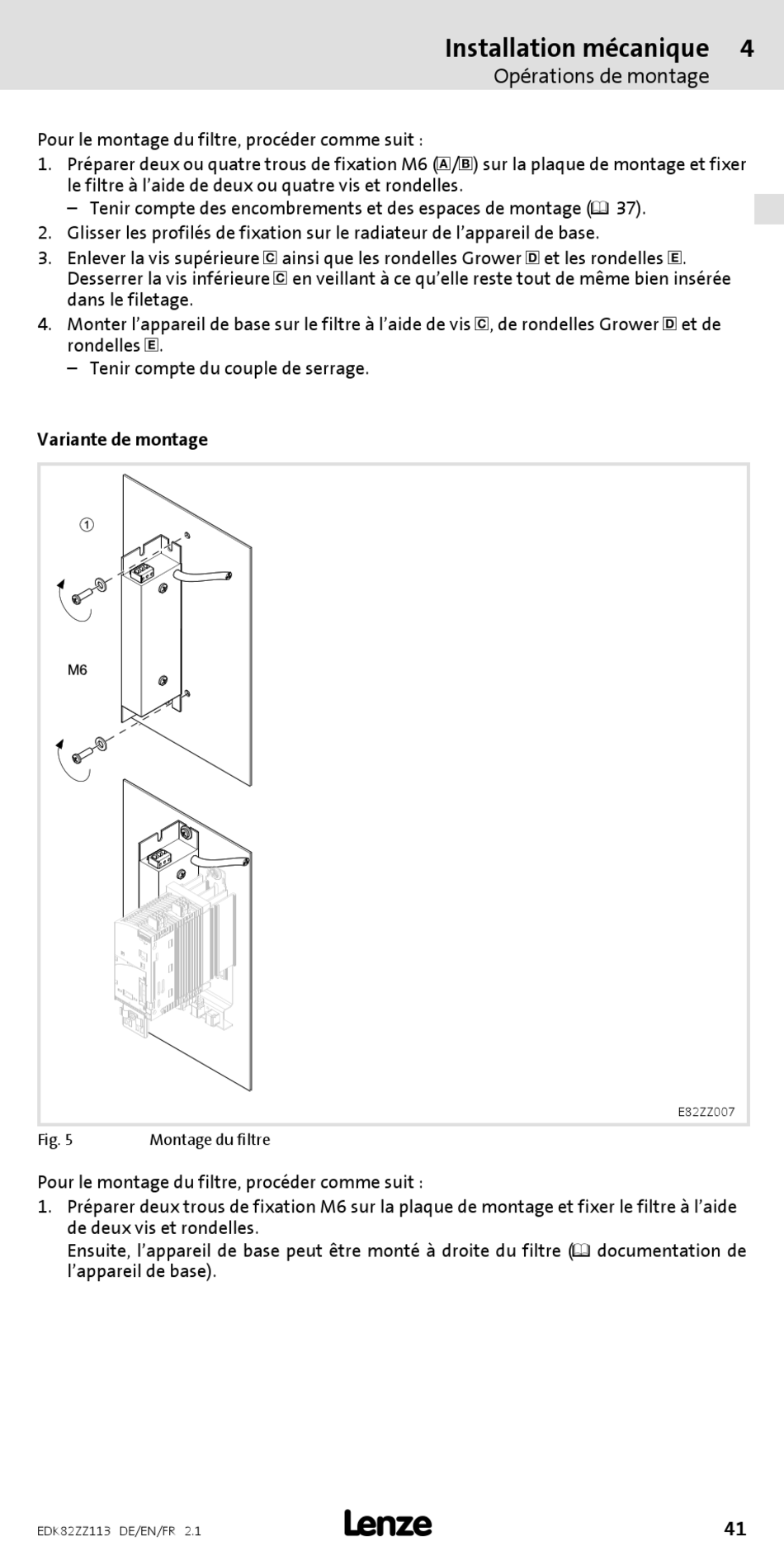

Fig. 5 Montage du filtre
Pour le montage du filtre, procéder comme suit :
1. Préparer deux trous de fixation M6 sur la plaque de montage et fixer le filtre à l'aide
de deux vis et rondelles.
Ensuite, l'appareil de base peut être monté à droite du filtre ( documentation de
l'appareil de base).
EDK82ZZ113 DE/EN/FR 2.1
Installation mécanique

Opérations de montage
4
E82ZZ007
41
