So montieren Sie das Filter:
1. Zwei bzw. vier M6-Befestigungsbohrungen (/) auf der Montageplatte vorbereiten
und das Filter mit 2 bzw. 4 Schrauben und Unterlegscheiben montieren.
– Abmessungen und Einbaufreiräume beachten (9).
2. Befestigungsschienen auf den Kühlkörper des Grundgerätes schieben.
3. Die obere Schraube  einschließlich Federringe  und Unterlegscheiben  entfernen.
Die untere Schraube  so weit herausdrehen, dass sie noch sicher im Gewinde steckt.
4. Grundgerät mit Schrauben , Federringe  und Unterlegscheiben  auf das Filter
montieren.
– Anzugsmoment beachten.
Montage-Variante

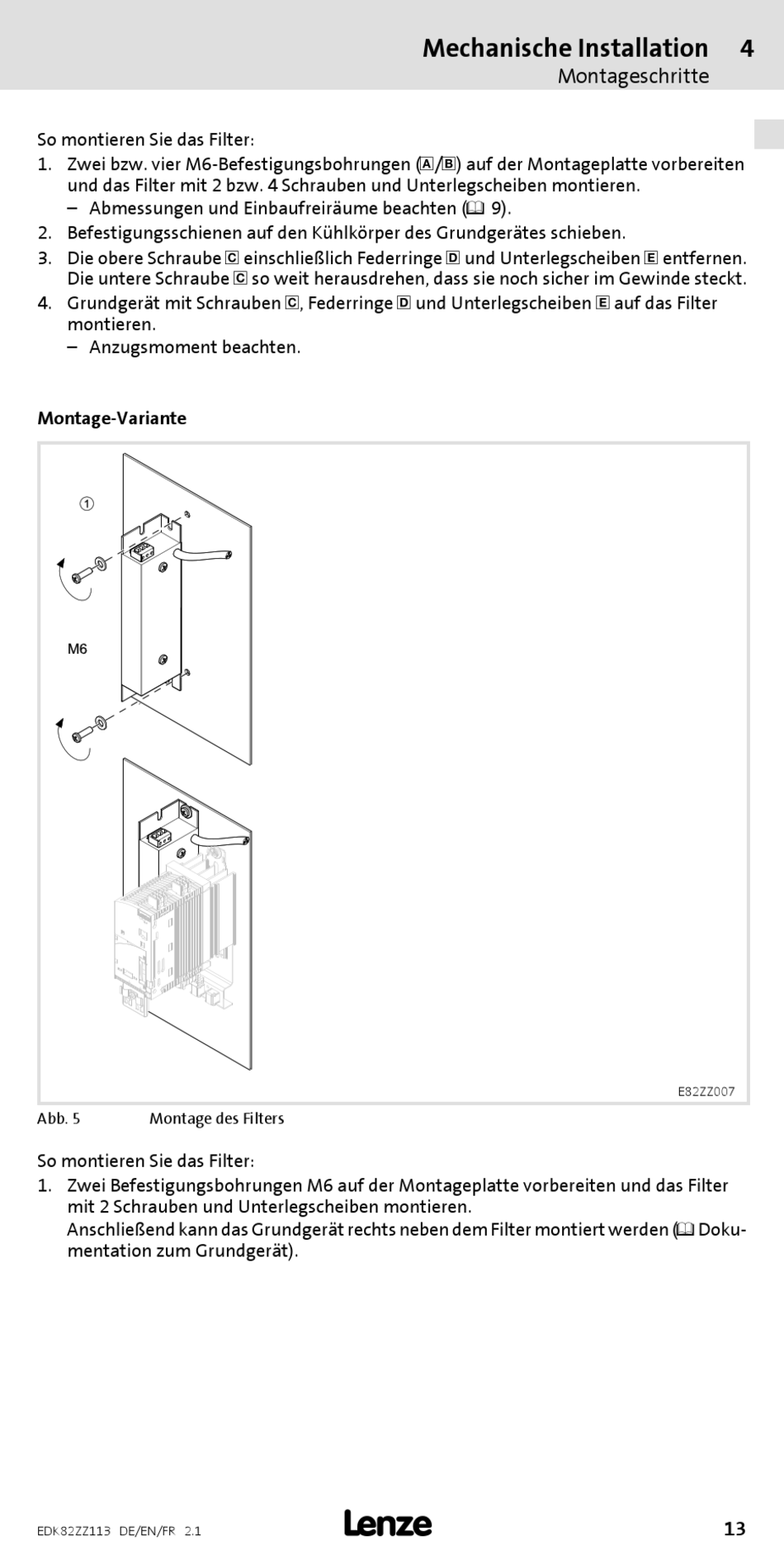

Abb. 5 Montage des Filters
So montieren Sie das Filter:
1. Zwei Befestigungsbohrungen M6 auf der Montageplatte vorbereiten und das Filter
mit 2 Schrauben und Unterlegscheiben montieren.
Anschließend kann das Grundgerät rechts neben dem Filter montiert werden ( Doku-
mentation zum Grundgerät).
