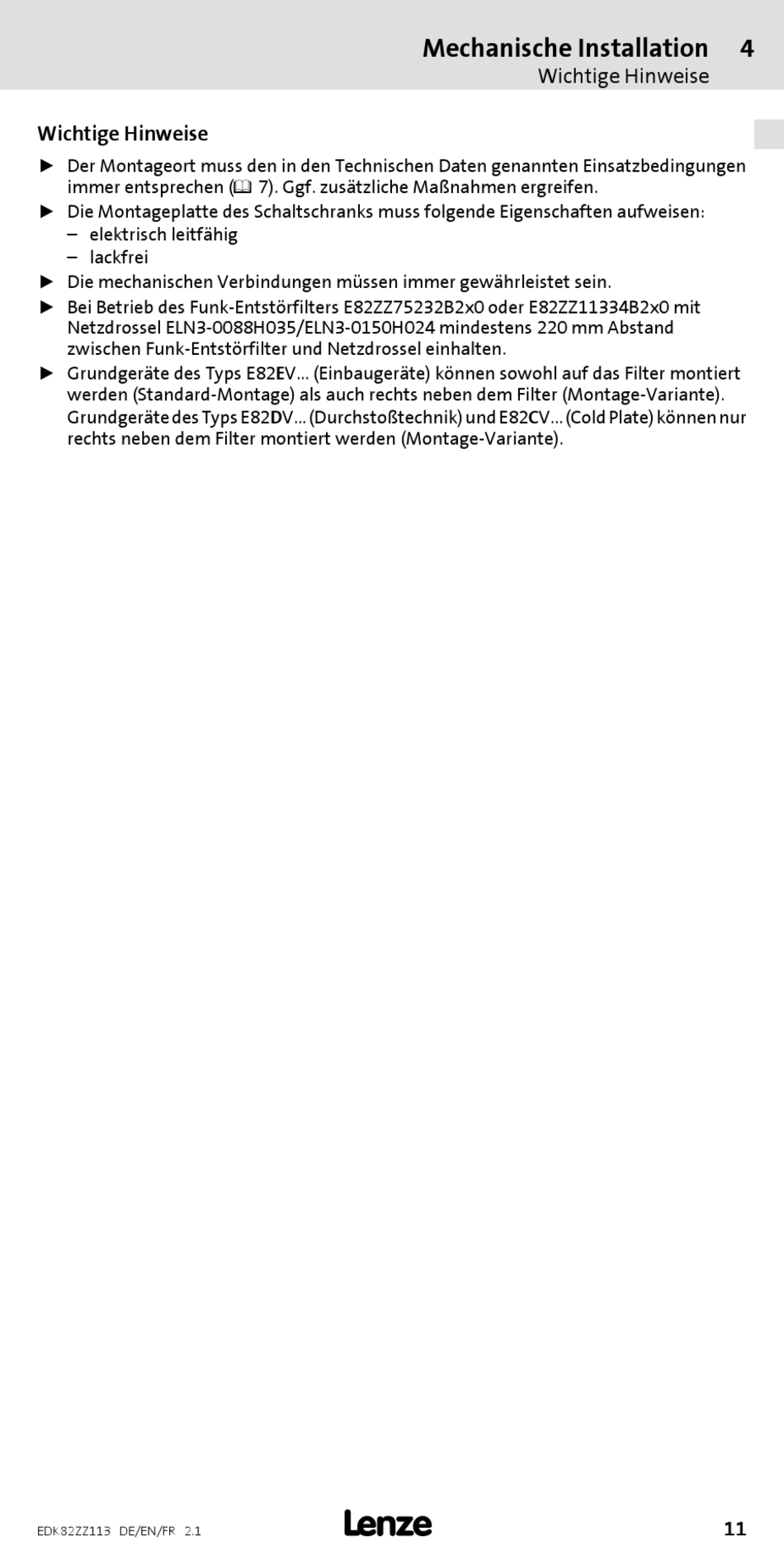

Mechanische Installation; Wichtige Hinweise - Lenze 8200 vector Montageanleitung

4

Mechanische Installation

Wichtige Hinweise

ƒ Der Montageort muss den in den Technischen Daten genannten Einsatzbedingungen
immer entsprechen (7). Ggf. zusätzliche Maßnahmen ergreifen.
ƒ Die Montageplatte des Schaltschranks muss folgende Eigenschaften aufweisen:
– elektrisch leitfähig
– lackfrei
ƒ Die mechanischen Verbindungen müssen immer gewährleistet sein.
ƒ Bei Betrieb des Funk-Entstörfilters E82ZZ75232B2x0 oder E82ZZ11334B2x0 mit
Netzdrossel ELN3-0088H035/ELN3-0150H024 mindestens 220 mm Abstand
zwischen Funk-Entstörfilter und Netzdrossel einhalten.
ƒ Grundgeräte des Typs E82EV... (Einbaugeräte) können sowohl auf das Filter montiert
werden (Standard-Montage) als auch rechts neben dem Filter (Montage-Variante).
Grundgeräte des Typs E82DV... (Durchstoßtechnik) und E82CV... (Cold Plate) können nur
rechts neben dem Filter montiert werden (Montage-Variante).
EDK82ZZ113 DE/EN/FR 2.1
Mechanische Installation

Wichtige Hinweise
4
11
