Données de raccordement
Bornes "Line"
E82ZZ37112...
E82ZZ75112...
E82ZZ22212...
E82ZZ75132...
E82ZZ22232...
E82ZZ40232...
E82ZZ75232...
E82ZZ75134...
E82ZZ22234...
E82ZZ55234...
E82ZZ11334...

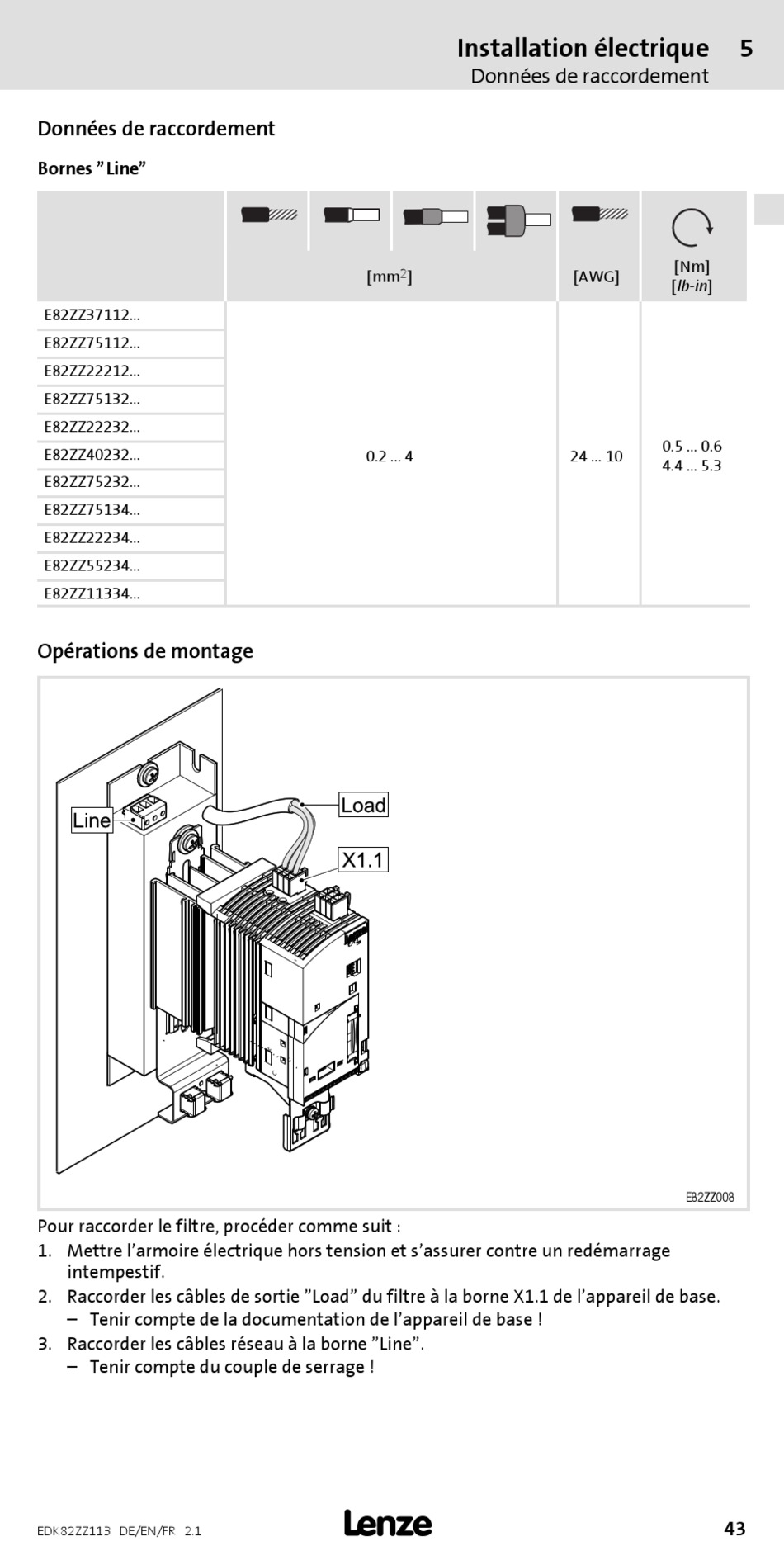

Opérations de montage
Pour raccorder le filtre, procéder comme suit :
1. Mettre l'armoire électrique hors tension et s'assurer contre un redémarrage
intempestif.
2. Raccorder les câbles de sortie "Load" du filtre à la borne X1.1 de l'appareil de base.
– Tenir compte de la documentation de l'appareil de base !
3. Raccorder les câbles réseau à la borne "Line".
– Tenir compte du couple de serrage !
EDK82ZZ113 DE/EN/FR 2.1
Installation électrique
Données de raccordement
2
[mm ]
0.2 ... 4

[Nm]
[AWG]
[lb-in]
0.5 ... 0.6
24 ... 10
4.4 ... 5.3
E82ZZ008
5
43
